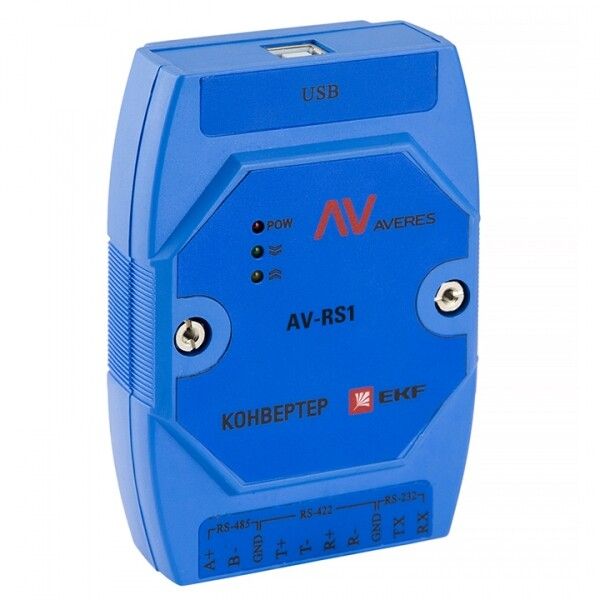

Конвертер протоколов AV-RS1 Averes EKF mccb-AV-CM-av

Конвертер протоколов AV-RS1 от EKF - устройство для преобразования сигналов между интерфейсами AvPower и RS-485, предназначенное для интеграции автоматизированных систем управления в промышленную инфраструктуру. Артикул mccb-av-cm-av соответствует серии Averes и совместим с электронными расцепителями ETU2.2 и ETU6.2.

Назначение и область применения

Конвертер протоколов AV-RS1 используется для связи выключателей серии Averes с внешними системами автоматизации - например, PLC, SCADA или HMI. Он преобразует протокол AvPower, используемый в устройствах EKF, в стандартный RS-485, что позволяет передавать данные о состоянии, токах, отказах и параметрах нагрузки в централизованную систему контроля. Применяется в промышленных объектах: на заводах, в энергообъектах, на конвейерах, в системах бесперебойного питания.

Технические характеристики

• Тип изделия: конвертер протоколов
• Диапазон рабочих температур: от -40 до +85 C - работает в экстремальных условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с повышенной влажностью
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки внутри щита
• Материал корпуса: пластик - легкий, не проводящий, устойчив к химическим воздействиям
• Способ монтажа: DIN-рейка 35 мм - стандартная фиксация в распределительных щитах
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям ЕАЭС по безопасности электромагнитной совместимости
• Цвет: синий - визуальное отличие от других устройств в щите

Совместимость и монтаж

Конвертер AV-RS1 совместим исключительно с выключателями серии Averes, оснащёнными электронными расцепителями ETU2.2 или ETU6.2. Для работы требуется подключение к порту связи этих расцепителей - провода выводятся из бокового гнезда выключателя. Монтаж выполняется на стандартную DIN-рейку 35 мм. Подключение к сети RS-485 осуществляется через винтовые клеммы на лицевой стороне устройства. Напряжение питания не требуется - питание получает от сигнальной линии AvPower.

Безопасность и стандарты

Изделие сертифицировано по ТР ТС 004/2011, что гарантирует соответствие нормам электромагнитной совместимости и безопасность при работе в промышленных сетях. Отсутствие собственного источника питания снижает риск перегрузок и замыканий. Класс защиты IP20 требует установки только во внутренних помещениях, в закрытых щитах.

Преимущества

• Не требует внешнего питания - экономит место и упрощает схему подключения
• Поддерживает передачу данных в реальном времени - позволяет оперативно диагностировать состояние выключателя
• Физически совместим со всеми моделями Averes с ETU2.2/ETU6.2 - не нуждается в адаптерах
• Устойчив к широкому диапазону температур - надёжно работает даже в неотапливаемых зонах

Ограничения применения

• Не работает с другими брендами или сериями выключателей - только с Averes и ETU2.2/ETU6.2
• IP20 не допускает установку вне щита - запрещено использование в сырых, пыльных или открытых средах
• Не обеспечивает изоляцию между AvPower и RS-485 - возможны помехи при плохой заземлённости системы
• Требует наличия активного расцепителя ETU - не функционирует с механическими расцепителями

Примеры использования

• На пищевом производстве: сбор данных с автоматических выключателей для предупреждения простоев
• В логистическом комплексе: интеграция с SCADA-системой для мониторинга потребления электроэнергии на конвейерах
• На ТЭЦ: удалённый контроль состояния расцепителей в распределительных пунктах
• В промышленных щитах: связь нескольких выключателей Averes с одним контроллером через одну шину RS-485

Практические советы

• Перед монтажом проверьте наличие ETU2.2 или ETU6.2 на выключателе - без них конвертер не будет работать
• Используйте экранированный кабель для RS-485 и заземлите экран в одной точке - это снизит уровень помех
• Не превышайте длину шины RS-485 более чем на 1200 метров - иначе возникнут потери сигнала
• При групповой установке нескольких AV-RS1 убедитесь, что адреса устройств в ПО не дублируются
• После подключения проверьте световой индикатор на корпусе - он должен гореть при наличии активного соединения
