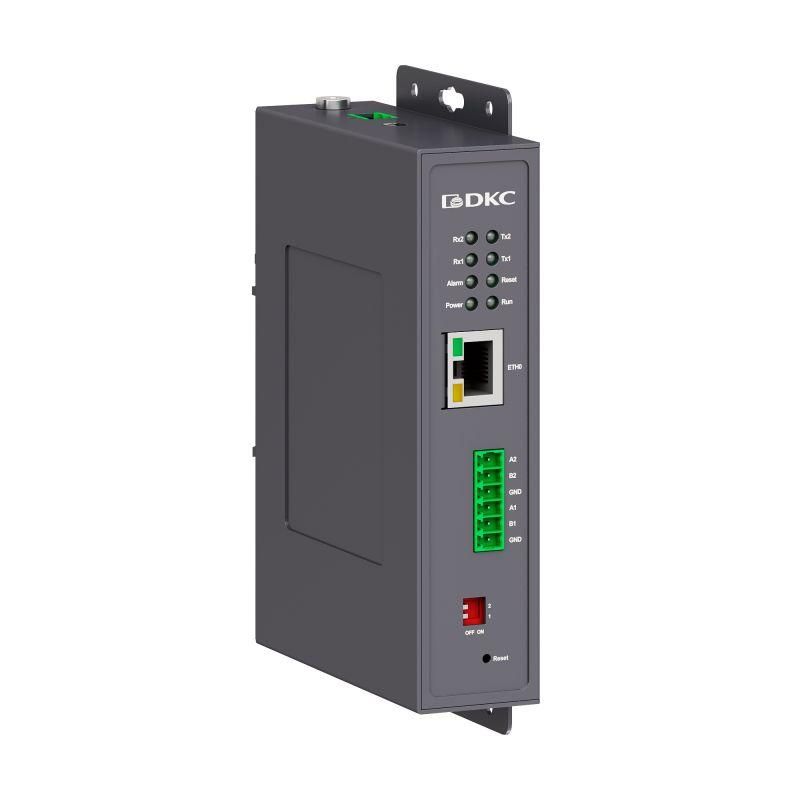

Преобразователь промышленный протоколов и интерфейсов 1х10/100Base-T(X) портов RJ45 2хRS-485 12-48В DC DKC N3000-1T2D-485-P3 ДКС

Промышленный преобразователь протоколов и интерфейсов DKC N3000 обеспечивает связь между устройствами с интерфейсами RS-485 и сетью Ethernet, позволяя интегрировать старое оборудование в современные системы автоматизации. Артикул n3000-1t2d-485-p3 подходит для условий с широким диапазоном напряжений и экстремальными температурами.

Назначение и область применения

Промышленный преобразователь протоколов и интерфейсов DKC N3000 предназначен для перевода сигналов с протоколов RS-485 (Modbus RTU, DNP 3.0, IEC101/103/104, Siemens S7 и других) на Ethernet с использованием TCP/IP, UDP, HTTP, SNMP и FTP. Устройство позволяет подключить устройства с последовательным интерфейсом к сети SCADA, HMI или облачным платформам без замены всего оборудования.

Подходит для промышленных объектов: заводские линии, насосные станции, тепловые пункты, энергообъекты, где требуется сбор данных с датчиков, контроллеров и приборов учёта, расположенных на расстоянии друг от друга.

Технические характеристики

• Электропитание: 12–48 В постоянного тока - работает от батарей, аккумуляторов или промышленных блоков питания;
• Номинальный потребляемый ток: 85 мА - низкое энергопотребление, подходит для автономных систем;
• Ethernet-порт: один порт 10/100Base-T(X) с разъёмом RJ45 - поддерживает скорость до 100 Мбит/с;
• Последовательные порты: два порта RS-485 - поддерживают двухпроводную и четырёхпроводную схему;
• Скорость передачи данных по RS-485: до 115,2 кбит/с - достаточна для большинства промышленных протоколов;
• Гальваническая развязка: активная - защищает от помех, переполюсовки и высоких потенциалов между сетями;
• Рабочая температура: от -40 C до +75 C - выдерживает холодные зимние условия и жару внутри шкафов;
• Обработка протоколов: Modbus RTU, OPC UA, DNP 3.0, IEC101/103/104, Siemens S7 - преобразует данные в формат Ethernet без потерь.

Совместимость и монтаж

Промышленный преобразователь протоколов и интерфейсов DKC N3000 совместим с любым оборудованием, использующим RS-485 и стандартизированные промышленные протоколы. Для подключения:

• К каждому из двух портов RS-485 можно подсоединить до 32 устройств (по правилам RS-485);
• Ethernet-порт подключается к маршрутизатору, коммутатору или напрямую к ПК через кабель Cat5e/Cat6;
• Питание подаётся на клеммы - полярность важна: + и – должны соответствовать маркировке;
• Настройка осуществляется через веб-интерфейс (через браузер) или специальное ПО DKC CMT/PMT - не требует программирования на языках;
• Поддерживается каскадное соединение нескольких преобразователей - позволяет создавать цепочки устройств без лишних коммутаторов.

Безопасность и стандарты

Активная гальваническая развязка предотвращает повреждение оборудования из-за скачков напряжения, заземления и наводок. Устройство не имеет сертификатов ATEX или IECEx - не предназначено для взрывоопасных сред. Соответствует требованиям EMC для промышленной среды, но не проходило испытаний на IP-защиту - не следует использовать без корпуса на открытом воздухе.

Преимущества

• Не требует замены старого оборудования - экономия затрат на модернизацию;
• Поддержка множества протоколов - универсальность для смешанных систем;
• Широкий диапазон питания 12–48 В DC - совместим с большинством промышленных источников;
• Высокая стойкость к температуре - работает в неотапливаемых помещениях и на улице при правильном монтаже;
• Мостовой режим - позволяет объединять две сети RS-485 в одну Ethernet-сеть без потери связи.

Ограничения применения

• Нет защиты по классу IP - необходимо размещать в закрытом щите или герметичном корпусе;
• Не поддерживает PoE - питание подаётся отдельным проводом, нельзя запитывать через Ethernet-кабель;
• Один Ethernet-порт - не является коммутатором; для подключения нескольких устройств нужен внешний switch;
• Скорость RS-485 ограничена 115,2 кбит/с - не подходит для передачи больших объёмов видео или файлов;
• Только преобразование протоколов - не выполняет логические функции, фильтрацию или обработку данных вне рамок заданных правил.

Примеры использования

• Подключение термодатчиков и регуляторов температуры с RS-485 к серверу SCADA в тепловой станции;
• Сбор показаний счётчиков электроэнергии по Modbus RTU и отправка их в облако через FTP;
• Интеграция PLC Siemens S7 с HMI-панелью через Ethernet, когда основной канал связи недоступен;
• Автоматизация насосной станции: три насоса с датчиками уровня подключены к двум портам RS-485, данные передаются в центральный контрольный пункт.

Практические советы

• При подключении RS-485 соблюдайте длину линии - максимум 1200 метров при скорости 9600 бит/с, меньше при 115,2 кбит/с;
• Используйте терминальные резисторы 120 Ом на крайних точках шины RS-485 - снижают отражённые импульсы;
• Заземляйте корпус преобразователя DKC N3000 - даже при наличии гальванической развязки это улучшает ЭМС;
• Перед первым запуском проверьте настройки протокола в веб-интерфейсе: адрес, скорость, паритет - ошибки здесь нарушают всю связь;
• Для удалённого доступа настройте DHCP или статический IP - убедитесь, что он не конфликтует с другими устройствами в сети.
