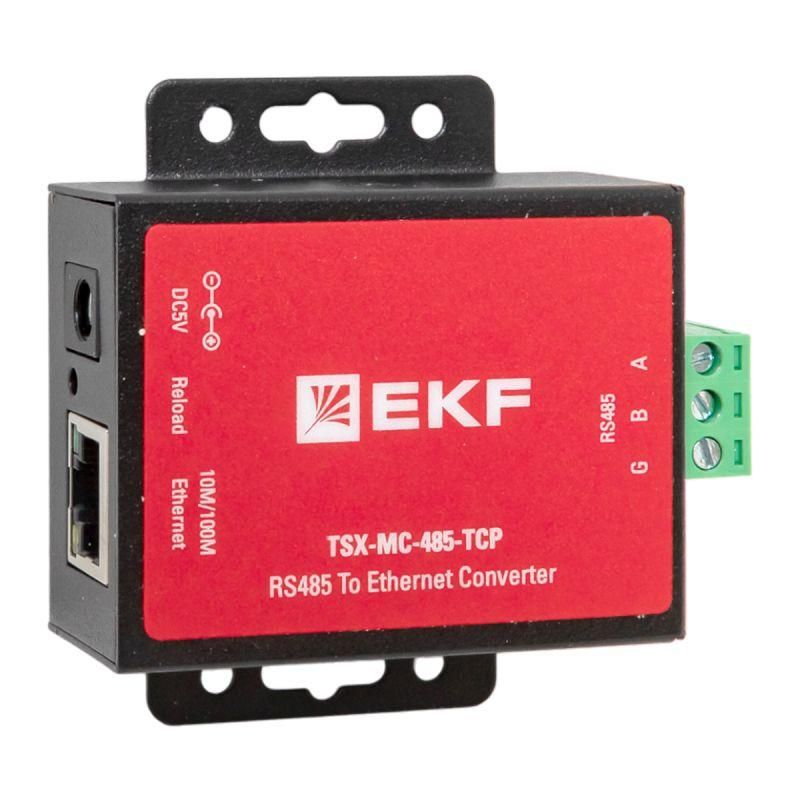

Преобразователь интерфейса RS-485 в Ethernet MC-485-TCP TSX от EKF серии PROxima позволяет подключить устройства с последовательным интерфейсом к сетям Ethernet, обеспечивая надёжную двунаправленную передачу данных. Устройство предназначено для автоматизации промышленных систем, где требуется удалённый доступ к контроллерам, счётчикам или другим оборудованию через IP-сеть.

Назначение и область применения

Преобразователь интерфейса RS-485 в Ethernet MC-485-TCP TSX используется для связи между оборудованием, работающим по протоколу RS-485, и современными сетями на базе Ethernet. Он применяется там, где необходимо централизованно управлять или собирать данные с нескольких устройств - например, в системах АСУ ТП, на производственных линиях, в тепловых пунктах, на насосных станциях или в системах учёта энергоресурсов.

Технические характеристики

• Интерфейсы: один порт RS-485, один порт Ethernet 10/100 Мбит/с
• Направление передачи: двунаправленная связь (два канала - отправка и приём одновременно)
• Режимы работы: TCP Server, TCP Client, UDP
• Защита от перегрузки: да - защита от превышения тока и сверхтока
• Количество направлений: 2 (обеспечивают полноценную двуполярную коммуникацию)

Совместимость и монтаж

Преобразователь интерфейса RS-485 в Ethernet MC-485-TCP TSX совместим со всеми устройствами, использующими стандарт RS-485 (Modbus RTU, Profibus DP, другие протоколы на основе двухпроводной шины). Для подключения к сети Ethernet достаточно использовать стандартный RJ45-кабель. На стороне RS-485 - два провода A/B (или D+/D−), заземление необязательно, но рекомендовано для снижения помех. Монтировать можно на DIN-рейку 35 мм - корпус рассчитан на промышленную установку.

Безопасность и стандарты

Преобразователь MC-485-TCP TSX защищён от скачков тока и перегрузок - внутренние схемы аварийного отключения предотвращают повреждение как самого преобразователя, так и подключённого оборудования. Нет указаний на сертификаты (например, CE, UL), поэтому применение в условиях с жёсткими требованиями к соответствию нормам требует проверки документации заказчика.

Преимущества

• Поддержка трёх основных сетевых режимов - гибкость в интеграции с различными серверами и SCADA-системами
• Автоматическая защита от перегрузок продлевает срок службы и снижает риск отказов
• Двунаправленная передача обеспечивает стабильную работу даже при высокой нагрузке на канал
• Минимальные требования к внешнему питанию - работает от стандартного 12–24 В постоянного тока

Ограничения применения

• Не предназначен для работы в средах с повышенной влажностью или прямым контактом с водой - отсутствует защита IP
• Не поддерживает PoE - требуется отдельный источник питания
• Один порт RS-485 - нельзя подключить более одной шины; для нескольких линий нужны дополнительные устройства
• Не имеет встроенного Web-интерфейса - настройка осуществляется через специализированное ПО или команды

Примеры использования

• Подключение PLC с RS-485 к центральному серверу SCADA через корпоративную сеть
• Сбор показаний с многофункциональных счётчиков электроэнергии в распределительном щите
• Обмен данными между частями конвейера, где каждый участок управляет своим датчиком по RS-485
• Дистанционный контроль температурных датчиков в холодильных камерах через LAN

Практические советы

• При подключении RS-485 обязательно соблюдайте полярность A/B - неверная распиновка приведёт к потере связи
• Длина шины RS-485 до 1200 метров - при больших расстояниях используйте терминаторы 120 Ом на концах линии
• Выбирайте режим TCP Server, если преобразователь будет принимать подключения от центральной системы; TCP Client - когда он сам инициирует соединение с сервером
• Для стабильной работы избегайте параллельной прокладки кабелей RS-485 и силовых линий - используйте экранированный кабель с заземлением экрана
• Перед первым запуском проверьте настройки скорости передачи (бод) - они должны совпадать с настройками подключаемого устройства
