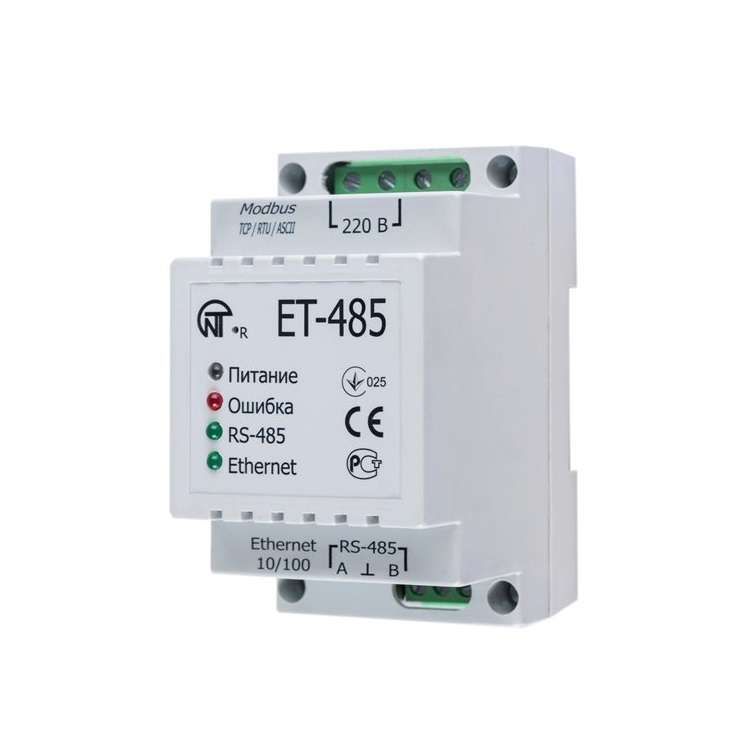

Преобразователь интерфейсов ET-485 НовАтек-Электро 3425680485

Преобразователь интерфейсов ET-485 от Новатек-Электро преобразует сигналы между сетью Ethernet и последовательным интерфейсом RS-485, позволяя подключить оборудование Modbus к современной IP-сети. Артикул 3425680485 используется в автоматизированных системах управления, где требуется удалённый доступ к приборам с RS-485.

Назначение и область применения

Преобразователь интерфейсов ET-485 служит для связи оборудования с интерфейсом RS-485 (например, счётчиков, датчиков, контроллеров) с сетью Ethernet. Он работает как Modbus-сервер: принимает запросы от клиентов по Ethernet, пересылает их в сеть Modbus по RS-485 и возвращает ответы обратно. Подходит для интеграции старых устройств в новые системы SCADA, HMI и IoT-платформы. Применяется на заводах, в ЖКХ, на транспорте и в энергообъектах, где есть существующая сеть Modbus RTU и необходим доступ к данным из центральной системы.

Технические характеристики

• Первичный интерфейс: RS-485 (двунаправленный, поддерживает полнодуплексную связь)
• Скорость передачи данных: до 100 000 Кбит/с (100 Мбит/с) - совместим с быстрыми Ethernet-сетями
• Напряжение питания: 220 В переменного тока, однофазное
• Номинальная мощность: 0,05 кВА (низкое энергопотребление)
• Метод подключения RS-485: винтовые зажимы - надёжное и простое подключение проводов
• Способ монтажа: крепление на DIN-рейку шириной 35 мм, занимает 3 модуля
• Индикация: наличие светодиодов - показывает состояние питания, активности передачи и ошибки
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев) - для установки внутри щита
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от -35 C до +55 C - подходит для неотапливаемых помещений

Совместимость и монтаж

Преобразователь интерфейсов ET-485 совместим с любыми устройствами, использующими протокол Modbus RTU/ASCII по RS-485. Для подключения к Ethernet нужен порт 10/100 Base-T. Монтаж выполняется на стандартной DIN-рейке. Винтовые клеммы на стороне RS-485 требуют зачистки жил до 0,5–2,5 мм2. Обязательно соблюдать полярность A/B при подключении шины RS-485. Электропитание подаётся напрямую на клеммы L/N - без необходимости внешнего БП. Индикаторы помогают диагностировать работоспособность без тестера.

Безопасность и стандарты

Преобразователь интерфейсов ET-485 соответствует требованиям безопасности для электрооборудования класса II. Защита IP40/IP20 исключает попадание крупных частиц и случайный контакт с токоведущими частями. Климатическое исполнение УХЛ3.1 гарантирует стабильную работу в условиях, характерных для промышленных объектов России и стран СНГ. Соответствие нормам ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.3 обеспечено производителем.

Преимущества

• Поддержка высокой скорости передачи - 100 Мбит/с позволяет обрабатывать большие потоки данных без задержек
• Низкое энергопотребление - 0,05 кВА снижает нагрузку на распределительные щиты
• Простой монтаж на DIN-рейку - экономит время при сборке шкафов
• Встроенные индикаторы - оперативная визуальная диагностика состояния
• Широкий диапазон температур - можно использовать даже в сырых или неотапливаемых помещениях

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP40 не защищает от брызг и пыли снаружи
• Не поддерживает Modbus TCP напрямую - работает как сервер Modbus RTU, который переводится в TCP; клиент должен знать адрес устройства в сети Modbus
• Только один канал RS-485 - нельзя подключить несколько автономных шин без дополнительных устройств
• Не имеет встроенного DHCP - необходимо ручное назначение IP-адреса через ПО или web-интерфейс

Примеры использования

• Подключение термодатчиков и регуляторов температуры в системе теплоснабжения к центральному серверу SCADA
• Связь PLC с счётчиками электроэнергии по Modbus RTU через Ethernet-сеть предприятия
• Доступ к данным с насосных станций в системе водоснабжения через мобильное приложение
• Интеграция старого оборудования (например, ЧПУ станков) в новую систему управления без замены всей аппаратуры

Практические советы

• При подключении RS-485 обязательно используйте экранированный двужильный кабель с заземлением экрана в одной точке - это предотвращает помехи
• Настройте IP-адрес Преобразователя интерфейсов ET-485 заранее - он не получает его автоматически
• Убедитесь, что скорость передачи на стороне RS-485 совпадает с настройками подключённых устройств - чаще всего 9600, 19200 или 115200 бод
• Если в сети много устройств, проверьте правильность терминирования - лишние резисторы могут вызвать сбои
• Для длительной работы в условиях низких температур рекомендуется устанавливать устройство вблизи источника тепла внутри шкафа
