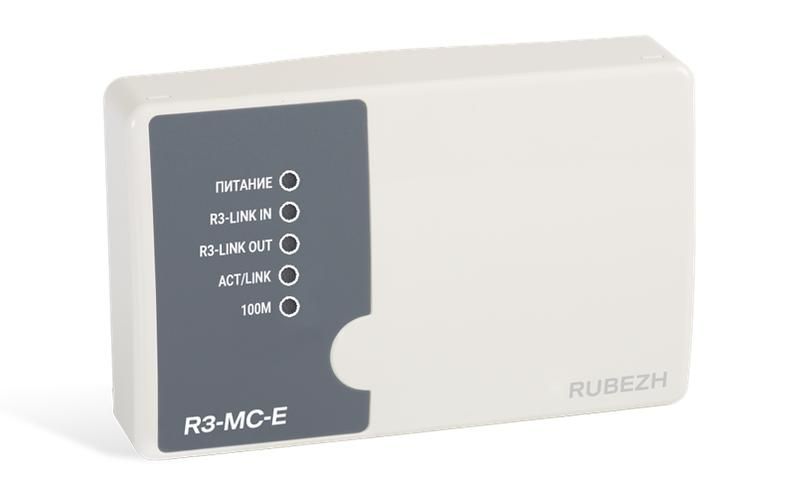

Модуль сопряжения преобразователь интерфейса R3-МС-Е, Рубеж, арт.RBZ-377219

Модуль сопряжения преобразователь интерфейса R3-МС-Е от компании Рубеж служит для связи систем безопасности на базе R3-Link с компьютерной сетью Ethernet. Он позволяет управлять и контролировать приемно-контрольные приборы R3-Рубеж-2ОП через локальную сеть, используя как внешнее питание, так и технологию PoE.

Назначение и область применения

Модуль R3-МС-Е используется для подключения адресных систем пожарной сигнализации, работающих по интерфейсу R3-Link, к компьютерам в локальной сети. Он применяется в объектах, где требуется централизованное управление и мониторинг оборудования — например, в офисных зданиях, торговых центрах, производственных помещениях с комплексными системами безопасности.

Поддерживается подключение к одному R3-МС-Е до семи административных рабочих мест (АРМ), однако одновременный мониторинг возможен лишь с двух компьютеров. Устройство не предназначено для работы через Wi-Fi — только проводное Ethernet-соединение.

Технические характеристики

• Первичный интерфейс: R3-Link — для связи с приемно-контрольными приборами R3-Рубеж-2ОП;
• Вторичный интерфейс: Ethernet — для подключения к локальной сети;
• Скорость передачи данных по R3-Link: 100 000 Кбит/с (100 Мбит/с);
• Режим Ethernet: Full-Duplex;
• Протокол Ethernet: UDP;
• Питание: 12–24 В постоянного тока или по технологии PoE (через Ethernet-кабель);
• Максимальное число АРМ: 7 (из них максимум 2 — для активного мониторинга);
• Индикация: четыре светодиода — питание, обмен по R3-Link, активность Ethernet, скорость соединения.

Совместимость и монтаж

Модуль R3-МС-Е совместим исключительно с приемно-контрольными приборами серии R3-Рубеж-2ОП, объединёнными в одну сеть R3-Link. Подключение к другим устройствам невозможно.

Физический монтаж:

• Устанавливается вблизи оборудования R3-Link или в распределительном щите;
• Кабель R3-Link подключается к соответствующему разъёму на модуле;
• Электропитание — либо от внешнего БП 12/24 В, либо через Ethernet-порт (PoE);
• Сетевой кабель Cat5e или выше подключается к RJ45-разъёму;
• Не требует заземления, но рекомендуется соблюдать правила электромагнитной совместимости.

Настройка выполняется через веб-интерфейс: задаются IP-адрес, маска, шлюз, порт, сетевое имя и список разрешённых компьютеров. IP-адрес можно получить автоматически от DHCP-сервера. После настройки обязательна запись конфигурации через программу «Firesec».

Безопасность и стандарты

Модуль R3-МС-Е не имеет сертификатов по EMI/EMC или взрывозащите. Применяется только в защищённых внутренних помещениях, без воздействия влаги, пыли и механических повреждений. Для обеспечения безопасности системы не рекомендуется подключать к одной сети с R3-МС-Е любые другие устройства — принтеры, камеры, серверы, которые не связаны с функционированием системы пожарной сигнализации.

Преимущества

• Поддержка PoE — экономия на прокладке отдельного силового кабеля;
• Двухсторонняя связь — данные передаются и принимаются одновременно;
• Чёткая индикация состояния — сразу видно, есть ли связь с R3-Link и Ethernet;
• Гибкая фильтрация доступа — только авторизованные компьютеры могут управлять системой;
• Стандартный Ethernet — легко интегрируется в существующие IT-инфраструктуры.

Ограничения применения

• Не работает с Wi-Fi — только проводное соединение;
• Максимум два компьютера могут одновременно вести мониторинг системы;
• Только совместим с R3-Рубеж-2ОП — не поддерживает другие модели или протоколы;
• Не предназначен для открытых помещений, улиц, сырых зон — степень защиты не указана и не рассчитана на внешние условия;
• Требуется предварительная настройка через «Firesec» — нельзя просто “вставить и забыть”.

Примеры использования

• Центральный пункт управления пожарной сигнализацией в торговом центре — один R3-МС-Е подключает десятки приборов R3-Рубеж-2ОП к двум операторским станциям;
• Производственный корпус с несколькими этажами — R3-МС-Е расположен в шкафу на первом этаже, а все приборы на верхних уровнях объединены по R3-Link;
• Объект с уже существующей локальной сетью — R3-МС-Е подключается к коммутатору, не требуя выделенного канала.

Практические советы

• Перед установкой проверьте, чтобы все R3-Рубеж-2ОП были правильно адресованы и работали в единой сети R3-Link — иначе R3-МС-Е не сможет их увидеть;
• При использовании PoE убедитесь, что коммутатор поддерживает стандарт IEEE 802.3af/at; если нет — используйте внешний источник питания;
• Запишите IP-адрес и пароль администратора после настройки — потеря данных потребует повторной прошивки через «Firesec»;
• Не подключайте к тому же сетевому сегменту, где работает R3-МС-Е, оборудование, не связанное с безопасностью — риск перегрузки сети и снижения надёжности;
• Светодиод HL4 показывает скорость — если он горит красным, значит, соединение работает на 10 Мбит/с вместо 100 Мбит/с — проверьте качество кабеля и контакты.
