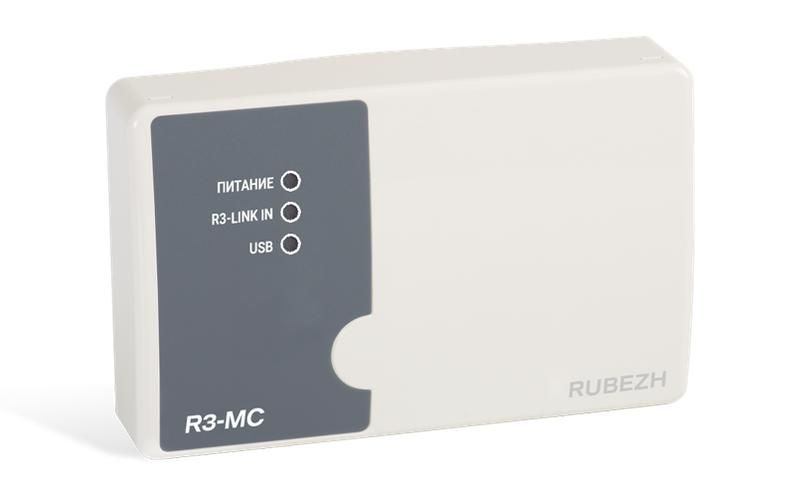

Модуль сопряжения "R3-МС" Рубеж Rbz-377218

Модуль сопряжения Р3-МС от бренда Рубеж (арт. rbz-377218) - это универсальное устройство для связи приборов системы Р3-Рубеж с внешними интерфейсами: USB, RS-485, RS-232, TTL. Он обеспечивает обмен данными между адресными контрольными приборами и компьютерами, системами мониторинга или сторонними автоматизированными решениями.

Назначение и область применения

Модуль сопряжения Р3-МС предназначен для интеграции оборудования системы Р3-Рубеж в более широкие информационные среды. Его основная задача - перевести данные из протокола R3-Link в стандартные интерфейсы, чтобы можно было управлять системой через компьютер, отправлять тревожные извещения в центры наблюдения или подключать её к сторонним АСУ ТП.

• Подключение приборов Р3-Рубеж к ПК через USB для настройки, диагностики и мониторинга;
• Передача тревожных событий в системы мониторинга Lonta-202, «Око», «Ритм», Navigard и аналогичные;
• Обмен данными по протоколу Modbus RTU с PLC, SCADA и другим промышленным оборудованием;
• Создание шлюза между двумя сетями R3-Link для координации сценариев между удалёнными приборами.

Технические характеристики

• Количество полюсов: 1 - модуль работает как единый коммуникационный узел, не требует распределения по фазам или цепям;
• Способ монтажа: прямая установка - устройство крепится на DIN-рейку или поверхность без дополнительных корпусов;
• Интерфейсы: R3-Link (вход/выход), USB, RS-485, RS-232, TTL - все доступны одновременно;
• Поддерживаемые протоколы: R3-Link, ContactID, Modbus RTU;
• Индикация: три светодиода - ПИТАНИЕ, R3-LINK, USB, RS-485 - показывают состояние каждого канала в реальном времени;
• Электропитание: обеспечивается через интерфейс R3-Link - внешний источник не требуется.

Совместимость и монтаж

Модуль сопряжения Р3-МС совместим со всеми приборами системы Р3-Рубеж, работающими по интерфейсу R3-Link: контроллерами R3-Рубеж-КАУ2, приборами Р3-Рубеж-2ОП и другими устройствами этой серии.

Монтаж прост: устройство подключается напрямую к шлейфу R3-Link, после чего к нему подводятся необходимые внешние интерфейсы:

• USB - для подключения к ПК;
• RS-485 - для связи с передатчиками, панелями или PLC;
• RS-232/TTL - для специализированного оборудования или тестирования.

Не требует настроек при первом включении - прошивка автоматически определяет режим работы на основе активных подключений.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования, применяемого в системах охранной сигнализации и пожарной автоматики. Сертификаты соответствуют ГОСТ Р 50862 и нормам для устройств класса IP20. Электромагнитная совместимость обеспечена в рамках промышленных условий.

Преимущества

• Один модуль решает несколько задач - вместо нескольких адаптеров используется единственный RBZ-377218;
• Автоматическое определение режима работы - не нужна сложная настройка;
• Поддержка одновременной работы по нескольким протоколам - например, передача данных в USB и RS-485 параллельно;
• Широкая совместимость с популярными системами мониторинга и промышленными контроллерами;
• Ясная индикация состояния - легко диагностировать проблему по горящему светодиоду.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (IP20);
• Не поддерживает Ethernet или Wi-Fi - для сетевой передачи нужны дополнительные шлюзы;
• Не работает как самостоятельный контроллер - всегда требует подключения к сети R3-Link;
• Максимальная скорость передачи ограничена возможностями протокола R3-Link - не подходит для высокочастотных потоков данных (>100 сообщений/с).

Примеры использования

• В офисном центре: Р3-МС подключен к ПК через USB - оператор видит статус всех датчиков и может менять сценарии в программе “Рубеж-ЦСП”;
• На складе: модуль передаёт тревоги с пожарных извещателей в систему Lonta-202 через RS-485 - информация попадает в Центр мониторинга;
• На производстве: Р3-МС преобразует сигналы с приборов Рубеж в Modbus RTU и отправляет их в PLC Siemens S7 - система управления получает информацию о состоянии охраны;
• В многоквартирном доме: два участка R3-Link связаны через Р3-МС - срабатывание дверного датчика в одном корпусе запускает свет в другом.

Практические советы

• При подключении к RS-485 соблюдайте полярность A/B - неверное подключение приведёт к отсутствию связи;
• Для надёжной работы с длинными линиями RS-485 используйте терминирующие резисторы 120 Ом на концах шины;
• Если USB-соединение не определяется - проверьте, что установлены драйверы R3-Link (их можно скачать на сайте Рубеж);
• При использовании в качестве шлюза между двумя R3-Link - убедитесь, что оба контура имеют разные адреса и не конфликтуют;
• Не отключайте питание во время передачи данных - это может повредить внутреннюю память модуля.
