Модуль интерфейсный ИМ-1 прот.R3 Адресная система R3 - Rbz-053555 Рубеж Rbz-359370

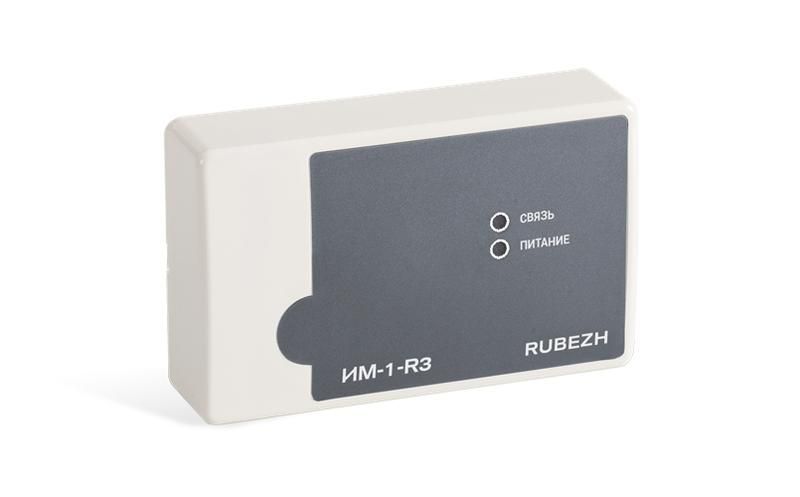

Модуль интерфейсный ИМ-1-R3 протокол R3 адресная система от бренда Рубеж — устройство для подключения считывателей и кодонаборных устройств в адресные системы охранной сигнализации. Артикулы rbz-359370 и rbz-053555 обеспечивают совместимость с приборами Рубеж, преобразуя сигнал Wiegand в протокол RS-R3.

Назначение и область применения

Модуль интерфейсный ИМ-1-R3 протокол R3 адресная система предназначен для взаимодействия между внешними устройствами доступа (считыватели карт, кодонаборные панели) и центральным прибором Рубеж. Он переводит данные с интерфейса Wiegand в формат адресной линии RS-R3, чтобы система могла распознать пользователя, выполнить постановку/снятие охранных зон или запустить заранее заданные сценарии. Применяется в системах контроля и управления доступом (СКУД) в офисах, складах, жилых комплексах и других объектах с адресной охранной сигнализацией.

Технические характеристики

• Тип изделия: Модуль интерфейсный
• Способ передачи извещения: Адресный (протокол RS-R3)
• Номинальное напряжение: 12 В
• Номинальный ток: 0,01 А
• Диапазон рабочих температур: от -10 до +55 °C
• Степень защиты: IP20 — защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Количество полюсов: 1
• Исполнение: Корпусное
• Материал корпуса: Пластик
• Способ монтажа: Прямая установка
• Тип датчиков: Без датчика — требует внешнего считывателя или кодонаборного устройства

Совместимость и монтаж

Модуль интерфейсный ИМ-1-R3 протокол R3 адресная система совместим исключительно с приборами Рубеж, использующими протокол RS-R3. Подключение возможно двумя способами:

• Через разъём RJ-45 — для быстрого подключения считывателей с этим типом выхода;
• Через клеммы под винт — для проводного соединения с любыми Wiegand-устройствами.

Устройство устанавливается на DIN-рейку с помощью встроенной крепёжной планки. Для работы требуется питание 12 В постоянного тока. К одному модулю можно подключить только один считыватель или кодонаборное устройство.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 допускает использование только в закрытых помещениях, где отсутствуют влага, пыль и риск механического повреждения. Не предназначен для установки на улице или в сырых, грязных средах.

Преимущества

• Поддерживает два варианта подключения — RJ-45 и клеммы — обеспечивая гибкость при интеграции в существующую инфраструктуру.
• Имеет индикацию состояния — позволяет оперативно определить работу модуля без дополнительных тестеров.
• Функция тестирования через кнопку «Тест» даёт возможность проверить исправность без подключения к центральному прибору.
• Компактный корпус и DIN-крепление упрощают монтаж в шкафах управления.

Ограничения применения

• Не работает с другими протоколами — только RS-R3 и Wiegand; несовместим с Modbus, TCP/IP, UART и прочими.
• Запрещена установка вне помещений — IP20 не защищает от влаги и пыли.
• Нельзя подключать более одного считывателя к одному модулю — для нескольких точек нужны отдельные экземпляры ИМ-1-R3.
• Требуется источник питания 12 В — не поддерживается автономное питание или PoE.

Примеры использования

• Подключение считывателя карт к пульту Рубеж в офисном здании — вход сотрудника активирует сценарий “разблокировка двери”.
• Интеграция кодонаборной клавиатуры в систему охраны склада — ввод кода отправляет команду на снятие охраны.
• Использование в ЖК с адресной сигнализацией — модуль связывает домофон с центром управления.

Практические советы

• Перед монтажом проверьте соответствие напряжения питания — 12 В ±10%. Неправильное напряжение выведет модуль из строя.
• При использовании клеммных соединений затягивайте винты равномерно — перетягивание повредит контактную группу.
• Если используется разъём RJ-45, убедитесь, что считыватель поддерживает именно Wiegand, а не другие протоколы (например, OSDP).
• Для диагностики используйте кнопку «Тест» — она имитирует передачу сигнала, даже если центральный прибор отключен.
• Учитывайте посадочные размеры — модуль рассчитан на стандартную DIN-рейку 35 мм. Убедитесь, что место установки свободно и есть доступ к клеммам.
