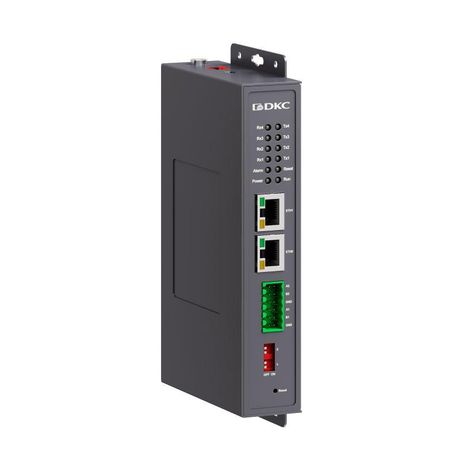

Преобразователь промышленный протоколов и интерфейсов 2х10/100Base-T(X) портов RJ45 4хRS-485 12-48В DC DKC N3000-2T4D-485-P3 ДКС

Преобразователь промышленный протоколов и интерфейсов DKC N3000-2T4D-485-P3 обеспечивает связь между устройствами с интерфейсами RS-485 и сетью Ethernet, позволяя интегрировать старое оборудование в современные автоматизированные системы. Устройство работает в широком диапазоне напряжений и температур, что делает его пригодным для жестких промышленных условий.

Назначение и область применения

Преобразователь промышленный протоколов и интерфейсов DKC N3000-2T4D-485-P3 предназначен для перевода сигналов между промышленными шинами RS-485 и Ethernet-сетями. Он преобразует протоколы Modbus RTU, OPC UA, DNP 3.0, IEC 101/103/104 и Siemens S7 в форматы, совместимые с IP-сетями - TCP, UDP, HTTP, SNMP, FTP. Это позволяет подключить устройства без Ethernet-порта (например, PLC, счетчики, датчики) к центральной системе управления, SCADA или облачному сервису.

Подходит для использования на заводах, в энергообъектах, на транспорте, в системах водоснабжения и теплоснабжения, где требуется сбор данных из удалённых точек и централизованное управление.

Технические характеристики

• Электропитание: 12–48 В постоянного тока
• Номинальный потребляемый ток: 110 мА
• Ethernet-портов: 2 × 10/100Base-T(X), RJ45
• Портов RS-485: 4 шт. (дифференциальные, двухпроводные)
• Максимальная скорость передачи данных по RS-485: 115,2 кбит/с
• Гальваническая развязка: активная - между Ethernet и RS-485, а также между портами RS-485
• Рабочая температура: от -40 C до +75 C
• Защита корпуса: IP30 (внутренняя установка)

Совместимость и монтаж

Преобразователь промышленный протоколов и интерфейсов DKC N3000-2T4D-485-P3 подключается к сети через два RJ45-порта Ethernet и четыре терминала RS-485. Для питания используется источник постоянного тока 12–48 В - можно использовать батареи, выпрямители или источники питания промышленного класса.

Порты RS-485 поддерживают двухпроводную схему (A/B). Каждый порт имеет внутреннюю гальваническую развязку - это исключает замыкания между землями разных участков сети. Монтаж выполняется на DIN-рейку 35 мм (не указано наличие крепления в комплекте - проверьте наличие кронштейнов).

Настройка осуществляется через веб-интерфейс (по адресу IP-устройства) или специализированное ПО DKC CMT/PMT. Обязательно задайте уникальный IP-адрес и настройки каждого протокола перед запуском.

Безопасность и стандарты

Преобразователь промышленный протоколов и интерфейсов DKC N3000-2T4D-485-P3 соответствует требованиям промышленной электромагнитной совместимости (EMC) и устойчив к помехам в средах с высокой электромагнитной нагрузкой. Гальваническая развязка защищает оборудование от перепадов потенциала и импульсных помех. Однако устройство не предназначено для установки вне помещения - степень защиты IP30 допускает только внутреннее размещение в щите.

Преимущества

• Поддержка множества промышленных протоколов - не требует замены существующего оборудования
• Четыре независимых порта RS-485 - возможность подключения нескольких устройств без внешних мультиплексоров
• Активная гальваническая развязка всех каналов - снижает риск повреждения контроллеров из-за разницы потенциалов
• Широкий диапазон рабочих температур - работает в холодных складах, на открытых площадках внутри щитов, в суровых климатических зонах
• Поддержка каскадирования и мостового режима - позволяет строить сложные топологии сети без лишнего оборудования

Ограничения применения

• Не поддерживает RS-232 - нельзя подключать компьютеры или принтеры напрямую
• Максимальная скорость RS-485 - 115,2 кбит/с; не подходит для высокоскоростных приложений (>500 кбит/с)
• Степень защиты IP30 - не выдерживает попадание воды, пыли, влаги; требует герметичного шкафа
• Нет встроенного PoE - питание необходимо подавать отдельным проводом
• Требуется настройка протоколов - не является “plug-and-play” устройством без предварительной конфигурации

Примеры использования

• Подключение четырёх счётчиков электроэнергии с RS-485 к серверу SCADA через Ethernet
• Интеграция PLC с протоколом Siemens S7 в корпоративную сеть предприятия
• Сбор данных с датчиков температуры на неотапливаемой насосной станции и отправка в облачную платформу
• Обмен данными между несколькими автономными участками производства через мостовой режим

Практические советы

• Перед первым запуском обязательно определите, какой протокол использует каждое подключенное устройство - настройка должна точно соответствовать ему
• При использовании длинных линий RS-485 (более 100 м) убедитесь, что применены терминирующие резисторы 120 Ом на крайних устройствах
• Для надёжной работы в условиях сильных ЭМИ используйте экранированные кабели и заземлите экран только с одной стороны
• Проверяйте полярность A/B на каждом RS-485-канале - неверное подключение приведёт к отказу связи
• Заранее подготовьте IP-диапазон и DNS-настройки, чтобы избежать конфликтов в сети
• Для массового внедрения используйте DKC CMT/PMT - можно настроить несколько устройств одновременно
