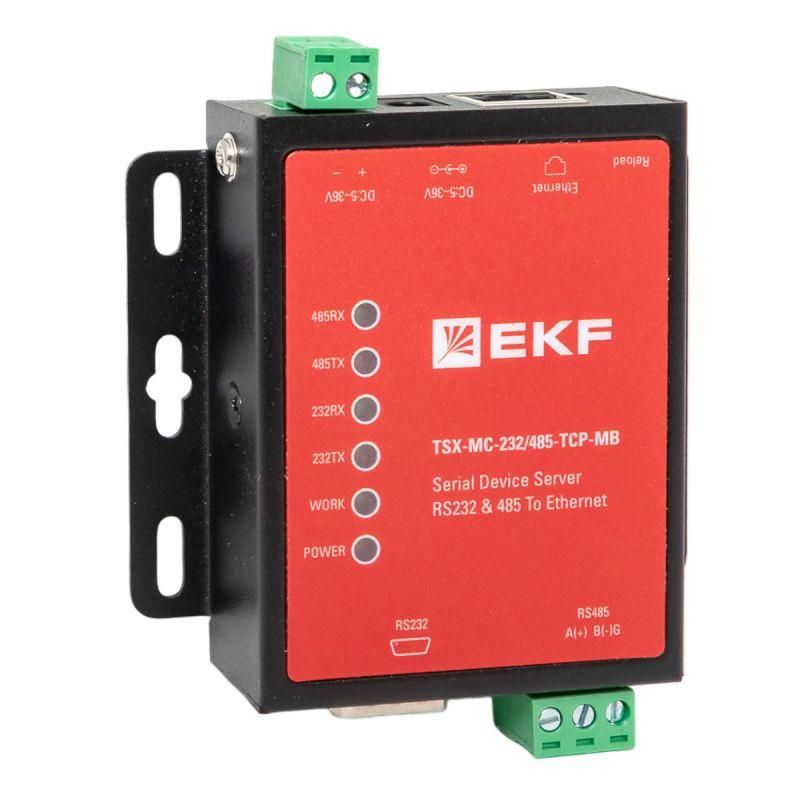

Преобразователь RS-232/485 в Ethernet, Modbus TCP/RTU/ASCII TSX EKF - TSX-MC-232/485-TCP-MB

Преобразователь интерфейса RS-232/485 в Ethernet, Modbus TCP/RTU/ASCII TSX от EKF - устройство для связи старых промышленных приборов с современной сетью Ethernet. Модель TSX-MC-232/485-TCP-MB позволяет передавать данные между оборудованием на RS-232/RS-485 и системами управления через Modbus TCP, упрощая модернизацию автоматизированных объектов.

Назначение и область применения

Преобразователь TSX-MC-232/485-TCP-MB предназначен для подключения устройств со стандартными последовательными интерфейсами - например, счетчиков, термостатов, частотных преобразователей, PLC - к локальной сети Ethernet. Он работает как шлюз Modbus, переводя протоколы RTU и ASCII в TCP, что позволяет управлять ими через SCADA-системы, HMI или облачные платформы. Подходит для промышленной автоматизации, энергоэффективных систем, теплотехники и логистических комплексов.

Технические характеристики

• Поддерживаемые интерфейсы: RS-232 и RS-485 (двунаправленный режим)
• Протоколы: Modbus TCP, Modbus RTU, Modbus ASCII
• Режимы работы: TCP Server, TCP Client, UDP
• Защита от превышения тока: да - предотвращает повреждение устройства при перегрузках на линии
• Питание: 9–30 В постоянного тока (стандарт для промышленных систем)
• Интерфейс Ethernet: 10/100 Mbps, RJ45

Совместимость и монтаж

TSX-MC-232/485-TCP-MB совместим с любым оборудованием, использующим Modbus RTU/ASCII на RS-232 или RS-485. Для подключения к сети Ethernet достаточно подключить кабель UTP к порту RJ45. Последовательные порты подключаются по классической схеме: A/B для RS-485, TX/RX/GND для RS-232. Устройство не требует внешнего питания - питается от шины 24 В, распространённой в промышленных контроллерах. Настройка осуществляется через веб-интерфейс или программное обеспечение EKF Proxima Configurator.

Безопасность и стандарты

Устройство соответствует требованиям EMC для промышленной среды. Защита от превышения тока снижает риск выхода из строя при аварийных ситуациях на линии связи. Нет сертификатов взрывозащиты - применение в зонах с повышенной опасностью запрещено.

Преимущества

• Два порта одновременно: можно подключить два разных устройства (например, один - на RS-232, второй - на RS-485)
• Гибкая настройка протоколов: легко переключаться между Modbus TCP, RTU и ASCII без замены оборудования
• Двунаправленная передача: обеспечивает надёжную связь в обоих направлениях, даже при сложных топологиях сети
• Стандартное питание: совместим с большинством промышленных источников 24 В

Ограничения применения

• Не предназначена для работы в условиях высокой влажности или прямого попадания воды - IP-защита не указана, использовать только в закрытых щитах
• Максимальная скорость передачи - 115.2 кбит/с; не подходит для потоковой передачи больших объёмов данных (например, видео или аудио)
• Не поддерживает другие протоколы кроме Modbus - нельзя использовать для BACnet, Profibus или CANopen
• Требуется базовое знание сетевых настроек (IP, маска, шлюз); не рекомендовано для пользователей без опыта в IT-инфраструктуре

Примеры использования

• Подключение старого частотного преобразователя с RS-485 к SCADA-системе через Ethernet
• Связь нескольких счётчиков электроэнергии с центральным сервером в административном здании
• Интеграция термостата с RS-232 в систему «умного» офиса через Modbus TCP
• Обмен данными между PLC и HMI-панелью в условиях ограниченного доступа к проводке

Практические советы

• При использовании RS-485 обязательно подключите терминаторы на крайних точках линии - это исключит помехи
• Настройте IP-адрес преобразователя TSX-MC-232/485-TCP-MB вне диапазона DHCP вашего маршрутизатора, чтобы избежать конфликтов
• Выбирайте режим TCP Server, если вы хотите, чтобы система управления сама обращалась к устройству; выбирайте TCP Client, если преобразователь должен сам отправлять данные на сервер
• Проверьте полярность A/B на RS-485 - неверное подключение приведёт к отсутствию связи
• Для долгосрочной работы рекомендуется фиксация корпуса в щите с хорошей вентиляцией - нагрев влияет на срок службы электроники
