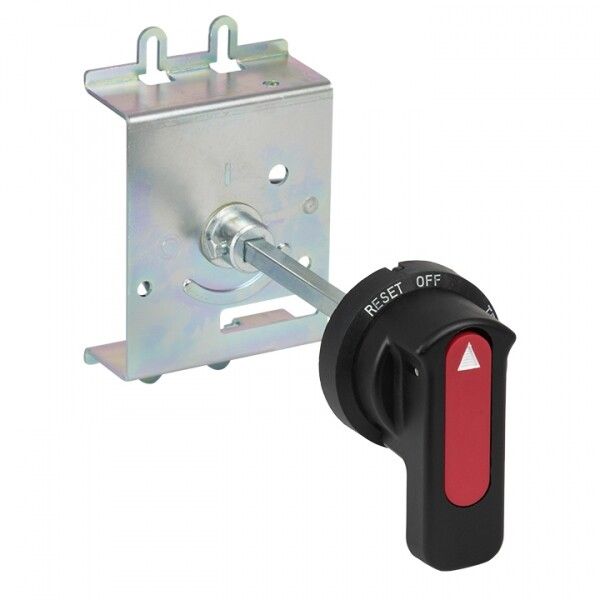

Привод ручной поворотный CS2 AV POWER-4 AVERES EKF mccb-4-CS2-av

Привод ручной поворотный AV POWER-4 CS2 от EKF предназначен для механического управления выключателями-разъединителями и силовыми выключателями серии Averes. Устройство обеспечивает надёжный ручной привод с возможностью установки на стандартные модели, совмещает прочную стальную конструкцию и степень защиты IP20, что делает его подходящим для внутреннего монтажа в условиях промышленных объектов.

Назначение и область применения

Привод ручной поворотный AV POWER-4 CS2 используется для ручного переключения положений выключателей-разъединителей и силовых автоматических выключателей, особенно когда требуется физический доступ к управлению - например, при обслуживании, ремонте или в зонах без автоматизации. Применяется в щитах, распределительных устройствах, на производствах с моторными приводами, где важно иметь возможность оперативного отключения питания вручную.

Технические характеристики

• Тип: ручной поворотный привод для выключателя
• Материал корпуса: сталь - устойчив к механическим нагрузкам и деформациям
• Степень защиты: IP20 - защищён от контакта с пальцами и твёрдыми предметами более 12 мм; не предназначена для защиты от воды или пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но без конденсации
• Цвет: черный
• Оснащение: наличие оси-переходника - позволяет адаптировать привод к разным типам механизмов выключателей
• Нормативный документ: ГОСТ Р 50030.2–2010 - соответствует требованиям к аппаратам низковольтного распределения

Совместимость и монтаж

Привод AV POWER-4 CS2 совместим с выключателями-разъединителями и силовыми выключателями серии Averes от EKF. Крепление осуществляется с помощью винтов на лицевой поверхности корпуса аппарата. Наличие оси-переходника гарантирует точную центровку и исключает люфт при повороте. Для правильной установки необходимо проверить соответствие посадочного места на выключателе - привод рассчитан на стандартные габариты серийных изделий Averes.

Безопасность и стандарты

Привод соответствует ГОСТ Р 50030.2–2010, который регламентирует безопасность и функциональность аппаратов низковольтного распределения. Степень защиты IP20 предотвращает случайный контакт с движущимися частями, однако не обеспечивает защиту от внешних воздействий - поэтому использование вне закрытых щитов недопустимо. Материал корпуса из стали снижает риск возгорания при высоких температурах окружающей среды.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, долгий срок службы
• Интеграция с существующими выключателями Averes без доработок
• Ось-переходник позволяет использовать один привод на нескольких типах аппаратов
• Поддерживается в рамках единой системы управления EKF - легко заменяемый элемент при сервисном обслуживании

Ограничения применения

• Не применяется во влажных, запылённых или открытых помещениях - IP20 не обеспечивает защиту от жидкости и пыли
• Не предназначен для частого или автоматического циклического использования - только ручное управление
• Несовместим с другими сериями выключателей, кроме Averes - требует точного соответствия по форме и месту крепления
• Не рекомендован для установки там, где есть риск ударов или вибраций без дополнительной фиксации

Примеры использования

• Обслуживание распределительных пунктов на заводе - быстрое отключение питания для проведения работ
• Щитовые комнаты на производстве с моторными приводами - удобный способ отключения оборудования без доступа к кнопкам
• Аварийные отключения в технологических линиях - ручной привод остаётся последним средством управления при отказе автоматики

Практические советы

• Перед установкой проверьте, чтобы выключатель был полностью обесточен и заблокирован по энергообеспечению
• Убедитесь, что посадочные отверстия на корпусе выключателя точно совпадают с крепёжными отверстиями привода - используйте ось-переходник как ориентир
• Затягивайте винты равномерно, не переусиливая - это сохраняет целостность механизма и предотвращает трещины в металле
• Не используйте привод в качестве рычага для принудительного открывания выключателя - он служит лишь для нормального поворота рабочего органа
• При необходимости замены - можно заказать аналогичный привод AV POWER-4 CS2 по артикулу mccb-4-cs2-av - он является оригинальным компонентом для серии Averes
