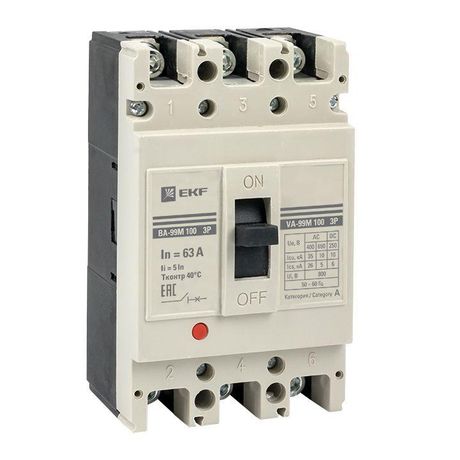

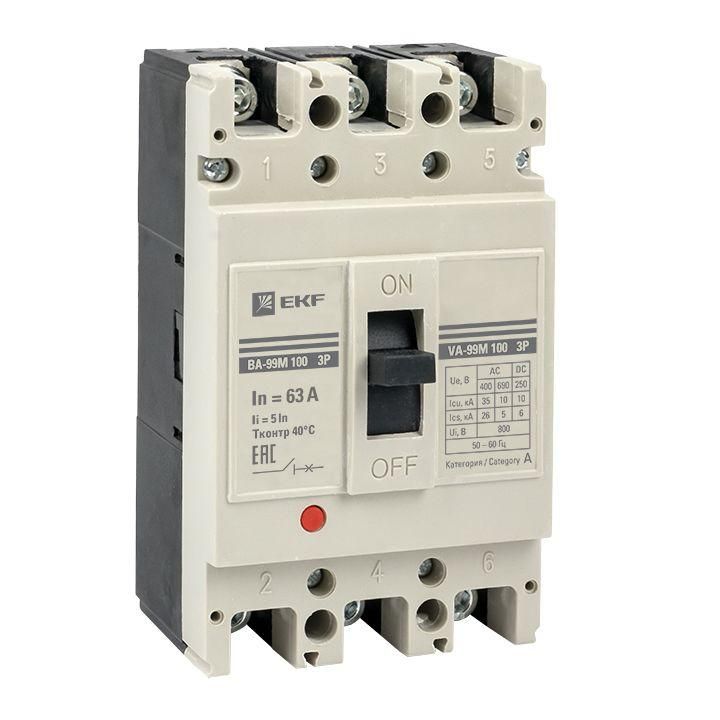

Выключатель автоматический ВА-99М 100/63А 4P 5In 35кА EKF PROxima | mccb99-4P5In100-63m

Автоматический выключатель ВА-99М 100/63А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхполюсных электрических цепей с номинальным током до 63 А. Выполнен в компактном моноблоке, предназначен для установки на монтажную плату и применяется в промышленных щитах, где требуется высокая отключающая способность и точная настройка защиты.

Назначение и область применения

Выключатель ВА-99М 100/63А 4P 5In 35кА защищает электрооборудование от перегрузок и коротких замыканий в трёхфазных сетях с напряжением до 690 В. Подходит для использования в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах вентиляции и других мощных нагрузках. Четыре полюса позволяют отключать одновременно все фазы и ноль, что важно для безопасности обслуживания и соответствия требованиям ПУЭ.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальная отключающая способность: 35 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока с этим диапазоном напряжений;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ;
• Диапазон срабатывания при КЗ: 315 А - магнитный расцепитель сработает при токе, превышающем 5×I_n (5 × 63 = 315 А);
• Конструкция: моноблок с термостойким корпусом, не поддерживающим горение;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм, но не от воды;
• Способ подключения: болтовое соединение - требует затяжки кабелей гаечными ключами;
• Управление: рычажковый привод - удобный визуальный индикатор положения “Вкл./Выкл.”;
• Указатель расцепления: есть - позволяет определить причину отключения (перегрузка или КЗ);
• Дополнительный расцепитель: независимый - можно подключить внешнее управление (например, от системы АСУ ТП);
• Моторный привод: опционально - при необходимости возможна дистанционная коммутация;
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния в системах контроля.

Совместимость и монтаж

Выключатель ВА-99М 100/63А 4P 5In 35кА устанавливается на монтажную плату (DIN-рейка не предусмотрена). Для монтажа необходимо подготовить отверстия под крепёжные болты, расположенные на основании корпуса. Болтовые зажимы рассчитаны на кабели сечением до 50 мм2 (по нормам EKF). Убедитесь, что площадка для установки жёсткая и не деформируется под нагрузкой. Монтаж выполняется при отключенном питании. После установки проверьте плотность затяжки контактных зажимов - слабая затяжка вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу даже при аварийных режимах благодаря системе дугогашения внутри герметичного корпуса. Наличие указателя расцепления снижает риск случайного включения после срабатывания. IP30 не допускает использование в условиях повышенной влажности или запылённости - для таких сред рекомендованы устройства с IP65 и выше.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных сетей с большими токами КЗ;
• Чёткий визуальный индикация положения и причины отключения - ускоряет диагностику;
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы управления;
• Термостойкий корпус - повышает долговечность при частых срабатываниях и высоких температурах окружающей среды;
• Ограниченное количество модификаций - минимизирует риск ошибки при заказе и замене.

Ограничения применения

• Не предназначены для установки на DIN-рейку - требует специальной монтажной платы;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы “заперт” / “открыт” в системах SCADA;
• IP30 - не подходит для открытых помещений, улиц, сырых цехов, мест с брызгами воды или пылью;
• Фиксированная настройка тока срабатывания КЗ - нельзя изменить порог, он всегда равен 5×I_n (315 А);
• Нет возможности подключения кабелей меньшего сечения через адаптеры - требует точного совпадения сечения кабеля с зажимом.

Примеры использования

• Защита трёхфазного двигателя 45 кВт в цеху с пуском по схеме “звезда-треугольник”;
• Отключение питания конвейерной линии при аварии - срабатывание по КЗ предотвращает повреждение приводов;
• Главный входной автомат в распределительном щите производственного участка с напряжением 400 В;
• Щит управления насосной станцией, где важна быстрая реакция на скачки тока.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и зажима - используйте кабель 16–50 мм2;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом расцепителя;
• Не устанавливайте рядом с источниками тепла - температура вокруг должна быть ниже +40 C;
• Проверяйте работоспособность тест-кнопки ежемесячно - она имитирует срабатывание, но не проверяет механическую целостность;
• При замене старого автомата - убедитесь, что новый ВА-99М 100/63А 4P 5In 35кА имеет те же габариты и крепёжные отверстия;
• Для систем с частыми отключениями рекомендуется периодическая проверка состояния контактов - износ происходит быстрее при многократных срабатываниях.
