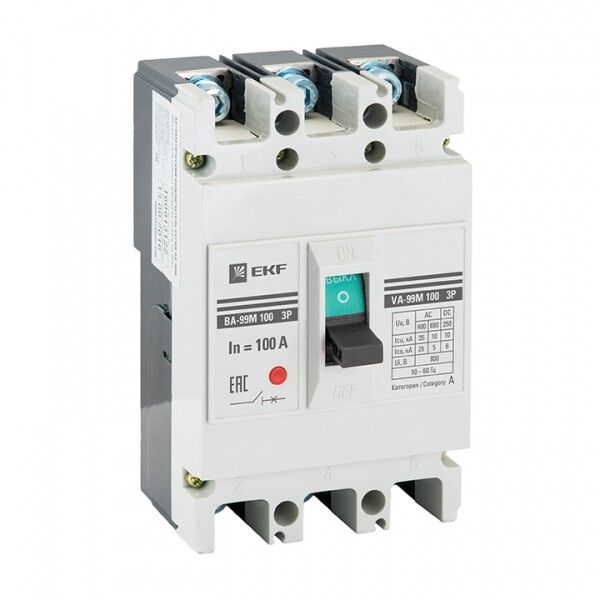

Выключатель автоматический ВА-99М 100/40А 3P 35кА EKF PROxima|mccb99-100-40m|EKF

Автоматический выключатель ВА-99М 100/40А 3П 35кА от EKF - компактное коммутационное устройство с термомагнитной защитой, предназначенное для надёжного отключения цепей при перегрузках и коротких замыканиях. Модель ВА-99М 100/40А 3П 35кА установлена на монтажную плату и применяется в силовых щитах промышленного оборудования, особенно там, где требуется высокая отключающая способность и встроенный тестовый механизм.

Назначение и область применения

Автоматический выключатель ВА-99М 100/40А 3П 35кА защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Устройство предназначено для постоянной работы в условиях повышенной нагрузки и частых коммутаций. Подходит для установки в распределительных щитах промышленных объектов: станков, конвейеров, насосных групп, систем вентиляции и других мощных потребителей. Применяется в системах с напряжением до 690 В переменного тока.

Технические характеристики

• Тип: автоматический выключатель с термомагнитным расцепителем
• Число полюсов: 3
• Номинальный ток: 40 А - уставка защиты от перегрузки жёстко задана и не регулируется
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В AC
• Диапазон регулировки защиты от КЗ: 400 А - мгновенное срабатывание происходит при токе, превышающем номинальный в 10 раз
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: на монтажную плату (DIN-рейка не поддерживается)
• Подключение: болтовое - провода фиксируются винтами на клеммах
• Элемент управления: рычажковый переключатель с положениями «ON» / «OFF»
• Моторный привод: есть - позволяет удалённо управлять выключателем через внешний привод
• Индикатор отключения: да - визуальное определение состояния (включён/выключен)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Привод: ручной - управление осуществляется вручную, также возможна дистанционная коммутация через моторный привод
• Корпус: моноблок из самозатухающей термостойкой пластмассы
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-99М 100/40А 3П 35кА монтируется исключительно на монтажную плату с помощью крепёжных отверстий. DIN-рейка не используется. Для правильной установки необходимо соблюдать посадочные габариты устройства - перед монтажом проверьте совпадение отверстий с отверстиями на плате. Болтовые зажимы рассчитаны на медные провода сечением до 25 мм2. Перед подключением убедитесь, что питание отключено. После сборки рекомендуется проверить работу кнопки «Тест» - она имитирует срабатывание защиты, чтобы убедиться в исправности механизма.

Безопасность и стандарты

Автоматический выключатель ВА-99М 100/40А 3П 35кА соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу даже при аварийном отключении - дугогашение внутри корпуса предотвращает выброс пламени. Наличие указателя расцепления и индикатора положения снижает риск ошибочного включения при ремонте. IP30 не обеспечивает защиту от влаги - не используйте устройство во влажных помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Жёсткая уставка защиты от перегрузки (40 А) - исключает случайную настройку, повышает надёжность
• Встроенная кнопка «Тест» - возможность проверки работоспособности без демонтажа
• Указатель причины отключения - экономит время при диагностике отказов
• Моторный привод - позволяет реализовать дистанционное управление в автоматизированных системах
• Долгий гарантийный срок (7 лет) - подтверждает качество изготовления

Ограничения применения

• Не допускается установка в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP30 не защищает от жидкости и пыли
• Нельзя использовать в цепях постоянного тока - устройство рассчитано только на переменный ток
• Нет возможности регулировки порога перегрузки - уставка фиксирована на 40 А, нельзя адаптировать под другие нагрузки
• Требуется специальная монтажная плата - не совместим с DIN-рейками, что усложняет замену в существующих щитах
• Отсутствие дополнительных контактов - невозможно подключить сигнализацию или блокировки без внешних модулей

Примеры использования

• Защита трёхфазного двигателя мощностью до 18 кВт в станке с ЧПУ
• Отключение питания конвейера на пищевом производстве
• Коммутирующее устройство в распределительном щите насосной станции
• Цепь управления вентилятором в промышленном холодильном оборудовании

Практические советы

• Перед установкой проверьте соответствие сечения проводов и момента затяжки болтов - недостаточно плотное соединение вызывает нагрев
• Если нужна защита от скачков напряжения или дифференциального тока - используйте ВА-99М 100/40А 3П 35кА вместе с УЗО или стабилизатором
• При использовании моторного привода убедитесь, что он совместим по типу подключения и напряжению управления
• Регулярно проверяйте функциональность кнопки «Тест» - хотя бы один раз в год
• При замене аналогичного автомата - учтите, что ВА-99М 100/40А 3П 35кА имеет другую форму и крепление, чем модели на DIN-рейке
