Выключатель автоматический ВА-99М 100/32А 3P 35кА EKF PROxima|mccb99-100-32m|EKF

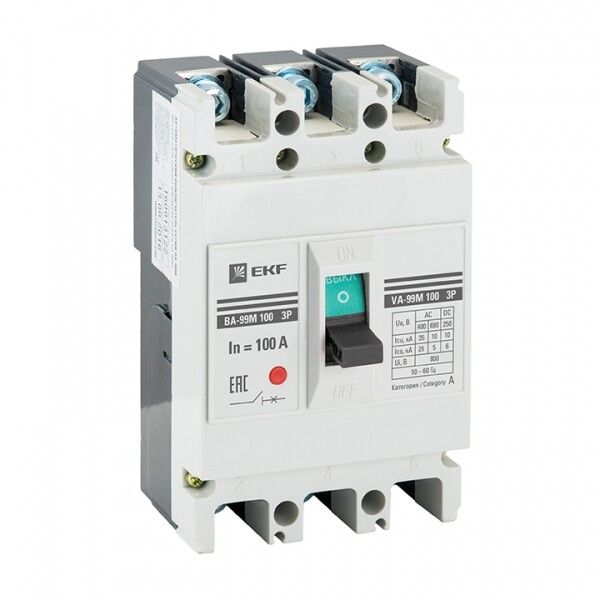

Автоматический выключатель ВА-99М - трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул mccb99-100-32m, обеспечивает надёжную работу в промышленных сетях с напряжением до 690 В. Устройство монтируется на плату и оснащено функциями диагностики и индикации.

Назначение и область применения

Автоматический выключатель ВА-99М защищает силовые цепи переменного тока от аварийных режимов: длительных перегрузок и внезапных коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования - станков, конвейеров, насосных групп, систем вентиляции. Применяется там, где требуется компактное решение с высокой отключающей способностью и возможностью дальнейшей модернизации через индикатор отключения.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях промышленного типа
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную отсечку при КЗ
• Диапазон срабатывания по короткому замыканию: 320 А - отключение происходит при токе, превышающем номинал в 10 раз
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Подключение силовой цепи: болтовое - требует затяжки кабелей гаечными ключами
• Управление: ручной рычажковый привод - удобно визуально определить положение (вкл./выкл.)
• Индикация: есть указатель расцепления - видно, почему автомат отключился (не просто “выключен”)
• Возможность установки индикатора отключения: да - можно дополнительно смонтировать световой сигнал
• Конструкция: моноблок с корпусом из самозатухающей термостойкой пластмассы
• Комплектация: встроенный блок защиты от сверхтоков
• Гарантия: 84 месяца
• Моторный привод: опционально - позволяет удалённо управлять выключателем

Совместимость и монтаж

Автоматический выключатель ВА-99М рассчитан на монтаж на монтажную плату - крепится в специальные направляющие или крепёжные отверстия на печатной плате. Для подключения используются болтовые зажимы: необходимо соблюдать момент затяжки, чтобы избежать перегрева. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C. Открытые токоведущие части внутри корпуса требуют наличия защитного кожуха или шкафа с классом защиты не ниже IP30. Наличие окна для рукоятки и кнопки «Тест» позволяет проводить проверку работоспособности без вскрытия устройства.

Безопасность и стандарты

Автоматический выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает возможность случайного прикосновения к токоведущим частям благодаря изоляционному корпусу и расположению контактов внутри. Самозатухающий материал корпуса предотвращает распространение пламени при возгорании. Индикатор расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения, снижая риск повторного включения при неисправности.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов
• Встроенная защита и индикация - минимизирует время диагностики отказов
• Моноблочная конструкция - уменьшает количество точек отказа и упрощает замену
• Поддержка индикатора отключения - легко интегрируется в системы контроля
• Длинная гарантия (7 лет) - подтверждает качество сборки и материалов
• Опциональный моторный привод - позволяет реализовать автоматизацию без замены аппарата

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния в PLC без внешних решений
• Требуется жёсткий монтаж на плату - не подходит для DIN-рейки
• Нет возможности регулировки порога срабатывания по перегрузке - только фиксированный ток 32 А
• Не рекомендован для частых циклов включения/отключения - не является аппаратом для частого коммутирования

Примеры использования

• Защита двигателя 15 кВт в станке ЧПУ
• Коммутация группы конвейеров в пищевой линии
• Распределение питания в щите насосной станции
• Функция безопасности в системе вентиляции с датчиками давления

Практические советы

• Перед монтажом проверьте посадочные размеры - совместимость с вашей платой должна быть точно согласована
• При использовании болтового подключения используйте кольцевые наконечники и контролируйте усилие затяжки - переусилие повредит контакт, недотянутый - вызовет нагрев
• Если нужна дистанционная сигнализация отключения - выбирайте версию с возможностью установки индикатора; он монтируется поверх фальшпанели
• Регулярно проверяйте работу кнопки «Тест» - она имитирует срабатывание расцепителя, позволяя убедиться в исправности механизма без нагрузки
• Для автоматизации - заказывайте модель с моторным приводом заранее, так как он устанавливается на заводе
• Не применяйте в средах с повышенной запылённостью или влажностью - даже при наличии корпуса IP30 внутренние контакты не защищены от попадания жидкости
