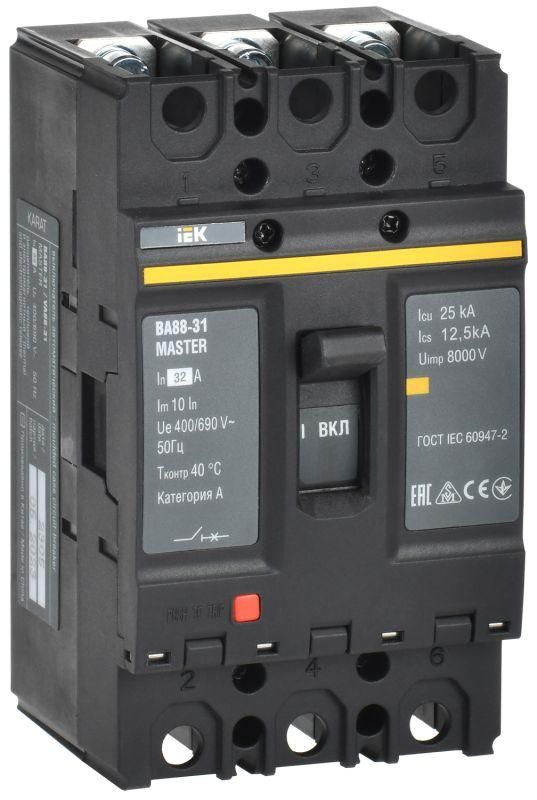

Выключатель автоматический ВА88-31 3Р 32А 25кА MASTER | SVA00-3-0032-02 IEK

Автоматический выключатель ВА88-31 - трёхполюсный аппарат с номинальным током 32 А и защитой по минимальному напряжению, предназначенный для надёжного отключения цепей при перегрузках, КЗ и просадках напряжения. Выполнен в компактном литом корпусе, монтируется на DIN-рейку и подходит для промышленных и распределительных систем. Бренд IEK, артикул sva00-3-0032-02.

Назначение и область применения

Автоматический выключатель ВА88-31 защищает электрические сети от повреждений, вызванных перегрузкой, коротким замыканием и снижением напряжения ниже допустимого уровня. Применяется в распределительных щитах промышленных объектов, на участках с постоянными нагрузками - например, у двигателей, насосов, конвейеров, печей и другого оборудования, где важна стабильность питания.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 25 кА - способен безопасно отключить цепь при токе КЗ до 25 000 А
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) + электромагнитный (для КЗ)
• Уставка теплового расцепления: фиксированная 32 А - не регулируется
• Уставка электромагнитного расцепления: 320 А - срабатывает мгновенно при токе выше этой отметки
• Защита по минимальному напряжению (Umin): да - отключается при падении напряжения ниже порога, предотвращая самозапуск оборудования
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - требует затяжки ключом
• Привод: ручной - управление через рычаг
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление
• Исполнение: стационарное - не рассчитан на частое включение/выключение

Совместимость и монтаж

Автоматический выключатель ВА88-31 совместим с любой стандартной DIN-рейкой 35 мм. Устанавливается в шкафах управления, распределительных щитах, ящиках с другими аппаратурой. Подключение проводов - только винтовое; рекомендуется использовать жилы сечением до 25 мм2. Для обеспечения плотного контакта перед монтажом проверьте отсутствие окисления на концах проводов. Нельзя устанавливать в условиях повышенной влажности или открытых площадках - степень защиты IP30 не защищает от брызг и пыли.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена из самозатухающего материала, что исключает распространение пламени при аварийных ситуациях. Защита по минимальному напряжению предотвращает опасный самозапуск механизмов после восстановления питания - особенно важно на производствах с движущимися частями.

Преимущества

• Фиксированная уставка тока перегрузки 32 А - не требуется настройка, подходит для точных применений
• Мгновенная реакция на КЗ (320 А) - минимизирует риск повреждения кабелей и оборудования
• Встроенная защита Umin - исключает неконтролируемый запуск машин после отключения
• Литой корпус - прочный, долговечный, устойчив к механическим воздействиям
• Совместим с широким спектром аппаратов серии ВА88 MASTER - легко заменить или дополнить

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой - IP30 не обеспечивает герметичность
• Нет вспомогательных контактов - невозможно подключить сигналы состояния или дистанционное управление
• Не предназначен для частого ручного включения/выключения - используется как защитное устройство, а не как рубильник
• Фиксированная уставка тока перегрузки - нельзя адаптировать под другие нагрузки, отличные от 32 А
• Максимальное рабочее напряжение 690 В - не применяется в HV-сетях (>1 кВ)

Примеры использования

• Щит управления промышленным станком с асинхронным двигателем мощностью ~15 кВт
• Распределительный щит на конвейерной линии с несколькими двигателями
• Защита группы нагревательных элементов в термической печи
• Вводной автомат в распределительном пункте с питанием от трансформатора 690 В

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 32 А - иначе возможны ложные срабатывания
• При использовании в системах с частыми колебаниями напряжения проверьте, чтобы нижний порог Umin был установлен выше минимально допустимого для оборудования
• Не используйте этот автомат вместо рубильника - он не рассчитан на частые операции включения
• Если нужна сигнализация о срабатывании - выбирайте модель с вспомогательными контактами (например, ВА88-31 с 1НЗ)
• Проверяйте момент затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает изоляцию
