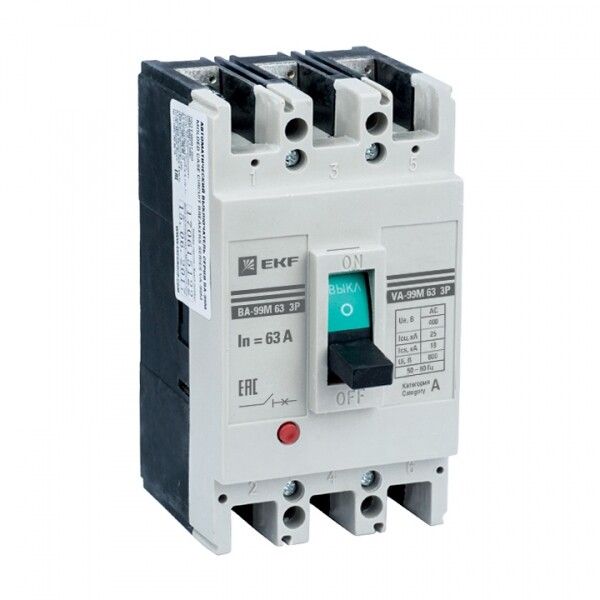

Автоматический выключатель ВА-99М 63/32А 3P 20кА EKF Basic | mccb99-63-32m

Автоматический выключатель ВА-99М 63/32А 25кА от EKF - трёхполюсное коммутационное устройство с термомагнитной защитой, предназначенное для надёжной защиты промышленных сетей до 400 В от перегрузок и коротких замыканий. Устройство совмещает компактную конструкцию, шинное подключение и возможность установки моторного привода, что делает его удобным решением для сборки распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-99М 63/32А 25кА используется для защиты электрических цепей в условиях промышленного производства: на станках, конвейерах, в распределительных щитах, на электроподстанциях и в других местах, где требуется надёжная защита от аварийных токов. Подходит для систем с переменным током 50 Гц и напряжением до 400 В. Может применяться как в новых установках, так и при реконструкции существующих электроустановок.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 320 А - автоматически отключается при токе, превышающем номинал в 10 раз
• Диапазон защиты от перегрузки: фиксированная уставка 32 А, не регулируется
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений
• Частота: 50 Гц
• Тип корпуса: литой, из термостойкой ABS-пластика
• Способ подключения: шинное (на DIN-рейку), болтовое соединение силовых проводников
• Монтаж: на монтажную плату (панель)
• Привод: ручной рычаг, дополнительно возможна установка моторного привода
• Индикация: есть указатель расцепления - видно, почему выключился
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М 63/32А 25кА рассчитан на установку на стандартную DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через болтовые зажимы - требует правильного момента затяжки. Шинное подключение позволяет легко организовать групповые цепи без лишних перемычек. Моторный привод можно установить дополнительно - он обеспечивает удалённое управление, что важно для автоматизированных систем. Устройство не имеет встроенных вспомогательных контактов - если нужны сигналы состояния, потребуется внешняя аппаратура.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Наличие указателя расцепления позволяет быстро определить причину отключения - перегрузка или КЗ. Защита от перегрева и механических повреждений обеспечивается прочным литым корпусом из термостойкой ABS-пластика. IP30 не предохраняет от брызг и влаги - не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Компактные размеры и сниженный вес по сравнению с аналогами серии ВА-99 - экономия места в щите
• Фиксированная уставка защиты - исключена случайная настройка, снижает риск ошибок при обслуживании
• Поддержка моторного привода - позволяет реализовать дистанционное управление без переделки щита
• Указатель положения и причины отключения - ускоряет диагностику отказов
• Долгий гарантийный срок - 84 месяца свидетельствует о высокой надёжности конструкции

Ограничения применения

• Не предназначен для частых операций включения/выключения - только для редких коммутаций в нормальном режиме
• IP30 - нельзя использовать во влажных средах, на улице или в помещениях с повышенной запылённостью без кожуха
• Отсутствие вспомогательных контактов - не подходит для систем, требующих сигнализации состояния без дополнительных элементов
• Фиксированная уставка 32 А - невозможно адаптировать под другие нагрузки; если нужен другой ток - выбирайте другую модель серии
• Не предназначен для работы с постоянным током - только переменный ток 50 Гц

Примеры использования

• Защита двигателя насоса мощностью до 15 кВт в промышленном цехе
• Распределительный щит на участке конвейера с несколькими потребителями
• Щитовая на входе в производственный блок с напряжением 400 В
• Объекты с дистанционным управлением - при наличии моторного привода

Практические советы

• При выборе проверьте соответствие номинала нагрузки - 32 А не следует использовать для цепей выше 25–28 А длительно
• При монтаже соблюдайте момент затяжки болтов - указан в техпаспорте, переусердствовать опасно
• Если требуется сигнализация отключения - используйте внешние контакторы или реле контроля
• Для установки в холодных помещениях учтите диапазон –40…+55 C - устройство работает даже зимой в неотапливаемых щитовых
• Для автоматизации - заказывайте версию с моторным приводом заранее, он не является стандартным оснащением
• Не путайте с бытовыми автоматами - ВА-99М 63/32А 25кА создан для промышленных условий, а не для квартирных щитов
