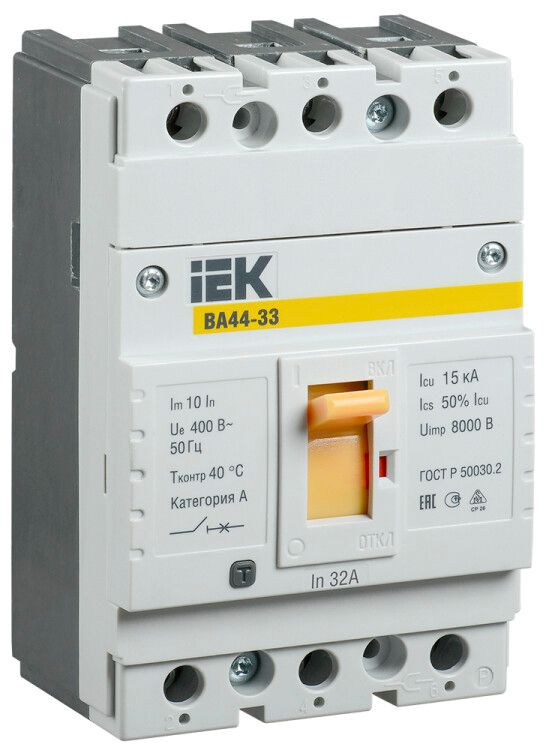

Выключатель автоматический ВА44 33 3Р 32А 15кА ИЭК - SVA4410-3-0032 IEK

Автоматический выключатель ВА44 33 3Р 32А 15кА от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Устройство используется в распределительных щитах промышленного оборудования и обеспечивает надежную коммутацию при частых операциях включения/выключения.

Назначение и область применения

Автоматический выключатель ВА44 33 3Р 32А 15кА защищает трехфазные сети переменного тока с напряжением до 400 В. Он отключает питание при превышении допустимой нагрузки, возникновении короткого замыкания или падении напряжения ниже безопасного уровня. Подходит для установки в силовые шкафы, пульты управления станков, конвейеров, насосных систем и других объектов с высокими требованиями к надежности.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживается без отключения
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер
• Тип расцепителя: электромагнитный и тепловой - быстрое реагирование на КЗ и защита от длительной перегрузки
• Диапазон настройки защиты от перегрузки: 500–10 А - возможность регулировки порога срабатывания по току перегрузки
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли
• Тип подключения: винтовое - провода закрепляются болтами, требует затяжки усилием
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко крепится на плату
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий
• Защита от замыканий на землю: да - имеет функцию защиты при утечке тока на корпус
• Защита по минимальному напряжению: да - автоматически отключает цепь при падении напряжения ниже установленного порога

Совместимость и монтаж

Автоматический выключатель ВА44 33 3Р 32А 15кА совместим с DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется на металлической плате или специальной раме через крепежные отверстия. Для подключения используются медные провода сечением до 25 мм2. Перед установкой проверьте соответствие диаметра входных отверстий под винты - они рассчитаны на стандартные кабельные наконечники. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и сертифицировано для применения в России и странах ЕАЭС. Защита от замыканий на землю и минимального напряжения повышают безопасность при работе с чувствительными нагрузками. Отключение происходит без образования открытой дуги благодаря внутренней гашущей камере.

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять устройство даже в мощных распределительных пунктах
• Функция защиты от минимального напряжения предотвращает самозапуск оборудования после восстановления питания
• Настройка тока перегрузки в широком диапазоне (10–500 А) адаптирует аппарат под различные типы нагрузок
• Комбинированный расцепитель сочетает скорость электромагнитного и точность теплового срабатывания
• Долгий срок службы (15 лет) снижает потребность в заменах и обслуживании

Ограничения применения

• Не предназначен для установки во внешних условиях - степень защиты IP30 исключает использование в сырых, пыльных или уличных местах
• Не подходит для частых ручных включений более 10 раз в час - это может снизить срок службы механических компонентов
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО, если требуется повышенная чувствительность
• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Щиты управления промышленными станками с ЧПУ
• Распределительные устройства на заводах и складских комплексах
• Системы кондиционирования и вентиляции с трехфазными двигателями
• Линии питания насосных станций и компрессоров
• Цепи освещения и розеточные группы в производственных помещениях

Практические советы

• Перед первым запуском проверьте правильность настройки тока перегрузки - он должен быть близок к расчетному рабочему току нагрузки, но не выше 80% от номинала автомата
• При монтаже используйте измерительный момент для затяжки винтов - переусилие повредит контакт, слабая затяжка вызывает нагрев
• Не устанавливайте рядом с источниками тепла - температурное воздействие влияет на работу теплового расцепителя
• Проверяйте состояние контактов каждые 2 года - особенно при частых включениях или высоких токах
• Автоматический выключатель ВА44 33 3Р 32А 15кА от IEK можно заменить аналогичным изделием из серии ВА44 при необходимости ремонта - совместимость по габаритам и характеристикам сохраняется
