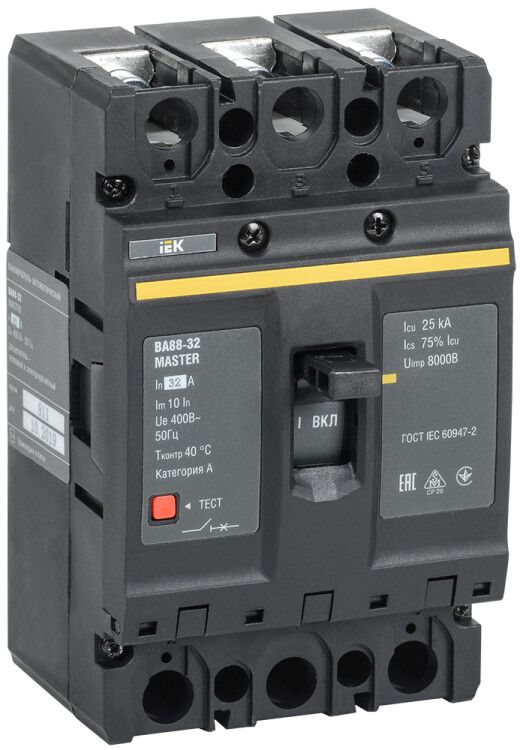

Автоматический выключатель ВА88-32 3Р 32А 25кА MASTER IEK - SVA10-3-0032-02

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 от IEK - надёжное устройство для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, рассчитано на длительную работу в суровых условиях и совместимо с монтажными платами. Артикул sva10-3-0032-02 соответствует серии Master.

Назначение и область применения

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую продолжительное время;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках.

Подходит для установки в распределительных щитах промышленных объектов: станки, конвейеры, насосные группы, системы вентиляции. Применяется там, где требуется высокая отключающая способность и устойчивость к колебаниям температуры.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC) - работает в сетях 380–400 В, частотой 50 Гц.
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 10In - срабатывает при токе в 10 раз выше номинала (320 А), что обеспечивает быстрое отключение при КЗ.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения, защищая двигатели и контроллеры.
• Степень защиты IP30: защита от твердых предметов больше 2,5 мм, но не от воды - подходит для внутренней установки в закрытых щитах.
• Диапазон рабочих температур: от –40C до +60C - работает в холодных цехах и жарких помещениях.
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Механическая износостойкость: 8500 циклов включения/выключения - долговечность механической части.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для медных проводов.
• Индикация: есть - положение рычага показывает состояние (вкл./выкл.), визуально определяется сработавший выключатель.
• Привод: электрический - позволяет использовать внешние устройства управления, включая моторный привод.
• Моторный привод: да - можно подключить дистанционное управление через серво-привод (не в комплекте).
• Количество вспомогательных контактов: 0 - дополнительные контакты для сигнализации не установлены, требуют отдельной установки.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 монтируется на DIN-рейку или фиксируется на монтажной плате. Конструкция позволяет устанавливать его в шкафах с ограниченным пространством. Подключение силовых проводов - винтовое, рекомендуется использовать многожильные или одножильные медные провода сечением до 16 мм2. Для подключения моторного привода необходимо дополнительно приобрести и смонтировать приводное устройство - он не входит в базовую комплектацию.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: тепловая - для длительных перегрузок, магнитная - для мгновенных КЗ. Защита от недопустимого снижения напряжения повышает безопасность оборудования с чувствительной электроникой.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных систем.
• Широкий диапазон температур - надёжно работает даже в неотапливаемых цехах зимой.
• Встроенные функции защиты от просадки напряжения - снижают риск выхода из строя двигателей и ЧПУ.
• Готовность к модернизации - возможно добавление вспомогательных контактов и моторного привода после установки.
• Ярко выраженная индикация состояния - легко диагностировать причину отключения.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли.
• Не имеет встроенного набора вспомогательных контактов - для сигнализации о состоянии требуется докупать и монтировать отдельно.
• Не поддерживает электронный расцепитель - только термомагнитный, поэтому не подходит для сложных систем с регулируемыми токовыми характеристиками.
• Максимальный ток перегрузки - 320 А; при более высоких токах требуется другой типоразмер (например, 50А или 80А).

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с мощностью 15 кВт.
• Конвейерная линия: отключение при перегрузке или падении напряжения в сети.
• Вентиляционный узел: предотвращение запуска вентилятора при низком напряжении.
• Цеховые распределительные пункты: основной аппарат для групповой защиты нескольких потребителей.

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 32 А - иначе будет ложное срабатывание.
• Проверьте посадочные размеры перед монтажом - хотя выключатель стандартизирован, у некоторых щитов могут быть особенности крепления.
• Если нужна удалённая сигнализация - используйте вспомогательные контакты типа SAU-10, которые совместимы с серией Master.
• Для дистанционного включения/выключения подключите моторный привод - он управляется сигналом 24 В постоянного тока.
• Не затягивайте винты слишком сильно - это повредит контактные поверхности и вызовет нагрев.
• При работе в условиях повышенной влажности - устанавливайте выключатель внутри герметичного щита с уровнем защиты IP54 и выше.
