Автоматический выключатель ВА88-33 3Р 32А 35кА - SVA20-3-0032 IEK

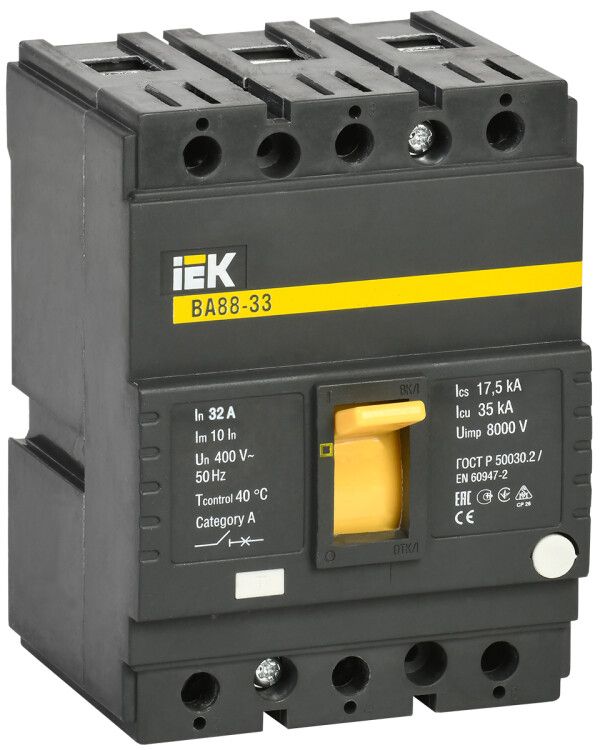

Автоматический выключатель ВА88-33 — это трёхполюсное устройство с номинальным током 32 А и отключающей способностью 35 кА, предназначенное для защиты промышленных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Бренд IEK обеспечивает надёжность и соответствие ГОСТ Р 50030.2, а артикул sva20-3-0032 указывает на конкретную модификацию с моторным приводом и расцепителем минимального напряжения.

Назначение и область применения

Автоматический выключатель ВА88-33 используется для защиты электрических цепей в промышленных условиях: на станках, конвейерах, распределительных щитах, системах автоматизации. Он отключает питание при перегрузке, коротком замыкании или падении напряжения ниже допустимого уровня. Также поддерживает ручное и дистанционное управление благодаря наличию моторного привода.

Технические характеристики

• Номинальный ток: 32 А
• Число полюсов: 3
• Отключающая способность: 35 кА — способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В переменного тока (AC)
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепления: 15,6 × I_n — сработает при токе около 500 А
• Степень защиты: IP30 — защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату, совместим с DIN-рейкой
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в умеренно влажной среде
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Подключение силовой цепи: винтовые зажимы
• Управление: рычажковый привод, возможность подключения моторного привода
• Оснащение: встроенный расцепитель минимального напряжения

Совместимость и монтаж

Автоматический выключатель ВА88-33 монтируется на DIN-рейку шириной 35 мм с помощью специальных фиксирующих скоб, предусмотренных конструкцией. Подходит для установки в шкафах и щитах с жестким креплением. Монтаж на монтажную плату требует предварительного сверления отверстий под болты — в комплекте они не указаны. Для дистанционного управления необходимо дополнительно подключить моторный привод через внешний контроллер. Винтовые зажимы обеспечивают надёжное соединение проводов сечением до 25 мм².

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Отличается высокой механической прочностью литого корпуса. IP30 не обеспечивает защиту от брызг и влаги — не применяйте во влажных помещениях без дополнительной герметизации. Расцепители проходят заводскую проверку на точность срабатывания.

Преимущества

• Компактные габариты — на 10–20% меньше, чем у аналогов от других отечественных производителей, экономит место в щите
• Возможность быстрой установки дополнительных модулей (например, сигнализаторов положения)
• Наличие расцепителя минимального напряжения — защищает оборудование от аварийного запуска после восстановления питания
• Поддержка моторного привода — позволяет удалённо включать/выключать устройство из центра управления
• Долгий срок службы — 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP30 исключает контакт с жидкостью
• Не имеет встроенного вспомогательного контакта — для сигнализации состояния требуется внешнее оборудование
• Максимальная уставка теплового расцепителя — 320 А; не подходит для защиты нагрузок выше этой величины
• Только переменный ток — нельзя использовать в цепях постоянного тока
• Требуется профессиональный монтаж — неквалифицированное подключение может привести к отказу расцепления

Примеры использования

• Защита двигателя 15 кВт на конвейере с частотным преобразователем
• Отключение группы освещения в цеху при падении напряжения ниже 180 В
• Центральное управление группой оборудования в распределительном щите с использованием моторного привода
• Щитовая автоматика на пищевом производстве, где важна надёжность и компактность

Практические советы

• Выбирая автомат ВА88-33, убедитесь, что расчетный ток нагрузки не превышает 32 А, а возможный ток КЗ в точке установки не более 35 кА
• При монтаже на DIN-рейку используйте оригинальные фиксаторы — самодельные крепления могут нарушить работу механизма
• Проверьте сечение кабелей перед подключением — оптимально 1,5–25 мм², лучше использовать медные многожильные провода
• Если нужна дистанционная блокировка — подключите моторный привод сразу при установке, чтобы избежать последующих демонтажей
• Не устанавливайте в местах с риском попадания воды, масла или металлической стружки — даже при наличии корпуса IP30 есть опасность пробоя
• При длительной работе на грани номинала (близко к 32 А) регулярно проверяйте нагрев зажимов — возможно, стоит выбрать модель с большим током
