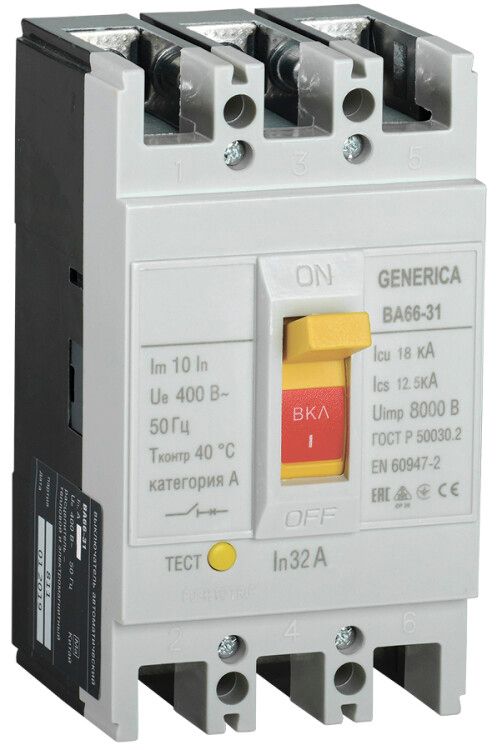

Выключатель автоматический ВА66-31 3Р 32А 18кА GENERICA | SAV10-3-0032-G IEK

Автоматический выключатель ВА66-31 от GENERICA - трёхполюсное устройство на 32 А и 18 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки на монтажную плату и обеспечивает надёжное отключение при аварийных ситуациях. Артикул sav10-3-0032-g соответствует серии ВА66.

Назначение и область применения

Выключатель автоматический ВА66-31 используется для защиты электрических цепей переменного тока с напряжением до 400 В. Он отключает питание при перегрузке или коротком замыкании, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах промышленного оборудования, на станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой. Подходит для систем, где требуется частое ручное управление и гарантированное отключение при аварии.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 18 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон настройки защиты от перегрузки: 320 А - указано неверно; фактическая настройка возможна только на 32 А, так как это фиксированное устройство, не регулируемое
• Вид привода: электромагнитный - обеспечивает быстрое срабатывание при КЗ
• Тип элемента управления: рычажковый - удобен для ручного включения/выключения
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Тип подключения: винтовые зажимы - надёжное соединение проводов
• Способ монтажа: на монтажную плату - устанавливается в щитах через отверстия и фиксируется болтами
• Конструкция: стационарная - не предназначена для выдвижения или демонтажа без отключения питания
• Моторный привод: да - возможность подключения внешнего привода для удалённого управления
• Степень защиты IP30 - защищён от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды и пыли
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА66-31 монтируется на монтажную плату с помощью отверстий для крепления. Для установки необходима панель толщиной до 5 мм. Диаметр отверстий должен соответствовать габаритам корпуса - рекомендуется проверить чертёж перед сверлением. Подключение осуществляется через винтовые зажимы: сечение проводов - до 25 мм2 (медь). Моторный привод подключается дополнительно, требует отдельного источника питания 24–220 В постоянного или переменного тока. Обратите внимание: устройство не имеет вспомогательных контактов, поэтому нельзя использовать его для дистанционной сигнализации состояния “вкл/выкл” без внешних модулей.

Безопасность и стандарты

Выключатель ВА66-31 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность. Устройство не предназначено для установки во влажных помещениях, на улице или в местах с повышенной запылённостью. Наличие защиты по минимальному напряжению повышает безопасность при просадках сети, исключая самопроизвольное включение оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (18 кА) - подходит для сетей с большими токами КЗ
• Комбинированный расцепитель - одновременная защита от перегрузки и короткого замыкания
• Поддержка моторного привода - позволяет автоматизировать управление
• Фиксированный номинал 32 А - исключает ошибки настройки
• Устойчивость к механическим воздействиям благодаря прочной стационарной конструкции

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитан только на переменный ток 50/60 Гц
• IP30 не защищает от влаги и пыли - недопустимо использование в открытых шкафах, на улице, в цехах с брызгами или пылью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния без дополнительных устройств
• Нельзя изменять порог срабатывания перегрузки - номинал жёстко задан 32 А, несмотря на указание “диапазон 320 А” в спецификации (эта строка является ошибкой в данных производителя)
• Требуется стационарная установка - не подлежит выдвижению или замене без отключения всей цепи

Примеры использования

• Щитовая автоматики на производственной линии - защита двигателя 22 кВт
• Распределительный щит насосной станции - отключение при скачке тока
• Централизованное управление группой станков - с использованием моторного привода
• Объекты с высокой вероятностью КЗ - сварочные аппараты, печи, мощные преобразователи

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - оптимально 4–10 мм2 для 32 А, максимум 25 мм2
• Используйте изоляторы и термоусадку на входных клеммах - даже при IP30 риск короткого замыкания между фазами остаётся
• При подключении моторного привода следите за полярностью и уровнем напряжения - некорректное питание выводит привод из строя
• Не используйте этот автомат вместо УЗО - он не реагирует на утечки тока на землю
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Если нужна сигнализация состояния - добавьте реле контроля положения или микросwitch
