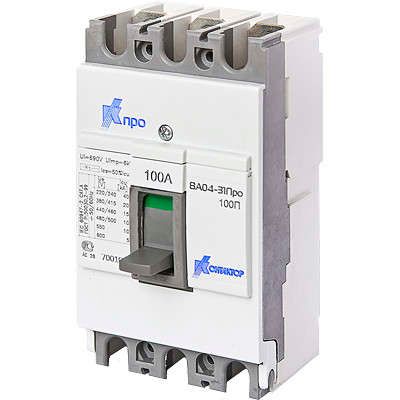

Автоматический выключатель ВА04-31 Про 125П от Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 32 А и отключающей способностью 20 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство смонтировано на монтажную плату, подходит для стационарной установки в щитах и распределительных устройствах.

Назначение и область применения

ВА04-31 Про 125П используется для безопасного включения, отключения и защиты электрических цепей переменного тока в системах низкого напряжения до 660 В. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в промышленных щитах, на станках, конвейерах, в системах управления и других объектах с жесткими требованиями к надёжности коммутации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Напряжение: до 660 В переменного тока (AC)
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для коротких замыканий)
• Уставка срабатывания магнитного расцепителя: 12,5 × I_n - то есть сработает при токе 400 А (32 А × 12,5)
• Способ монтажа: на монтажную плату (фиксация через отверстия в корпусе)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Привод: ручной - управление осуществляется рычагом
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление
• Схема: 340010 - внутренняя схема подключения согласно документации производителя

Совместимость и монтаж

ВА04-31 Про 125П предназначен для установки на монтажную плату - фиксируется с помощью отверстий в основании корпуса. Для монтажа требуется подготовить отверстия соответствующего размера и закрепить устройство болтами. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Обязательно соблюдать момент затяжки винтов, указанный в технической документации, чтобы избежать перегрева контактов. Устройство не имеет DIN-рейки - не совместимо с типичными шкафами с рейкой, требует специальной сборки.

Безопасность и стандарты

ВА04-31 Про 125П соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает гашение дуги внутри корпуса, предотвращая выброс горячих частиц. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - применение допускается только в сухих, закрытых помещениях.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать устройство в мощных промышленных сетях
• Комбинированный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от внезапных КЗ
• Установка на монтажную плату даёт гибкость в проектировании щитов - удобно для нестандартных решений
• Климатическое исполнение УХЛ3 делает его пригодным для работы в условиях России и стран СНГ

Ограничения применения

• Не подходит для установки на DIN-рейку - требует отдельной платформы
• Отсутствие вспомогательных контактов исключает возможность дистанционного контроля состояния или сигналов аварии
• Защита IP20 запрещает использование во влажных, пыльных или открытых средах
• Уставка магнитного расцепителя фиксирована на 12,5 In - невозможно регулировать порог срабатывания
• Не предназначен для частых операций включения/отключения - не является аппаратом управления, только защиты

Примеры использования

• Щитовая защита главного входа на производственной линии
• Защита двигателя 22 кВт в составе пускателя
• Распределительный щит в цехе с высокой нагрузкой и риском КЗ
• Система питания насосной станции в закрытом помещении

Практические советы

• При выборе проверьте, что посадочные отверстия на вашей плате точно соответствуют габаритам ВА04-31 Про 125П - отличаются от стандартных модульных выключателей
• Не используйте устройство там, где возможны брызги воды, конденсат или пыль - даже малый уровень загрязнения снижает срок службы
• При монтаже обязательно протестируйте срабатывание после установки - проверьте ручное включение/отключение и убедитесь, что контакты плотно затянуты
• Для обслуживания отключите питание полностью - устройство не имеет видимого разрыва, но при отключенном положении контакты всё равно находятся под напряжением с одной стороны
• Если нужна сигнализация состояния - добавьте отдельный реле контроля или используйте другой тип автомата с вспомогательными контактами
