Комплект зажимов 3-х полюсный до 50A для ВА04-31Про(комплект из трех) | 7001216 Контактор (Legrand)

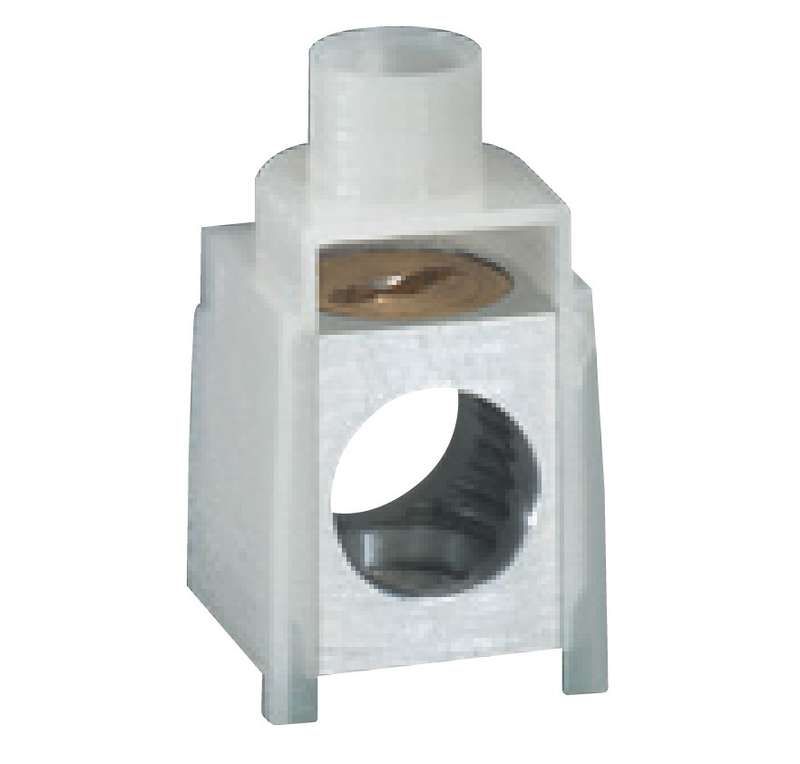

Комплект зажимов для трехполюсного контактора до 50 ампер (комплект из трех) от Контактор Ульяновск - это готовый набор для надежного подключения проводов к контактному узлу трехполюсного контактора серии KPRO. Артикул 7001216 предназначен для установки на устройства типа ВА04-31Про и обеспечивает безопасную передачу тока до 50 А.

Назначение и область применения

Этот комплект используется для быстрого и надежного соединения силовых кабелей с входными и выходными клеммами трехполюсного контактора. Подходит для монтажа в распределительных щитах, автоматизированных системах управления и электрооборудовании промышленных объектов. Комплект из трёх зажимов позволяет заменить отдельные клеммы при ремонте или модернизации контакторов серии KPRO, особенно когда оригинальная фиксация повреждена или недоступна.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до этого значения без перегрева;
• Максимальное напряжение: соответствует классу оборудования до 690 В переменного тока (по стандарту IEC);
• Степень защиты IP20 - защищает от доступа пальцев и крупных частиц, но не предназначена для работы во влажной среде или вне корпуса;
• Тип изделия: комплект монтажный - состоит из трёх одинаковых зажимов для каждого полюса контактора;
• Климатическое исполнение УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, допустима повышенная влажность и наличие конденсата внутри шкафа;
• Способ монтажа: на аппарат - устанавливается непосредственно на клеммы контактора, не требует дополнительных креплений.

Совместимость и монтаж

Зажимы совместимы исключительно с контактными устройствами серии KPRO, в частности с моделью ВА04-31Про. Монтаж выполняется путём плотного вставления каждого зажима в гнездо клеммы контактора до характерного щелчка. Перед установкой необходимо отключить питание и проверить соответствие сечения провода - рекомендовано использовать медные жилы с площадью сечения от 1,5 до 10 мм2. Нельзя применять эти зажимы для других серий контакторов даже при внешнем сходстве клемм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет внутреннюю сертификацию производителя на соответствие нормам безопасности для коммутирующих устройств. Применение в соответствии с указанными параметрами гарантирует предотвращение нагрева, искрообразования и возгорания. Открытые контакты находятся внутри корпуса аппарата - использование вне шкафа запрещено.

Преимущества

• Готовый комплект из трёх элементов - экономит время при сборке или замене;
• Выполнены из высокопрочного термостойкого материала - устойчивы к нагреву при длительном режиме работы;
• Фиксируются механически без болтов - снижает риск люфта и потери контакта;
• Цветовая маркировка и форма обеспечивают правильную ориентацию при установке;
• Подходят для сервисного обслуживания - можно менять без демонтажа всего контактора.

Ограничения применения

• Не для постоянного тока выше 50 А - возможен отказ при работе с DC;
• Не предназначены для открытых установок - степень защиты IP20 не защищает от воды, пыли и брызг;
• Не подходят для контакторов других брендов, кроме Контактор Ульяновск / KPRO;
• Запрещён монтаж при наличии оксидной плёнки на проводе - требуется зачистка жил перед установкой;
• Не рекомендуется многократная переустановка - после нескольких раз /монтажа возможно ослабление зажима.

Примеры использования

Комплект зажимов для трехполюсного контактора до 50 ампер применяется в:

• Щитах управления насосными станциями;
• Автоматических линиях производства с частичным управлением;
• Оборудовании для тепловых печей и нагревательных элементов;
• Системах аварийного отключения двигателей;
• Ремонте старых контакторов ВА04-31Про при необходимости замены износившихся клемм.

Практические советы

• Перед установкой всегда проверяйте, что контактор полностью обесточен и заряды с конденсаторов сброшены;
• Используйте отвертки с изолированными ручками - хотя зажимы имеют IP20, работа рядом с токоведущими частями опасна;
• Проверьте усилие затяжки - слишком слабое крепление вызывает нагрев, слишком сильное - деформирует пластиковую часть;
• При замене одного зажима лучше заменить весь комплект - так гарантирована равномерность контакта всех полюсов;
• Храните в сухом месте - даже при UHL3 материал чувствителен к длительному воздействию влаги вне корпуса.
