Выключатель автоматический ВА04-31Про, 3P, 25А, Icu-10kA (125C) | 7001003 Контактор (Legrand)

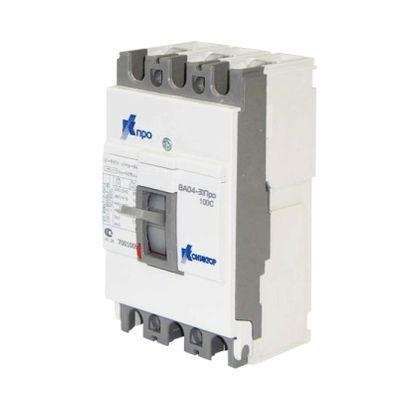

Автоматический выключатель ВА04-31 Про 125C Контактор - трёхполюсный коммутационный аппарат с номинальным током 25 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на DIN-рейку и подходит для использования в промышленных установках с переменным током до 660 В.

Назначение и область применения

ВА04-31 Про 125C Контактор используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и отключает ток в штатных условиях, а при аварийных ситуациях - автоматически размыкает цепь. Применяется в системах низкого напряжения: распределительных щитах, пультах управления, на станках, конвейерах, насосных станциях и других промышленных объектах с переменным током до 660 В.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Род тока: Переменный (AC)
• Номинальное напряжение: 660 В
• Тип расцепителя: Электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 16In (при 25 А - 400 А)
• Диапазон регулировки срабатывания при коротком замыкании: 250 А
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Способ монтажа: На DIN-рейку (монтажная плата)
• Привод: Ручной (рычажок для включения/отключения)
• Указатель расцепления: Есть (визуально показывает причину отключения)
• Вспомогательные контакты: Отсутствуют
• Схема: 340010

Совместимость и монтаж

ВА04-31 Про 125C Контактор совместим со стандартными DIN-рейками типа TS35. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются моментом 0,8–1,0 Нм. Обязательно соблюдать полярность фаз при подключении. Поскольку устройство имеет стационарную конструкцию, его нельзя демонтировать без отключения питания. Устройство не требует специальных инструментов, кроме отвертки с битой PZ2.

Безопасность и стандарты

ВА04-31 Про 125C Контактор соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - не предназначен для открытых площадок или сырых помещений. Указатель расцепления позволяет оперативно определить причину отключения - перегрузка или КЗ - что снижает время диагностики.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (до 400 А).
• Надёжное механическое расцепление благодаря пружинному механизму - даже при слабом контакте контакт быстро разъединяется.
• Визуальный индикатор положения и причины отключения повышает безопасность обслуживания.
• Компактный литой корпус обеспечивает долговечность и устойчивость к вибрациям.
• Совместим с широким спектром промышленных щитов и модульных решений.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC).
• IP20 не допускает использование во влажных, запылённых или наружных помещениях - требуется дополнительная защита (корпус IP54+).
• Отсутствие вспомогательных контактов не позволяет использовать его в системах удалённого контроля или сигнализации.
• Фиксированная уставка магнитного расцепителя (16In = 400 А) не подстраивается - не подходит для цепей с высокими пусковыми токами выше 400 А без предварительного учёта.
• Не рекомендован для частого ручного включения/отключения более 10 раз в день - возможен износ механизмов.

Примеры использования

• Защита двигателя 15 кВт на конвейере (ток 25 А, пусковой ток до 150 А).
• Щитовая защита группы освещения в цеху с напряжением 400 В.
• Распределительный щит станции водоснабжения с насосами мощностью до 18 кВт.
• Линии питания сварочных аппаратов с импульсными нагрузками (если пусковой ток не превышает 400 А).

Практические советы

• Выбирая ВА04-31 Про 125C Контактор, проверьте, чтобы расчетный рабочий ток цепи был ≤ 25 А, а пусковой ток - ниже 400 А.
• Если в цепи есть частые пуски (например, компрессоры), убедитесь, что тепловой расцепитель успевает остыть между включениями - иначе будет ложное срабатывание.
• При сборке щита используйте изолированные клеммы и следите за плотностью затяжки - недостаточно затянутый контакт вызывает нагрев.
• Для систем с необходимостью дистанционного управления выбирайте другую модель с вспомогательными контактами - этот вариант не поддерживает такие функции.
• Проверяйте состояние устройства каждые 6 месяцев: протирайте контакты, убеждайтесь, что рычажок свободно перемещается, а индикатор работает.
