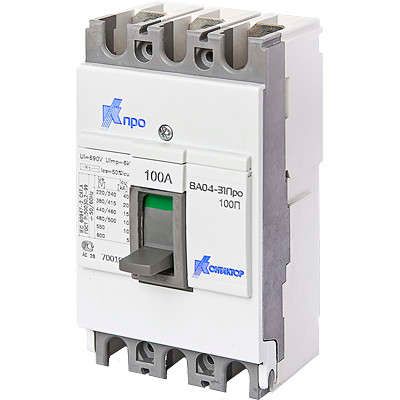

Выключатель автоматический ВА04-31Про, 3P, 20А, Icu-35kA (125В) | 7001042 Контактор (Legrand)

Автоматический выключатель ВА04-31 Про 125В от Контактор Ульяновск - трёхполюсный аппарат с номинальным током 20 А и отключающей способностью 36 кА, предназначенный для защиты цепей переменного тока в распределительных щитах. Монтаж на плату и возможность установки в любых положениях делают его универсальным решением для сложных схем, особенно там, где важна компактность.

Назначение и область применения

ВА04-31 Про 125В используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в силовые и распределительные щиты промышленного оборудования: станков, конвейеров, систем вентиляции, насосных групп. Применяется в условиях, требующих высокой надёжности и ограниченном пространстве - например, в модульных щитах, панелях управления, ящиках с плотной компоновкой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Отключающая способность: 36 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 36 тысяч ампер
• Напряжение: до 660 В переменного тока (AC)
• Тип расцепителя: комбинированный - электромагнитный (для защиты от КЗ) и тепловой (для защиты от перегрузки)
• Уставка срабатывания магнитного расцепителя: 20In - сработает при токе, превышающем номинальный в 20 раз (400 А при 20 А номинала)
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −40C до +40C
• Конструкция: стационарное исполнение - не предназначен для частого отключения вручную
• Привод: ручной - управление только через рычаг
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

ВА04-31 Про 125В монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки требуется подготовленное отверстие соответствующего размера и фиксация болтами или заклёпками. Подключение проводов допускается как сверху, так и снизу - это упрощает трассировку кабелей внутри щита. Корпус не имеет клемм для внешних устройств - дополнительные модули (например, НР, РМН, ДК) не поддерживаются этим вариантом исполнения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция корпуса предотвращает случайный контакт с токоведущими частями. Отключение происходит при достижении порогов тока, заданных расцепителем - обеспечивает защиту как человека, так и оборудования. IP20 не гарантирует защиту от пыли и влаги - применение возможно только в сухих, закрытых помещениях.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для сетей с большими потенциальными токами КЗ
• Гибкий монтаж: можно подключать провода сверху или снизу - снижает сложность сборки щита
• Увеличенный срок службы до 15 лет - благодаря усиленной механической износостойкости
• Компактные габариты - оптимизирует использование места в щите
• Устойчивость к колебаниям температуры - работает в широком диапазоне при UHL3

Ограничения применения

• Не устанавливается на DIN-рейку - требует специальной платы или основания
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния или дистанционное управление
• IP20 - запрещено использовать во влажных, пыльных или открытых средах
• Ручной привод - не поддерживает автоматическое включение после срабатывания
• Фиксированная уставка магнитного расцепителя (20In) - нельзя регулировать чувствительность к КЗ

Примеры использования

• Защита двигателя 15 кВт в панели управления станком
• Распределение питания на участке конвейера с несколькими потребителями
• Щитовая группа в производственном цеху с жесткими требованиями к компактности
• Система аварийного отключения в помещении с контролируемым микроклиматом

Практические советы

• При проектировании щита учтите, что ВА04-31 Про 125В требует отдельного крепления - не используйте стандартные рейки
• Выбирайте сечение кабеля согласно таблице для 20 А (обычно 2,5–4 мм2 медный провод)
• Проверьте, чтобы рабочее напряжение сети не превышало 660 В - превышение недопустимо
• Не устанавливайте в местах с возможным попаданием брызг, пара или пыли - даже малые частицы могут повредить механизм
• При замене аналогичного устройства проверьте соответствие типоразмера и глубины посадочного места
