Выключатель автоматический ВА04-31Про, 3P, 16А, Icu-35kA (125В) | 7001041 Контактор (Legrand)

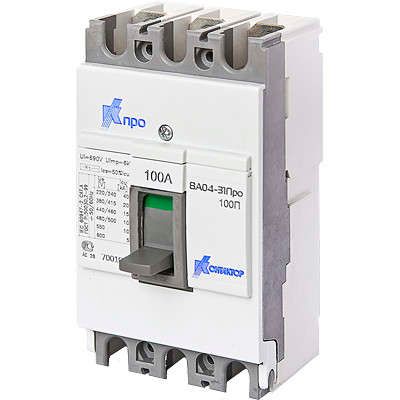

Автоматический выключатель ВА04-31 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 35 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на плату и применяется в системах переменного тока до 660 В.

Назначение и область применения

ВА04-31 Про используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Применяется в распределительных щитах, пультах управления, оборудовании с малой и средней мощностью: станках, насосах, конвейерах, системах освещения и других устройствах низковольтных сетей. Подходит для установки в контролируемых внутренних помещениях с умеренным климатом.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 16 А
• Род тока: переменный (AC)
• Номинальное напряжение: до 660 В
• Отключающая способность: 35 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Тип расцепителя: электромагнитный (быстрый сброс при КЗ) + тепловой (защита от длительной перегрузки)
• Уставка магнитного расцепителя: 25 In - сработает при токе, превышающем номинальный в 25 раз
• Способ монтажа: на монтажную плату (PCB), без DIN-рейки
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - предназначен для работы в закрытых помещениях с температурой от −25C до +40C и умеренной влажностью
• Привод: ручной, через рычаг
• Вспомогательные контакты: отсутствуют
• Конструкция: стационарное исполнение - не предусматривает возможность съёмного монтажа

Совместимость и монтаж

ВА04-31 Про монтируется непосредственно на печатную плату с помощью выводов. Для надёжного соединения используются винтовые зажимы - необходимо затягивать провода с моментом, соответствующим рекомендациям производителя. Установка возможна только в местах с жестко фиксированной конструкцией. Не совместим с DIN-рейками. Размеры и расположение выводов должны точно соответствовать габаритам платы - проверьте схему 340010 перед проектированием PCB.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловая - против перегрузок, магнитная - против сверхтоков. Отключение происходит без взрывов и выбросов дуги благодаря герметичной конструкции литого корпуса.

Преимущества

• Высокая отключающая способность (35 кА) позволяет использовать устройство даже в сетях с высокими потенциальными токами КЗ
• Двухрасцепительная система обеспечивает точную защиту как от кратковременных скачков, так и от долговременных перегрузок
• Литой корпус повышает механическую прочность и снижает риск пробоя внутри аппарата
• Простая ручная операция - удобно для обслуживания и аварийного отключения
• Подходит для плотной компоновки на плате - экономит место в шкафах и модулях

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений - степень защиты IP20 исключает использование во влажной или запылённой среде
• Отсутствие вспомогательных контактов не позволяет реализовать сигнализацию состояния или удалённое управление
• Фиксированный монтаж на плату делает невозможным замену без демонтажа всей платы
• Не работает при постоянном токе - только для переменного тока AC
• Климатическое исполнение УХЛ3 требует соблюдения температурного режима; не допускается работа ниже −25C

Примеры использования

• Защита силового контура станка ЧПУ с питанием 400 В
• Автоматическая защита группы светильников в производственном цеху
• Вводной автомат в распределительном щите оборудования с ограниченным пространством
• Компонент в сборке панели управления конвейерной линии

Практические советы

• При выборе ВА04-31 Про обязательно проверьте соответствие посадочных отверстий на вашей плате - габариты и шаг выводов должны совпадать с документацией
• Не используйте этот выключатель там, где требуется подключение к системе контроля - он не имеет вспомогательных контактов
• При монтаже на плату избегайте перегрева при пайке - нагрев выше 260C может повредить пластиковую оболочку
• Для увеличения срока службы не перегружайте устройство - рабочий ток не должен превышать 80% от 16 А (не более 12–13 А постоянно)
• Если нужна защита с возможностью снятия - рассмотрите модели с DIN-креплением, такие как серия KPRO от того же производителя
