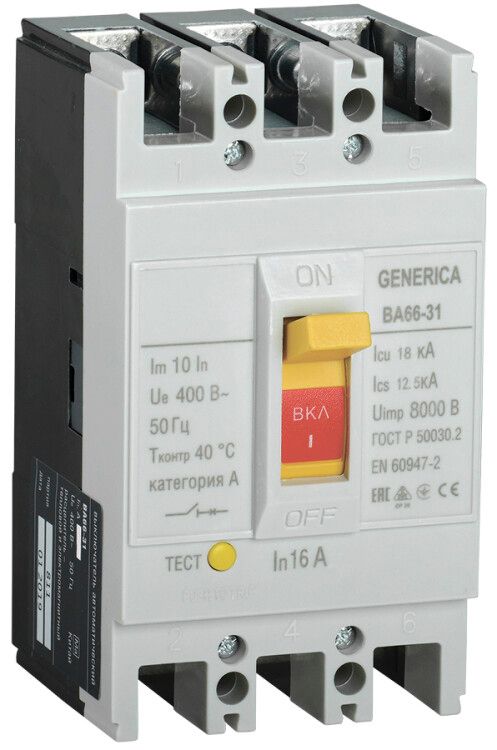

Выключатель автоматический ВА66-31 3Р 16А 18кА GENERICA | SAV10-3-0016-G IEK

Автоматический выключатель ВА66-31 от GENERICA - трёхполюсное устройство на 16 А и 18 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки на монтажную плату, обеспечивает надёжное отключение при аварийных ситуациях и поддерживает частые оперативные включения. Артикул sav10-3-0016-g соответствует серии ВА66.

Назначение и область применения

Выключатель автоматический ВА66-31 используется для защиты электрических цепей переменного тока с напряжением до 400 В. Он отключает питание при перегрузке или коротком замыкании, предотвращая повреждение оборудования и возгорание. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или ремонте. Подходит для установки в щитах управления, на пультах станков, конвейеров, насосных систем и других промышленных объектах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 18 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (мгновенно) и перегрузку (с задержкой)
• Способ монтажа: монтажная плата - устанавливается на печатную плату через отверстия, не требует DIN-рейки
• Степень защиты IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды
• Тип подключения: винтовое - провода зажимаются болтами, требуется отвёртка
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод
• Защита по минимальному напряжению: да - отключится при снижении напряжения ниже порогового значения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип элемента управления: рычажковый - удобный механический переключатель положения “Вкл./Выкл.”
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА66-31 монтируется исключительно на монтажную плату - он не совместим с DIN-рейками. Для установки нужны отверстия под выводы и крепёжные площадки. Диаметр отверстий и расположение выводов должны точно соответствовать габаритам устройства. Моторный привод подключается отдельно - требует наличия внешнего управляющего сигнала. Винтовое подключение требует зачистки жил проводов и равномерного затягивания клемм - избыточный момент может повредить корпус. Нельзя использовать с проводами большего сечения, чем рекомендовано производителем - риск перегрева.

Безопасность и стандарты

Устройство соответствует требованиям к автоматическим выключателям для промышленного использования. Защита IP30 гарантирует, что внутренние части не доступны для прикосновения инструментами, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной оболочки. Отключение при понижении напряжения предотвращает запуск оборудования при нестабильном питании, что важно для безопасности технологических процессов.

Преимущества

• Двухступенчатая защита - сочетание теплового и электромагнитного расцепителей обеспечивает точное срабатывание как при медленной перегрузке, так и при внезапном КЗ
• Поддержка моторного привода - позволяет интегрировать выключатель в системы автоматизации без ручного вмешательства
• Высокая отключающая способность (18 кА) - подходит для мощных промышленных сетей с высокими токами КЗ
• Долгий срок службы (15 лет) - благодаря прочной конструкции и качественным материалам
• Функция защиты от недопустимо низкого напряжения - предотвращает некорректную работу оборудования при просадках сети

Ограничения применения

• Не предназначен для установки на DIN-рейку - только монтаж на плату
• IP30 не обеспечивает защиту от пыли и влаги - нельзя применять в открытых или сырых местах без бокса
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния (“включен”, “отключен”) к контроллеру
• Номинальный ток ограничен 16 А - не подойдёт для нагрузок выше этого значения
• Диапазон настройки перегрузки указан как 160 А - это опечатка; фактически ток расцепления фиксирован на 16 А, регулировка невозможна

Примеры использования

• Щит управления станком с ЧПУ - защита трёхфазного двигателя от перегрузки
• Конвейерная линия - отключение питания при аварии, с возможностью дистанционного включения через моторный привод
• Система водоснабжения - управление насосом, защита от скачков напряжения
• Индустриальный осветительный щит - коммутирование групп светильников с функцией защиты

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате габаритам ВА66-31 - неверное сверление сделает устройство непригодным
• При использовании моторного привода убедитесь, что источник управления имеет нужное напряжение и мощность - иначе привод не сработает
• Не используйте выключатель в качестве обычного рубильника - частые ручные включения/отключения с большой нагрузкой сокращают срок службы
• Проверяйте температуру корпуса после первых часов работы - перегрев указывает на плохой контакт или завышенную нагрузку
• Для защиты от пыли и влаги помещайте ВА66-31 в герметичный шкаф с классом защиты IP54 или выше
