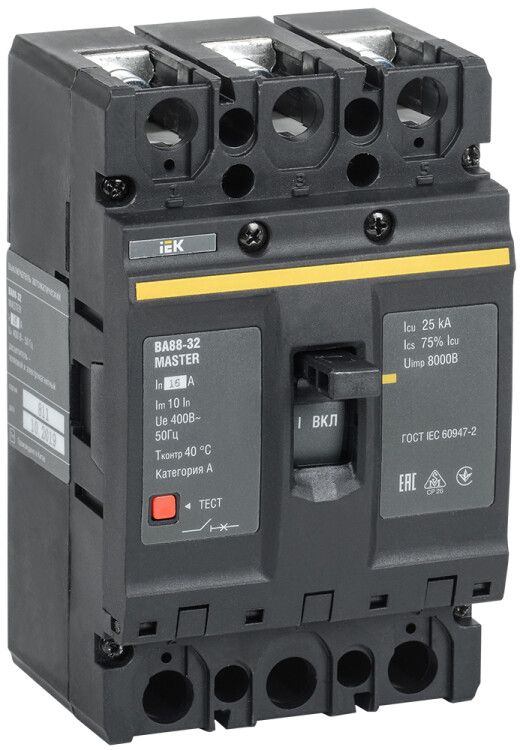

Автоматический выключатель ВА88-32 3Р 16А 25кА MASTER IEK - SVA10-3-0016-02

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 от IEK - надёжное устройство для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, рассчитано на длительную работу в суровых условиях и совместимо с монтажными платами. Артикул sva10-3-0016-02 соответствует серии Master.

Назначение и область применения

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую продолжительное время;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках.

Подходит для установки в распределительных щитах промышленных объектов: станки, конвейеры, насосные группы, системы вентиляции. Применяется там, где требуется высокая отключающая способность и устойчивость к колебаниям температуры.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC) - работает в сетях 380–400 В, частотой 50 Гц.
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ); уставка магнитного расцепителя - 10In, то есть сработает при токе 160 А.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Диапазон рабочих температур: от –40 до +60 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с повышенной влажностью.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Механическая износостойкость: 8500 циклов включения/выключения - долговечный механизм.
• Тип подключения: винтовое - для медных проводов сечением, соответствующим 16 А.
• Индикация: да - положение рычага показывает состояние (вкл./выкл.), визуально определяется срабатывание.
• Моторный привод: да - позволяет удалённо включать/отключать устройство через внешний привод (не в комплекте).
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 монтируется на DIN-рейку или на монтажную плиту. Конструкция - встраиваемая, что требует подготовки ниши в щите. Подключение силовых проводов - винтовое, рекомендуется использовать провода сечением 1–4 мм2 (медные). Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить контактные зажимы. Обратите внимание: устройство не имеет вспомогательных контактов - для сигнализации состояния потребуется внешнее решение.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита от минимального напряжения и двухступенчатый расцепитель обеспечивают соответствие нормам безопасности для промышленного электрооборудования. IP30 исключает использование во влажных или открытых местах - для таких условий необходима дополнительная герметизация или корпус выше класса защиты.

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях.
• Широкий диапазон температур (-40…+60 C) делает его пригодным для работы в неотапливаемых цехах и на улице внутри щитов.
• Наличие моторного привода позволяет интегрировать устройство в систему автоматизации без модификаций.
• Компактный литой корпус упрощает установку и снижает риск механических повреждений.
• Готовность к установке дополнительных устройств (по заявке) - гибкость для будущего расширения функционала.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• IP30 не защищает от влаги - запрещена установка в сырых, пыльных или открытых местах без дополнительной защиты.
• Отсутствие вспомогательных контактов - нельзя напрямую передать сигнал “отключен” в систему контроля без внешних модулей.
• Уставка теплового расцепления фиксирована - нельзя регулировать порог перегрузки, он всегда равен 16 А.
• Не подходит для защиты двигателей с высокими пусковыми токами - возможны ложные срабатывания при пуске.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с мощностью до 10 кВт.
• Вентиляционный шкаф в холодильном цеху - благодаря широкому температурному диапазону.
• Распределительный щит на складе с конвейерной линией - при наличии моторного привода можно дистанционно отключать участок.
• Объекты с нестабильным питанием - защита от просадок напряжения предотвращает выход из строя чувствительной аппаратуры.

Практические советы

• При выборе места установки учтите, что устройство требует свободного доступа для обслуживания - не устанавливайте плотно друг к другу.
• Проверьте сечение кабеля: для 16 А используйте медный провод минимум 2,5 мм2, лучше - 4 мм2 для запаса по нагреву.
• Если нужна сигнализация срабатывания - установите отдельный вспомогательный контакт или реле.
• При использовании моторного привода - проверьте совместимость с вашим управляемым устройством (напряжение, ток, тип сигнала).
• Не забывайте про периодическую проверку: хотя срок службы 15 лет, ежегодный осмотр контактов и механизма продлит жизнь выключателю.
