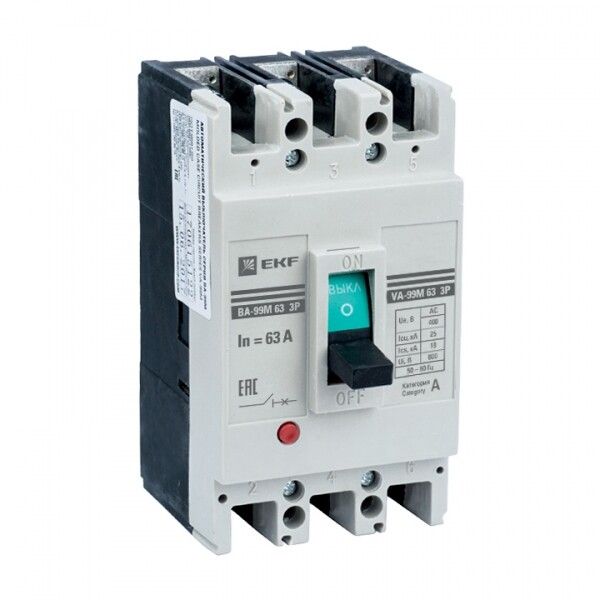

Автоматический выключатель ВА-99М 63/16А 3P 25кА EKF Basic | mccb99-63-16m

Автоматический выключатель 3 полюса 63/16А 25кА ВА-99М - компактное коммутационное устройство от EKF, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель ВА-99М с номинальным током 16 А и отключающей способностью 25 кА подходит для промышленного оборудования, распределительных щитов и систем с шинным подключением.

Назначение и область применения

Автоматический выключатель 3 полюса 63/16А 25кА ВА-99М используется для защиты трёхфазных сетей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в промышленных условиях: на станках, конвейерах, в распределительных щитах, на электроподстанциях и в других объектах с высокими требованиями к надёжности. Устройство обеспечивает нечастые ручные включения и отключения нагрузки, а также автоматическую защиту от перегрузок и коротких замыканий.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Частота: 50 Гц
• Тип расцепителя: электромагнитный и тепловой (термомагнитный)
• Уставка срабатывания магнитного расцепителя: 496 А
• Диапазон настройки защиты от перегрузки: фиксированная - 16 А
• Диапазон срабатывания без задержки при КЗ: 160 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 до +55 C)
• Способ подключения: шинное (на DIN-рейку через контактную планку)
• Тип подключения силовой цепи: болтовое
• Вид привода: ручной, рычажный
• Конструкция: компактное литое устройство в одном корпусе
• Индикация: есть указатель расцепления
• Вспомогательные контакты: отсутствуют
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель 3 полюса 63/16А 25кА ВА-99М монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется болтовым зажимом - требует затяжки моментом, соответствующим рекомендациям производителя. Шинное подключение позволяет легко интегрировать устройство в сборные распределительные системы. Для работы требуется свободное пространство вокруг аппарата для теплоотвода. Устройство совместимо с другими элементами серии ВА-99М, включая опциональные моторные приводы и индикаторы отключения, хотя в данной модели они не установлены.

Безопасность и стандарты

Автоматический выключатель 3 полюса 63/16А 25кА ВА-99М соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Конструкция защищена от случайного прикосновения к токоведущим частям (IP30). Корпус изготовлен из термостойкой ABS-пластмассы, что снижает риск возгорания при аварийных ситуациях. Наличие указателя расцепления позволяет визуально определить причину отключения - перегрузка или КЗ.

Преимущества

• Компактные габариты и сниженный вес благодаря упрощённой конструкции
• Высокая отключающая способность (25 кА) - подходит для мест с высоким уровнем коротких замыканий
• Термомагнитный расцепитель обеспечивает двойную защиту: от длительной перегрузки и внезапного КЗ
• Устойчивость к экстремальным температурам (-40…+55 C) делает модель пригодной для холодных и жарких помещений
• Серия ВА-99М - экономичная версия классических выключателей ВА-99, сохраняющая надёжность
• Длительная гарантия - 7 лет

Ограничения применения

• Не предназначен для частых операций включения/выключения - не рассчитан на интенсивное коммутирование
• IP30 не обеспечивает защиту от влаги; не применяется во влажных помещениях без дополнительной защиты
• Отсутствуют вспомогательные контакты - нельзя использовать для удалённой сигнализации состояния или автоматизации
• Фиксированный порог перегрузки (16 А) - невозможно настроить другую уставку
• Подходит только для трёхфазных сетей; однофазные цепи не защищаются полностью

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в цеху
• Распределительный щит на производстве с несколькими потребителями
• Щитовая наружной установки в условиях сурового климата
• Система питания конвейерной линии с высокими пусковыми токами

Практические советы

• При монтаже проверьте соответствие сечения проводов номинальному току 16 А - используйте медные жилы минимум 2,5 мм2
• Обеспечьте достаточный воздушный зазор вокруг автомата для отвода тепла - особенно при плотной групповой установке
• При использовании в холодных условиях (ниже -20 C) перед первым включением дайте устройству адаптироваться к температуре
• Если нужна сигнализация отключения - выбирайте другие модели серии с вспомогательными контактами
• Для автоматического управления можно дополнительно установить внешний моторный привод - он совместим с этой серией
• Проверяйте состояние контактов и механики каждые 6–12 месяцев при интенсивной эксплуатации
