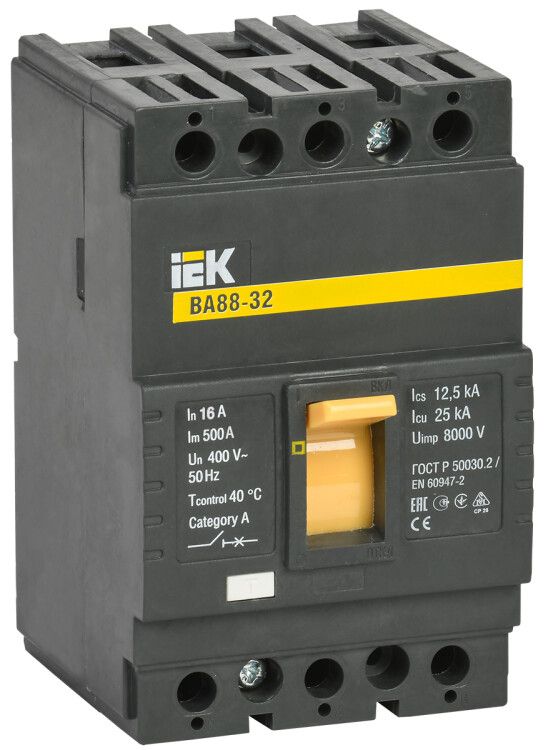

Автоматический выключатель ВА88-32 KARAT 3П 16А 25кА IEK SVA10-3-0016

Автоматический выключатель ВА88-32 3Р 16А 25кА от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Этот прибор из серии KARAT подходит для промышленных щитов, где важна компактность и надёжность. Артикул sva10-3-0016 соответствует модели с трёхполюсным исполнением, номиналом 16 А и отключающей способностью 25 кА.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 16А 25кА используется для защиты силовых цепей переменного тока в промышленных электроустановках. Он обеспечивает автоматическое отключение при перегрузке, коротком замыкании и снижении напряжения ниже допустимого уровня. Также поддерживает ручное включение и отключение - удобно для обслуживания и аварийного отключения. Подходит для установки в распределительных щитах на заводах, в цехах, на конвейерах и у станков с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Количество полюсов: 3
• Номинальный ток: 16 А
• Отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 31,3 × Iн = 500 А - сработает при токе около 500 А
• Уставка расцепителя перегрузки: 500 А - указана как максимальный ток, при котором срабатывает магнитный расцепитель; фактическая уставка перегрузки определяется тепловым элементом (обычно 1–1,2×Iн)
• Род тока: переменный (AC)
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Способ монтажа: на DIN-рейку (по стандарту EN 60715)
• Тип подключения: винтовые зажимы - подходят для медных проводов сечением до 16 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Тип элемента управления: рычажковый - наглядное положение “Вкл/Выкл”
• Расцепитель минимального напряжения: да - отключается при падении напряжения ниже порогового значения (защита от самозапуска)
• Вид привода: ручной - управление осуществляется вручную, без автоматического привода
• Моторный привод: да - возможно подключение внешнего моторного привода для дистанционного управления (не входит в комплект)
• Конструкция: стационарная - не предусматривает возможность съёмного модуля
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 16А 25кА совместим с DIN-рейкой шириной 35 мм. Монтаж выполняется с помощью фиксирующих скоб, предусмотренных конструкцией корпуса. Для подключения используйте однопроволочные медные жилы сечением 0,5–16 мм2. Надёжно затягивайте винты моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить контактные площадки. Обратите внимание: прибор не имеет встроенного вспомогательного контакта, поэтому для сигнализации состояния (“Вкл/Выкл”) потребуется внешнее решение. Моторный привод устанавливается дополнительно - он не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель ВА88-32 3Р 16А 25кА соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие этим нормам гарантирует соответствие международным стандартам IEC 60947-2. Сертифицирован для работы в промышленных условиях, включая среды с возможными колебаниями напряжения и частыми пусками оборудования.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, что экономит место в щитах
• Поддержка монтажа на DIN-рейку - упрощает сборку и замену
• Встроенный расцепитель минимального напряжения - предотвращает самозапуск оборудования после восстановления питания
• Высокая отключающая способность (25 кА) - подходит для сетей с большими токами КЗ, типичных для промышленных объектов
• Долгий срок службы - 15 лет при правильной эксплуатации
• Возможность подключения внешних устройств - моторный привод, дополнительные контакты, блокировки

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 исключает использование в открытых помещениях или местах с брызгами воды
• Не имеет встроенных вспомогательных контактов - для контроля состояния требуется дополнительная аппаратура
• Не подходит для постоянного тока (DC) - только для переменного тока AC
• Не рекомендован для бытовых систем - проектирован исключительно для промышленного использования
• Требует точного подбора сечения проводов - при использовании многожильных проводов необходимо применять наконечники

Примеры использования

• Защита двигателя насоса мощностью до 4 кВт в системе водоснабжения цеха
• Отключение линии питание конвейера на пищевом производстве
• Щитовая защита группы сварочных аппаратов с высокими пусковыми токами
• Распределительный щит на металлообрабатывающем предприятии с частыми перепадами нагрузки

Практические советы

• При выборе автомата проверьте, что расчетный ток нагрузки не превышает 16 А - лучше иметь запас 10–20%
• Убедитесь, что посадочный диаметр DIN-рейки соответствует стандарту 35 мм - иначе невозможен монтаж
• Если нужна дистанционная коммутация - заказывайте моторный привод отдельно, совместимый с серией KARAT
• Для подключения многожильных проводов обязательно используйте наконечники типа НШВИ - иначе есть риск ослабления контакта
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Не устанавливайте рядом с источниками тепла выше 40C - это снизит реальный срок службы
