Выключатель автоматический ВА04-35Про, 3P, 125А, Icu-18kA (250C) | 7001101 Контактор (Legrand)

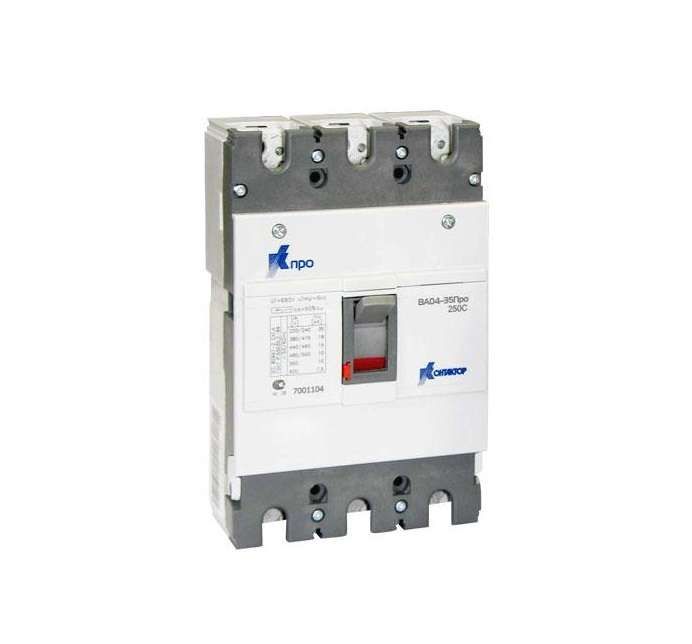

Автоматический выключатель ВА04-35 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 125 А и отключающей способностью 18 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на плату или DIN-рейку, подходит для промышленного оборудования и распределительных щитов.

Назначение и область применения

ВА04-35 Про используется для безопасного включения, отключения и защиты электрических цепей переменного тока в системах низкого напряжения. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в промышленных установках: на станках, конвейерах, пультах управления, в распределительных щитах производственных помещений и объектах с умеренным климатом.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без перегрева
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 18 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать
• Номинальное напряжение: до 660 В - работает в сетях с напряжением до этого значения
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и выдержка времени при длительной перегрузке
• Уставка магнитного расцепителя: 10In - сработает при токе 1250 А (10 × 125 А)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - допустимый температурный диапазон от −40 C до +40 C, устойчив к повышенной влажности
• Способ монтажа: монтажная плата - крепление через отверстия на корпусе; совместим с DIN-рейкой (можно закрепить на рейке)
• Привод: ручной - управление происходит рычагом
• Указатель расцепления: есть - видно, что выключатель отключился аварийно, а не вручную
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию или удалённое управление

Совместимость и монтаж

ВА04-35 Про можно монтировать как на монтажную плату (через крепёжные отверстия), так и на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Обязательно соблюдать момент затяжки винтов, чтобы избежать перегрева контактов. Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации без внешних модулей.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает надёжное гашение дуги внутри литого корпуса. IP20 позволяет применять только в помещениях, где нет доступа к токоведущим частям и нет воздействия влаги или пыли. Климатическое исполнение УХЛ3 гарантирует работу в условиях холодных производственных цехов, но не в открытых или сырых местах.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на долговременные перегрузки, магнитный - на внезапные скачки тока
• Надёжное отключение при токе КЗ до 18 кА - подходит для мощных промышленных нагрузок
• Возможность монтажа как на плату, так и на DIN-рейку - универсальное решение для сборки щитов
• Визуальный индикатор расцепления - легко определить причину отключения без тестирования
• Литой корпус - прочный, герметичный, не требует обслуживания

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный (AC)
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне помещений или в сырых средах
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки
• Фиксированная уставка магнитного расцепителя (10In) - нельзя настроить чувствительность, только приборы с регулируемыми расцепителями позволяют менять порог
• Максимальное напряжение 660 В - не подходит для высоковольтных систем

Примеры использования

• Защита двигателя 75 кВт на конвейере в пищевом производстве
• Распределительный щит станочного парка с несколькими фазными линиями
• Щитовая автоматика в холодильном цехе с температурой до −20 C
• Вводной автомат в распределительном пункте промзоны

Практические советы

• При выборе ВА04-35 Про проверьте, что расчетный ток нагрузки не превышает 125 А - лучше иметь запас 10–20%
• При монтаже на DIN-рейку используйте специальные фиксаторы - не просто “придавите” устройство
• Обязательно проверяйте плотность затяжки винтов после первого включения - нагрев может вызвать ослабление
• Если нужна сигнализация срабатывания - выбирайте модель с вспомогательными контактами или добавьте реле
• Для работы в условиях низких температур (ближе к −40 C) убедитесь, что все соединения выполнены медью, а не алюминием
• ВА04-35 Про - часть серии KPRO, поэтому он совместим с другими элементами этой линейки по форме и креплению
