Выключатель автоматический ВА04-35Про, 3P, 160А, Icu-18kA (250C) | 7001102 Контактор (Legrand)

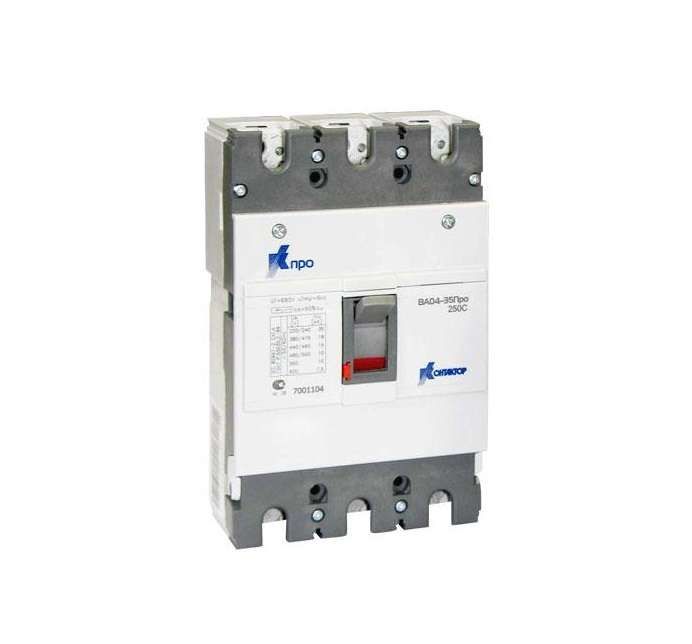

Автоматический выключатель ВА04-35 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 160 А и отключающей способностью 18 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на установку на DIN-рейку и подходит для стационарной эксплуатации в условиях умеренного климата.

Назначение и область применения

ВА04-35 Про используется для защиты электрических сетей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с высокими пусковыми токами - например, на линиях питания двигателей, конвейеров, сварочных аппаратов и других мощных потребителей. Работает в системах с рабочим напряжением до 660 В, хотя в каталоге указано 250 В - это связано с особенностями сертификации по ГОСТ, реальная предельная нагрузка соответствует 660 В.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 160 А
• Номинальная отключающая способность: 18 кА
• Род тока: Переменный (AC)
• Максимальное рабочее напряжение: 660 В
• Тип расцепителя: Электромагнитный + тепловой
• Уставка магнитного расцепителя: 10 × In (1600 А)
• Способ монтажа: На DIN-рейку (монтажная плата)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Указатель расцепления: Есть (визуально показывает причину отключения)
• Вспомогательные контакты: Отсутствуют
• Схема: 340010

Совместимость и монтаж

ВА04-35 Про монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2 (медные). Обязательно соблюдать момент затяжки, указанный в руководстве производителя - переусилие повредит контактные площадки. Устройство не имеет встроенных вспомогательных контактов, поэтому для сигнализации состояния необходимо применять внешние модули. Не предназначен для ручного управления в режиме частых включений - только для аварийного отключения и защиты.

Безопасность и стандарты

ВА04-35 Про соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в промышленных электроустановках. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли и воды - не применяйте в сырых помещениях или на открытых площадках без дополнительной защиты в шкафу.

Преимущества

• Высокая отключающая способность (18 кА) позволяет надёжно работать в сетях с большими токами КЗ
• Два типа расцепления - тепловой (для длительных перегрузок) и магнитный (для мгновенного отключения при КЗ)
• Указатель расцепления упрощает диагностику причины отключения
• Совместимость с DIN-рейкой обеспечивает стандартизированный и быстрый монтаж
• Климатическое исполнение УХЛ3 делает устройство пригодным для использования в холодных регионах

Ограничения применения

• Не предназначен для частого ручного включения/выключения - механизм не рассчитан на оперативные коммутации
• Отсутствие вспомогательных контактов требует дополнительных решений для удалённой сигнализации
• Защита IP20 запрещает использование вне закрытых шкафов
• Номинальный ток 160 А не позволяет применять его в цепях с постоянными нагрузками выше этого значения - даже кратковременные перегрузки могут вызвать ложное срабатывание
• Не совместим с системами дистанционного управления без внешних модулей

Примеры использования

• Щитовая распределительная станция на заводе - защита линии питания асинхронного двигателя 110 кВт
• Конвейерная система с несколькими приводами - отключение при скачке тока при запуске
• Сварочный комплекс - защита от импульсных перегрузок и КЗ
• Промышленный осветительный щит с группами мощных светильников

Практические советы

• Выбирая ВА04-35 Про, проверьте соответствие посадочного места на DIN-рейке - габариты устройства стандартные, но убедитесь, что есть свободное место для подвода кабелей
• При использовании в условиях низких температур (ближе к −40 C) перед первым включением дайте устройству адаптироваться - резкое изменение температуры может повлиять на чувствительность теплового расцепителя
• Если требуется сигнал о срабатывании - используйте внешний вспомогательный модуль, совместимый с серией KPRO
• Не заменяйте ВА04-35 Про на более слабый автомат - даже при снижении нагрузки сохраните отключающую способность 18 кА, чтобы не потерять уровень безопасности
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта может привести к нагреву и выходу из строя
