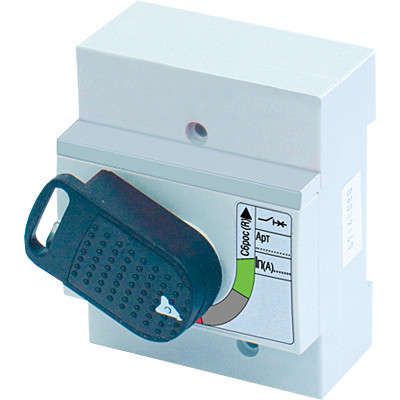

Поворотная рукоятка для ВА04-35Про | 7001221 Контактор (Legrand)

Поворотная рукоятка для контактора ВА04-35Про обеспечивает удобное и безопасное аварийное отключение оборудования. Эта рукоятка совместима с контактными аппаратами серии KPRO от Контактор Ульяновск и других производителей группы Legrand, артикул 7001221.

Назначение и область применения

Поворотная рукоятка для контактора ВА04-35Про предназначена для ручного управления контактором в режиме аварийного отключения. Она позволяет быстро отключить питание устройства без необходимости доступа к внутренним элементам. Подходит для установки на аппаратах, где требуется физический контроль состояния - например, на станках, насосах, конвейерах и системах вентиляции.

Технические характеристики

• Функция: аварийное отключение - обеспечивает механическую блокировку в положении «выкл»
• Наличие оси: да - рукоятка поворачивается на 90°, что исключает случайное включение
• Способ монтажа: на аппарат - устанавливается прямо на корпус контактора ВА04-35Про
• Совместимость: с контактными выключателями и разъединителями - работает с устройствами, имеющими аналогичный механизм зацепления
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с повышенной влажностью и температурой от −25C до +40C
• Цвет: черный - высокая видимость, устойчив к царапинам и воздействию масла
• Тип изделия: рукоятка - не содержит электронных компонентов, полностью механическая

Совместимость и монтаж

Поворотная рукоятка для контактора ВА04-35Про устанавливается непосредственно на выходной вал механизма контактора. Совместима с контактными аппаратами серии KPRO и другими моделями, имеющими тот же тип штока и посадочную гильзу. Для монтажа необходимо совместить ось рукоятки с валом контактора и закрепить фиксирующим кольцом - обычно он уже предусмотрен в конструкции контактора. Перед установкой проверьте соответствие диаметра вала и глубины посадки - расхождения могут вызвать люфт или невозможность поворота.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 для средств управления. Климатическое исполнение УХЛ3 гарантирует надежную работу в условиях промышленных помещений с колебаниями температуры и влажности. Отсутствие электронных компонентов делает её устойчивой к помехам и перегрузкам.

Преимущества

• Механическая надежность - нет зависимости от питания, работает даже при отказе автоматики
• Явное визуальное указание состояния - повернутая рукоятка наглядно показывает, что оборудование отключено
• Защита от невольного включения - ось предотвращает самопроизвольный поворот
• Стандартная совместимость - легко заменяет оригинальные рукоятки других производителей при сохранении функционала

Ограничения применения

• Не предназначен для частых операций включения/отключения - используется только для аварийного отключения
• Не работает с контактными аппаратами без механического выходного вала - требует наличия специального штока
• Не рассчитана на внешнюю среду - не имеет защиты IP выше базовой; не применяется на открытых площадках без бокса
• Несовместима с контактными аппаратами других серий без адаптеров - например, с ВА04-32 или ВА04-50

Примеры использования

• Автоматическая линия сборки - рукоятка расположена рядом с пультом для быстрого экстренного отключения
• Цеховая система вентиляции - обслуживание проводится после поворота рукоятки в положение «выкл»
• Подъемник или транспортер - персонал использует рукоятку перед проведением техобслуживания

Практические советы

• Перед установкой убедитесь, что контактор находится в состоянии «выкл» - попытка установить рукоятку при включенном аппарате может повредить механизм
• Проверьте наличие фиксирующего кольца на валу контактора - если его нет, потребуется заказать запчасть отдельно
• Не используйте силовые рычаги для поворота - избыточная нагрузка может деформировать ось или зубчатый механизм внутри контактора
• При замене старой рукоятки сравните длину и форму новой - даже небольшие отличия могут затруднить доступ или вызвать зажим
