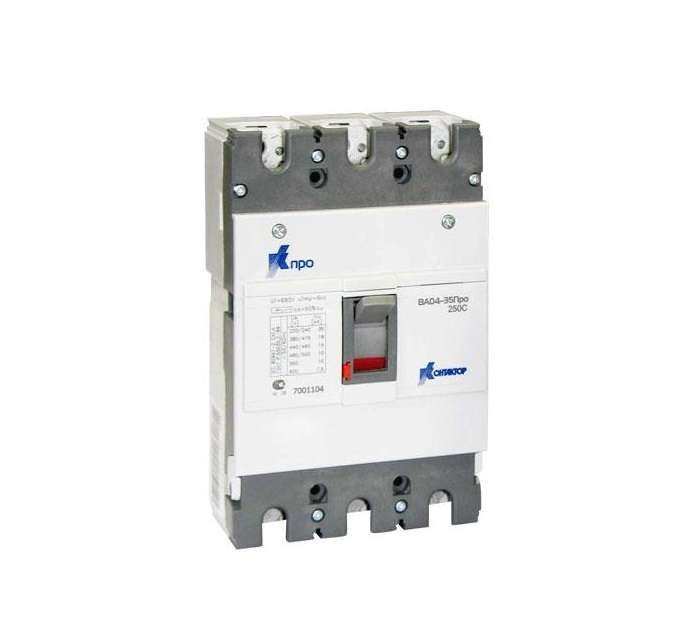

Выключатель автоматический ВА04-35Про, 3P, 200А, Icu-18kA (250C) | 7001103 Контактор (Legrand)

Автоматический выключатель ВА04-35 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 200 А и отключающей способностью 18 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на DIN-рейку и подходит для промышленных объектов с переменным током до 660 В.

Назначение и область применения

ВА04-35 Про используется для защиты электрических сетей низкого напряжения от аварийных режимов: перегрузок и коротких замыканий. Он включает, проводит и отключает ток в штатных условиях, а при возникновении опасных значений - автоматически размыкает цепь. Применяется в распределительных щитах промышленных установок: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальная отключающая способность: 18 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Напряжение: до 660 В переменного тока (AC)
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для коротких замыканий)
• Уставка срабатывания теплового расцепителя: соответствует номинальному току - 200 А
• Уставка срабатывания магнитного расцепителя: 10 × In = 2000 А
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажный климат
• Конструктивное исполнение: стационарное - предназначен для жёсткого монтажа, не съёмный
• Привод: ручной - управление через рычаг
• Указатель состояния: есть - видна позиция «Вкл/Выкл» и факт расцепления
• Способ монтажа: на DIN-рейку (монтажная плата)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА04-35 Про монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода фиксируются болтами. Посадочные размеры совместимы с другими устройствами серии KPRO. Обязательно соблюдайте момент затяжки винтов - переусиливать нельзя, чтобы не повредить изоляцию. Отводящие шины должны иметь достаточное сечение для тока 200 А. Устройство не имеет модульных разъёмов - дополнительные контакты или расцепители не подключаются.

Безопасность и стандарты

ВА04-35 Про соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в промышленных условиях. Благодаря наличию указателя расцепления оператор может быстро определить причину отключения - перегрузка или КЗ. Конструкция исключает случайное включение при открытых крышках.

Преимущества

• Высокая отключающая способность (18 кА) позволяет использовать в местах с большой мощностью КЗ
• Двухступенчатый расцепитель - надёжная защита как от длительных перегрузок, так и от импульсных КЗ
• Указатель положения и расцепления снижает время диагностики отказов
• Литой корпус обеспечивает прочность и долговечность даже при частых срабатываниях
• Совместимость с сериями KPRO и продукцией Контактор Ульяновск упрощает замену и пополнение запасов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• IP20 не допускает использование во влажных, пыльных или наружных помещениях без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление
• Не поддерживает дистанционное включение/отключение - только ручное управление
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита главного входа в промышленный щит управления станка с двигателем 100–150 кВт
• Обеспечение безопасности питания группы конвейеров в пищевой промышленности
• Функция основного автомата в распределительном пункте с током до 200 А
• Замена старого аппарата типа А3100 в существующих щитах с DIN-рейкой

Практические советы

• Выбирая ВА04-35 Про, проверьте, что сечение кабеля соответствует 200 А - минимум 50 мм2 медного провода
• При установке на DIN-рейку убедитесь, что рядом достаточно места для свободного открывания механизма
• После срабатывания - всегда проверяйте цепь перед повторным включением; если сработал магнитный расцепитель - возможен КЗ
• Не используйте в качестве замены для выключателей с меньшей отключающей способностью - 18 кА требует соответствующего уровня короткозамыкательных токов в сети
• Для обслуживания отключите питание полностью - даже при выключенном рычаге часть контактов остаётся под напряжением
