Выключатель автоматический ВА04-35Про, 3P, 250А, Icu-18kA (250C) | 7001104 Контактор (Legrand)

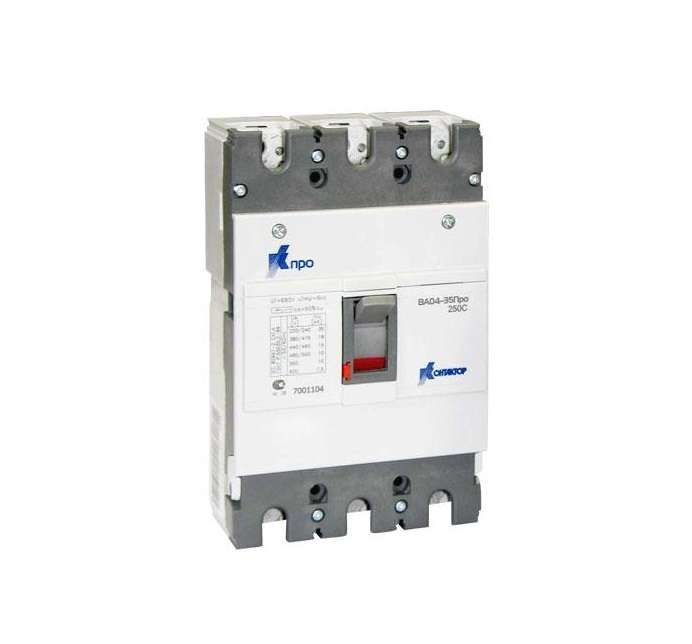

Автоматический выключатель ВА04-35 Про (250С) от Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 250 А и отключающей способностью 18 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на плате или DIN-рейку, подходит для промышленных объектов с переменным током до 660 В.

Назначение и область применения

ВА04-35 Про (250С) используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Применяется в распределительных щитах промышленных установок: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими токовыми нагрузками. Подходит для сетей переменного тока до 660 В в помещениях с умеренным климатом.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 18 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать;
• Тип расцепителя: электромагнитный + тепловой - реагирует на сверхтоки (магнитный) и длительную перегрузку (тепловой);
• Уставка магнитного расцепителя: 10In - срабатывает при токе, равном 10 × 250 А = 2500 А;
• Диапазон регулировки срабатывания короткого замыкания: 2500 А - фиксированная уставка, не подлежит настройке;
• Способ монтажа: монтажная плата, совместим с DIN-рейкой - можно закрепить как на плате, так и на стандартной рейке;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ);
• Привод: ручной - управление через рычаг;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление;
• Схема: 340010 - внутренняя схема подключения, соответствует документации производителя.

Совместимость и монтаж

ВА04-35 Про (250С) монтируется на монтажную плату или DIN-рейку типа TS35. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением до 95 мм2 (медные) или 70 мм2 (алюминиевые). Обязательно соблюдать момент затяжки, указанный в руководстве - переусилие может повредить контакты. Установка возможна в вертикальном положении. Не допускается монтаж в местах с частыми вибрациями выше 0,5g.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения. Отключение происходит при достижении порога тока - гарантирует защиту оборудования и персонала. IP20 не обеспечивает защиту от брызг и пыли - не применяйте во влажных или открытых помещениях без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (18 кА) - надёжно справляется с крупными КЗ в промышленных сетях;
• Два типа расцепления - сочетание теплового и магнитного механизмов даёт точную защиту как от долгих перегрузок, так и от внезапных скачков тока;
• Визуальный индикатор расцепления - позволяет быстро определить причину отказа без тестирования;
• Гибкая система монтажа - поддерживает как крепление на плате, так и на DIN-рейке, что удобно при модернизации шкафов;
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температуры и влажности, характерным для российских условий эксплуатации.

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами, пылью или химическими парами - степень защиты IP20 недостаточна;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки;
• Фиксированная уставка магнитного расцепителя (10In) - нельзя настроить чувствительность под специфические нагрузки;
• Не рекомендован для частых операций включения/отключения - не является аппаратом управления, а лишь защитным устройством;
• Требуется проверка состояния контактов каждые 1–2 года - особенно при работе с высокими токами.

Примеры использования

• Защита главного входа на промышленном станке мощностью 100–150 кВт;
• Щитовая защита группы двигателей на конвейере;
• Распределительный щит насосной станции с питанием 380 В;
• Оборудование в цехах с низкой влажностью и отсутствием осадков - например, сборочные участки, складские помещения.

Практические советы

• Выбирая ВА04-35 Про (250С), убедитесь, что расчетный ток КЗ в вашей сети не превышает 18 кА - иначе аппарат не справится;
• При использовании на DIN-рейке используйте фиксирующие защёлки - вибрации могут вызвать ослабление крепления;
• Проверьте соответствие сечения кабелей - слишком тонкие провода перегреются даже при номинальном токе 250 А;
• Если нужна сигнализация срабатывания - выбирайте модель с вспомогательными контактами, например, ВА04-35 Про с артикулом 7001105;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы расцепителей.
