Выключатель автоматический ВА04-35Про, 3P, 200А, Icu-40kA (250В) | 7001143 Контактор (Legrand)

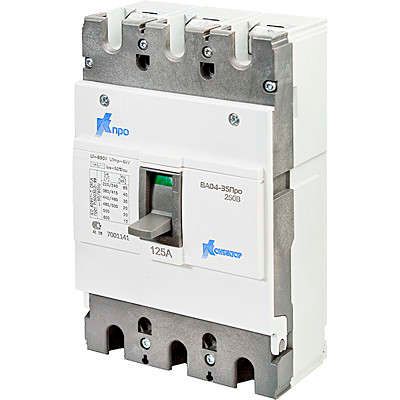

Автоматический выключатель ВА04-35 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 200 А и отключающей способностью 40 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство смонтировано в литом корпусе, рассчитано на установку на DIN-рейку и применяется в промышленных системах переменного тока.

Назначение и область применения

ВА04-35 Про используется для безопасного включения, отключения и защиты электрооборудования в сетях до 660 В переменного тока. Он защищает кабели, двигатели, распределительные щиты и другую нагрузку от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в системах управления технологическим оборудованием.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальная отключающая способность: 40 кА
• Номинальное напряжение: 660 В
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 10 × In (т.е. 2000 А)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Конструкция: стационарное исполнение, монтаж на DIN-рейку через монтажную плату
• Привод: ручной (рычаг включения/выключения)
• Указатель состояния: есть (визуальное определение положения - “I” / “O”)
• Вспомогательные контакты: отсутствуют
• Схема: 340010

Совместимость и монтаж

ВА04-35 Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется монтажная плата - она позволяет закрепить устройство жестко, исключая люфт. Подключение проводов выполняется с помощью винтовых зажимов; рекомендуется использовать медные многожильные или одножильные кабели сечением до 95 мм2. Обязательно соблюдать момент затяжки винтов - переусиливать нельзя, чтобы не повредить изоляцию и контактные поверхности. Устройство не имеет модульных гнезд для доп. контактов - расширение функционала невозможно.

Безопасность и стандарты

ВА04-35 Про соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Автоматический выключатель прошёл сертификацию на соответствие условиям работы в условиях повышенной влажности и колебаний температуры (климат УХЛ3). Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - поэтому применение возможно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (40 кА) - надёжно работает даже при серьёзных КЗ в мощных сетях
• Два типа расцепления: тепловой (для длительных перегрузок) и магнитный (для мгновенных КЗ)
• Наличие указателя положения - легко определить состояние устройства без тестирования
• Простая и проверенная конструкция - высокая ремонтопригодность и долгий срок службы
• Поддержка монтажа на DIN-рейку - совместимость с большинством промышленных шкафов

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - невозможна сигнализация состояния или удалённое управление
• Фиксированная уставка магнитного расцепителя (10In) - нельзя регулировать порог срабатывания
• Не подходит для постоянного тока (DC) - только для AC
• Максимальное рабочее напряжение 660 В - не используйте в сетях выше этого значения

Примеры использования

• Защита главного входа в промышленный щит питания цехового оборудования
• Отключение крупного асинхронного двигателя 100–150 кВт
• Щитовая защита конвейерной линии с несколькими потребителями
• Распределительный пункт на пищевом или химическом производстве

Практические советы

• Выбирая ВА04-35 Про, обязательно сверьте расчетный ток нагрузки - он не должен превышать 80 % от 200 А (т.е. 160 А) для комфортной работы без нагрева
• Проверьте посадочные размеры перед монтажом - хотя устройство стандартизовано, некоторые старые рейки имеют отклонения
• При сборке щита оставляйте свободное место вокруг аппарата - требуется вентиляция для теплоотвода
• Не используйте этот автомат там, где нужна возможность дистанционного отключения или сигналов о срабатывании - выбирайте модели с вспомогательными контактами
• При замене аналогичного автомата - сравните тип расцепителя и уставку. Например, если ранее был 8In, то замена на 10In изменяет чувствительность к КЗ
