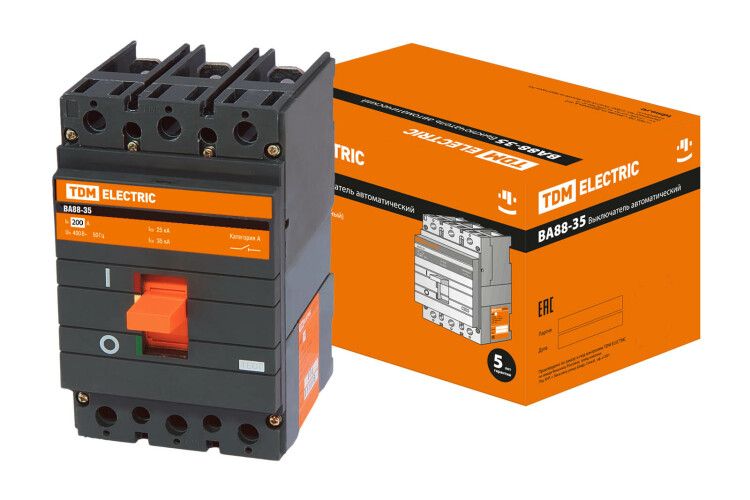

Автоматический выключатель ВА88-35 трехполюсной 200А 35кА - SQ0707-0016 TDM

Автоматический выключатель ВА88-35 трехполюсной 200А 35кА от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство подходит для стационарной установки в жилых, коммерческих и промышленных объектах, включая электроустановки на электроподстанциях.

Назначение и область применения

Автоматический выключатель ВА88-35 трехполюсной 200А 35кА используется для безопасного включения и отключения электрических цепей. Он защищает оборудование от повреждений при:

• перегрузках - когда ток превышает допустимые значения;
• коротких замыканиях - при внезапном росте тока до 35 кА;
• недопустимом падении напряжения - благодаря встроенному расцепителю минимального напряжения.

Применяется в системах питания промышленного оборудования, конвейерах, насосных станциях, распределительных щитах жилых и общественных зданий, а также на электроподстанциях.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока, 50 Гц
• Количество полюсов: 3
• Номинальный ток (Iu): 200 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Отключающая способность (Icu): 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать
• Диапазон регулировки расцепителя перегрузки: до 2000 А - позволяет настроить чувствительность к перегрузкам, хотя сам выключатель рассчитан на 200 А
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю
• Система управления: рычажковый перекидной рычаг - удобное механическое управление положением “Вкл./Выкл.”
• Тип подключения: винтовое - надежное соединение с медными шинами или кабелями
• Степень защиты IP: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Габариты и вес: на 15% компактнее аналогов - экономит место в щите
• Индикатор отключения: возможна установка - позволяет визуально определить причину отключения (ручное или автоматическое)
• Моторный привод: опционально - для удалённого или автоматического управления
• Вспомогательные контакты: 0,01 - фактически отсутствуют; не предусмотрено стандартное оснащение контактами

Совместимость и монтаж

Автоматический выключатель ВА88-35 трехполюсной 200А 35кА монтируется на DIN-рейку типа Ω с помощью специальной крепёжной скобы. Установка выполняется в распределительном щите. Выключатель имеет фиксированную стационарную конструкцию - не предназначен для частой перестановки или съёмного монтажа.

Допускается установка под углом до 30° в любом направлении без потери характеристик. Это важно при ограниченном пространстве в щитах. Для подключения используйте кабели сечением, соответствующим 200 А (например, 95–120 мм2 меди), и затягивайте винты рекомендованной моментом - не переусердствуйте, чтобы не повредить изоляцию.

Безопасность и стандарты

Корпус выполнен из стеклонаполненного полиамида - материал устойчив к термическим и механическим нагрузкам при КЗ. Обеспечена двойная изоляция: силовые цепи полностью отделены от цепей аксессуаров, что исключает риск пробоя между ними. Защита от замыканий на землю соответствует требованиям безопасности для промышленных и бытовых сетей. Однако IP00 требует обязательной установки в герметичный или закрытый щит - использование вне него запрещено.

Преимущества

• Компактные габариты - экономят место в щитах, особенно важны при плотной компоновке
• Увеличенный гарантийный срок - 5 лет, что выше среднего для аналогичных моделей
• Возможность установки дополнительных аксессуаров - например, индикатора отключения или моторного привода
• Встроенная защита от замыканий на землю - снижает риск поражения током и пожара
• Устойчивость к деформациям при КЗ - прочный корпус сохраняет целостность даже при экстремальных токах

Ограничения применения

• Не применяется на открытом воздухе или во влажных помещениях без защиты - IP00 не предохраняет от пыли и влаги
• Не подходит для мобильных или временных установок - конструкция стационарная
• Отсутствие встроенных вспомогательных контактов - если нужны сигналы состояния, требуется внешняя модификация или другой тип устройства
• Нельзя использовать в сетях с напряжением выше 400 В - превышение вызывает отказ или опасность
• Не предназначен для частого оперативного включения/выключения - рассчитан на аварийное отключение, а не на ежедневное управление

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Защита трёхфазного двигателя мощностью до 100 кВт
• Щитовая защита на этажном распределительном пункте многоквартирного дома
• Линия питания системы кондиционирования на крупном офисном здании
• Цепь питания электроподстанции с высокой вероятностью КЗ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 200 А - недостаточное сечение вызовет нагрев и выход из строя
• Обязательно устанавливайте выключатель внутрь металлического или пластикового щита с классом защиты не ниже IP54
• Если нужен сигнал “отключен” - заказывайте индикатор отдельно и монтируйте его на переднюю панель щита
• Для дистанционного управления - выбирайте вариант с моторным приводом, но учтите необходимость подвода управляющего сигнала
• Не путайте диапазон регулировки расцепителя (до 2000 А) с номинальным током (200 А) - настройка должна соответствовать защищаемой нагрузке, а не максимуму устройства
• Проверяйте состояние винтовых зажимов через год после установки - возможно ослабление при первом нагреве
