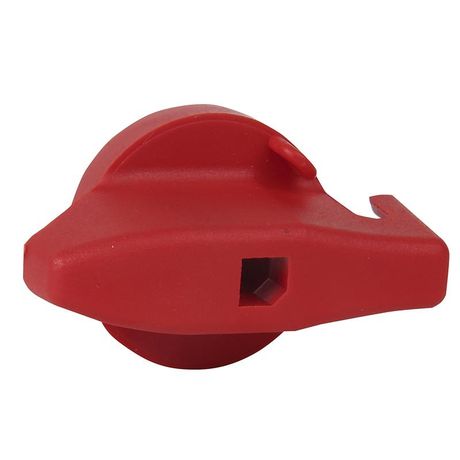

Рукоятка непосредственного монтажа OptiSwitch DI-80-125 красная КЭАЗ (Курский электроаппаратный завод) 332109

Рукоятка непосредственного монтажа красная OptiSwitch DI-80-125 - это элемент управления для выключателей-разъединителей КЭАЗ, обеспечивающий ручное отключение питания в аварийных ситуациях. Устройство совместимо с моделями на ток 80–125 А и устанавливается напрямую на корпус аппарата. Применяется в промышленных щитах, станках и жилищных распределительных устройствах.

Назначение и область применения

Рукоятка непосредственного монтажа красная OptiSwitch DI-80-125 используется исключительно для ручного отключения электропитания через выключатель-разъединитель. Её основная задача - быстрое и надёжное отключение цепи при необходимости ремонта, обслуживания или аварийной ситуации. Подходит для установки на выключатели-разъединители серии OptiSwitch DI с номинальным током 80–125 А.

Области применения:

• Промышленные распределительные щиты и пункты управления
• Станочное оборудование с необходимостью экстренной остановки
• Жилищные и коттеджные электрощиты как главный отключающий элемент
• Узлы с двумя источниками питания - для переключения между основной и резервной линией

Технические характеристики

• Тип изделия: рукоятка непосредственного монтажа
• Функция: аварийная остановка / отключение
• Способ монтажа: фиксация непосредственно на корпус выключателя-разъединителя
• Тип механизма: поворотная - требует поворота на 90° для перевода в положение «выкл»
• Цвет: красный - соответствует стандартам безопасности для аварийных органов управления
• Номинальный ток совместимости: 80–125 А
• Количество контактных групп: 0 - не имеет собственных контактов, передаёт механическое движение на механизм аппарата
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рукоятка непосредственного монтажа красная OptiSwitch DI-80-125 совместима только с выключателями-разъединителями серии OptiSwitch DI, имеющими соответствующий посадочный шток. Не подходит для других серий или брендов.

Монтаж:

• Перед установкой убедитесь, что питание отключено и заземление выполнено.
• Заглушите старую рукоятку (если есть) и извлеките её.
• Вставьте новую рукоятку в шток аппарата до характерного щелчка.
• Проверните рукоятку вручную - она должна свободно перемещаться между положениями «вкл» и «выкл» без заеданий.
• Не используйте усилие больше рекомендованного - это может повредить внутренний механизм выключателя.

Безопасность и стандарты

Красный цвет рукоятки соответствует требованиям ГОСТ Р МЭК 60204-1 - он сигнализирует об аварийном управлении. Конструкция обеспечивает четкое визуальное определение состояния аппарата: горизонтальное положение - «выкл», вертикальное - «вкл». Отсутствие электрических контактов внутри рукоятки делает её безопасной при работе с высокими токами.

Преимущества

• Простая замена - не требуется демонтаж всего аппарата, достаточно сменить рукоятку
• Чёткая механическая фиксация положений - предотвращает случайное переключение
• Защита от неверного монтажа - форма штока исключает установку на несовместимые модели
• Долгий срок службы - гарантия 5 лет подтверждает прочность материалов и сборки

Ограничения применения

• Не применяется в условиях повышенной вибрации без дополнительной фиксации корпуса аппарата
• Не предназначена для частых операций включения/отключения - только для аварийного отключения и редкого переключения
• Не работает самостоятельно - требует наличия совместимого выключателя-разъединителя OptiSwitch DI
• Не допускается использование в средах с температурой ниже -25C или выше +60C - возможна потеря эластичности материала

Примеры использования

• На станке с ЧПУ - рукоятка непосредственного монтажа красная OptiSwitch DI-80-125 расположена на лицевой панели щита, чтобы оператор мог сразу отключить питание при заклинивании инструмента.
• В коттедже - установлен в главном распределительном щите как единственный отключающий элемент перед счетчиком, позволяет полностью обесточить дом при плановых работах.
• На конвейере - используется в паре с двухполюсным выключателем для быстрого отключения всей линии при возникновении опасности.

Практические советы

• Выбирая рукоятку, проверяйте модель выключателя - OptiSwitch DI-80-125 подходит только для устройств с током 80–125 А, не для более слабых или мощных.
• При замене всегда используйте оригинальные запчасти - сторонние аналоги могут иметь отличный посадочный размер или материал, что снижает надёжность.
• При монтаже в щитах с несколькими рукоятками - располагайте красные элементы рядом друг с другом для удобства идентификации.
• Регулярно проверяйте ход рукоятки - если чувствуется люфт или затруднённый поворот, возможно, износился механизм внутри аппарата - потребуется сервисное обслуживание.
