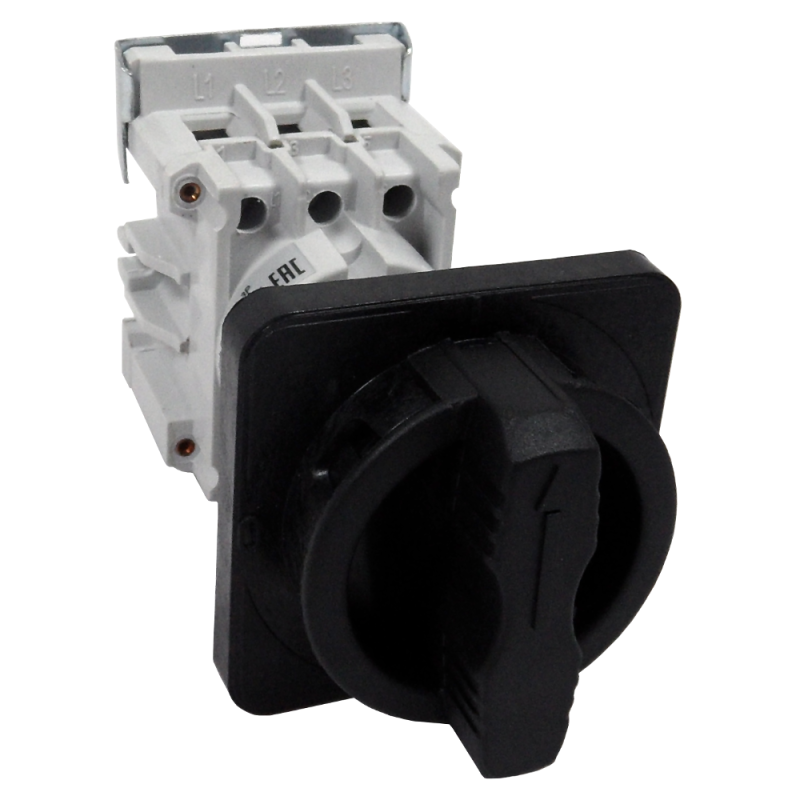

Рукоятка аварийная OptiSwitch DI-25~125А| 275563 | КЭАЗ

Рукоятка аварийная OptiSwitch DI-25~125А КЭАЗ предназначена для ручного управления выключателями-разъединителями в режиме аварийной остановки. Устройство совместимо с аппаратурой серии OptiSwitch DI и обеспечивает надёжное отключение цепей до 125 А. Применяется в промышленных системах, где требуется быстрый доступ к кнопке экстренного отключения.

Назначение и область применения

Рукоятка аварийная OptiSwitch DI-25~125А КЭАЗ используется для механического отключения силового оборудования в аварийных ситуациях. Она устанавливается на выключатели-разъединители и позволяет персоналу быстро разорвать электрическую цепь, даже при наличии напряжения. Подходит для установки на щитах, станках, конвейерах и других объектах, где важна безопасность персонала и соответствие требованиям ГОСТ Р МЭК 60947-3.

Технические характеристики

• Номинальный ток: 125 А - способна коммутировать нагрузки до этого значения без повреждений;
• Тип изделия: рукоятка аварийная - физически перемещает механизм отключения через рычаг;
• Функция: аварийная остановка / отключение - активируется при нажатии или повороте, фиксируется в положении “выкл”;
• Наличие замка: да - после срабатывания рукоятка блокируется, предотвращая случайное включение; разблокировка требует ключа;
• Цвет: черный - высокая видимость на фоне корпусов оборудования;
• Способ монтажа: на аппарат - крепится непосредственно к механизму выключателя-разъединителя, не требует дополнительных кронштейнов.

Совместимость и монтаж

Рукоятка аварийная OptiSwitch DI-25~125А КЭАЗ совместима исключительно с выключателями-разъединителями серии OptiSwitch DI. Устанавливается вместо штатной рукоятки на устройствах с номинальным током от 25 до 125 А. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Снять старую рукоятку, если она есть;
• Закрепить новую, совмещая шлицы с валом механизма;
• Убедиться, что защёлка плотно фиксирует рукоятку в рабочем положении.

Не применяйте с другими сериями или моделями - несоответствие габаритов и оси вала может привести к некорректному срабатыванию.

Безопасность и стандарты

Рукоятка соответствует требованиям ГОСТ Р МЭК 60947-3 и обеспечивает функцию “заблокированного отключения”. Наличие замка гарантирует выполнение норм безопасности при работе с оборудованием повышенной опасности. Конструкция защищает от случайного включения, что важно в условиях производства и на объектах с ограниченным доступом.

Преимущества

• Интеграция с серией OptiSwitch DI - точное соответствие по форме, размеру и механике;
• Механизм с фиксацией и замком - снижает риск человеческой ошибки;
• Чёрный цвет - легко заметна в любой среде, в том числе при плохом освещении;
• Простая замена - не требует переделки шкафа или изменения проводки.

Ограничения применения

• Не предназначен для работы вне температурного диапазона, указанного для основного аппарата (обычно –25C…+40C);
• Не рассчитана на частые циклы включения/отключения - только для аварийного отключения;
• Не совместима с автоматическими выключателями, контакторами или устройствами другой серии;
• Не следует использовать в качестве обычного выключателя - постоянное использование снизит срок службы замка и механизма.

Примеры использования

• Станки с ЧПУ - рукоятка устанавливается рядом с пультом для немедленного отключения при заклинивании;
• Конвейерные линии - расположение на внешней стороне щита для быстрого доступа обслуживающего персонала;
• Производственные участки с высокой степенью опасности - например, сварочные зоны, литейные цеха;
• Щитовые помещения - как часть системы защиты по принципу “один человек - один ключ”.

Практические советы

• Перед установкой проверьте, чтобы посадочный диаметр вала совпадал с внутренним отверстием рукоятки - отличие даже на 0,5 мм может вызвать проскальзывание;
• Обязательно используйте ключ, который идет в комплекте - храните его в доступном месте, но не на самом щите;
• Проверяйте работу замка ежемесячно - протестируйте фиксацию и возможность разблокировки;
• При замене рукоятки всегда отключайте питание - даже если оборудование кажется выключенным, возможна индуктивная ЭДС;
• Не смазывайте механизм - внутри рукоятки нет движущихся деталей, кроме защёлки, которая работает сухо.
