Рукоятка компактная OptiSwitch DI-125~160А| 275561 | КЭАЗ

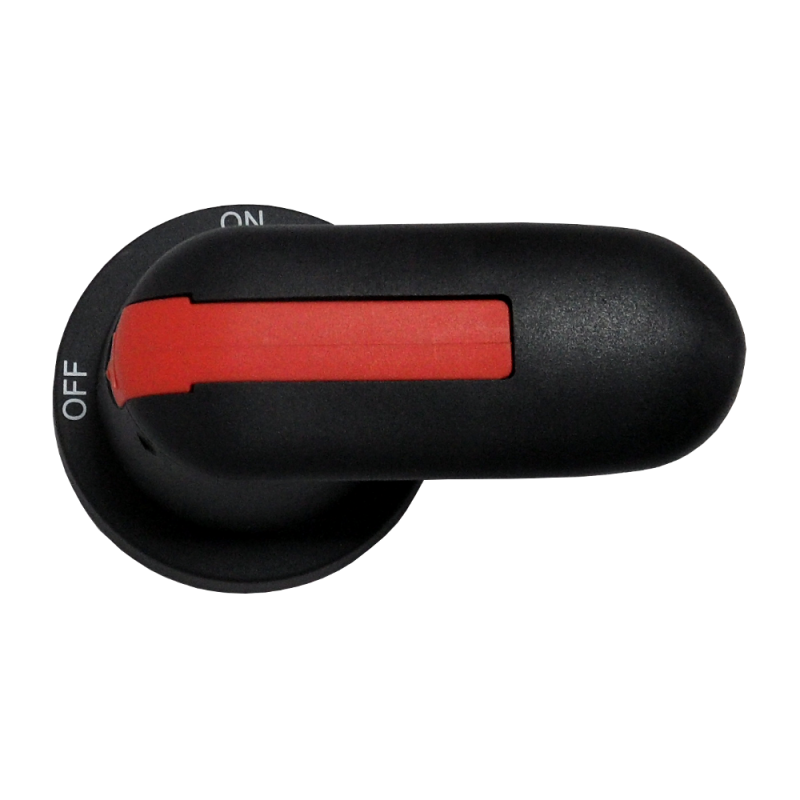

Рукоятка компактная OptiSwitch DI-125~160А КЭАЗ - элемент управления для аварийного отключения силовых выключателей-разъединителей с номинальным током до 160 А. Устанавливается напрямую на аппарат, обеспечивает надёжную механическую блокировку и удобное управление даже в условиях ограниченного пространства.

Назначение и область применения

Рукоятка компактная OptiSwitch DI-125~160А КЭАЗ предназначена для ручного оперирования выключателями-разъединителями серии OptiSwitch DI. Она используется для безопасного отключения питания в случае аварии, планового обслуживания или ремонта оборудования. Применяется в распределительных устройствах, на станках, конвейерах, в системах автоматизации промышленных объектов, где требуется быстрый доступ к устройству отключения.

Технические характеристики

• Номинальный ток: 160 А - соответствует классу нагрузки выключателей-разъединителей OptiSwitch DI
• Функция: аварийная остановка / отключение - позволяет физически разорвать цепь при необходимости
• Тип изделия: рукоятка - исключительно механический управляющий элемент, без электроники
• Способ монтажа: на аппарат - крепится непосредственно к корпусу выключателя-разъединителя
• Наличие замка: да - возможность заблокировать положение «выключено» с помощью одноразового или многоразового замка (замок в комплект не входит)
• Цвет: черный - высокая видимость, устойчив к загрязнениям

Совместимость и монтаж

Рукоятка компактная OptiSwitch DI-125~160А КЭАЗ совместима только с выключателями-разъединителями серии OptiSwitch DI, рассчитанными на ток 125–160 А. Монтаж выполняется путём защёлкивания на шток механизма аппарата - никаких инструментов не требует. Перед установкой проверьте соответствие типоразмера посадочного места на вашем выключателе. Не применяйте с другими сериями или моделями, даже от КЭАЗ - несовместимые конструкции могут повредить механизм или нарушить функцию безопасности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для ручных органов управления коммутационными аппаратами. Конструкция гарантирует предотвращение случайного включения при наличии замка. Работает в температурном диапазоне, предусмотренном для основного аппарата (обычно –25…+40 C). Не предназначен для работы во взрывоопасной среде.

Преимущества

• Компактная форма - занимает минимум места, подходит для плотно установленных щитов
• Механическая надёжность - нет электроники, не выходит из строя при перебоях в сети
• Удобство оперирования - длинный рычаг обеспечивает хороший момент прилагаемых усилий
• Стандартная цветовая маркировка - чёрный цвет легко отличим от других элементов управления

Ограничения применения

• Не подходит для автоматических систем - только ручное управление
• Не имеет защиты от внешних воздействий (пыль, влага) - должна использоваться внутри закрытых щитов
• Замок не входит в комплект - необходимо приобретать отдельно, если нужна блокировка
• Не работает с выключателями током менее 125 А или более 160 А - риск повреждения механизма

Примеры использования

• Автоматическая линия производства - рукоятка OptiSwitch DI-125~160А КЭАЗ устанавливается на главный разъединитель для экстренного отключения при заклинивании оборудования
• Щитовая камера на заводе - обеспечивает быстрый доступ к отключению мощного двигателя без вскрытия корпуса
• Обслуживание насосных станций - позволяет отключить питание перед проведением профилактики

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель находится в положении «выключено» - иначе рукоятка не защёлкнется
• Выбирайте замок с ключом, подходящим по типу (например, одноразовый пластиковый или металлический с биркой) - это обязательное условие для соблюдения правил охраны труда
• Не используйте рукоятку как точку опоры или для приложения чрезмерного усилия - это может деформировать внутренний механизм
• Проверяйте целостность рукоятки при каждом техобслуживании - трещины, люфт или трудное вращение - сигнал к замене
