Выключатель автоматический ВА04-31Про, 3P, 16A, Icu-10kA (125C) | 7001001 Контактор (Legrand)

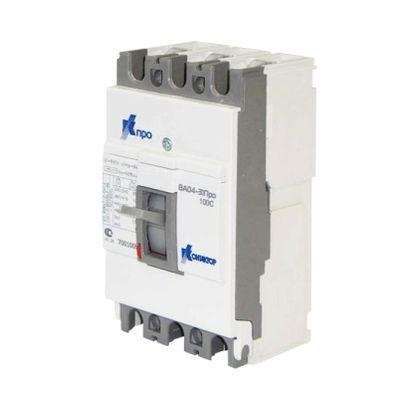

Автоматический выключатель ВА04-31 Про 125C Контактор - трёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, монтируется на DIN-рейку, подходит для стационарной установки в щитах низкого напряжения. Бренд Контактор Ульяновск выпускает эту модель в серии KPRO.

Назначение и область применения

Автоматический выключатель ВА04-31 Про 125C Контактор используется для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он позволяет вручную включать и отключать нагрузку, а также автоматически размыкать цепь при аварийных ситуациях. Применяется в распределительных щитах промышленных объектов, на производственных линиях, в системах управления оборудованием с напряжением до 660 В. Подходит для защиты двигателей, насосов, конвейеров и другого оборудования средней мощности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 16 А
• Номинальная отключающая способность: 10 кА
• Напряжение: 660 В (переменный ток AC)
• Тип расцепителя: тепловой + электромагнитный
• Уставка срабатывания теплового расцепителя: 16 А (номинал)
• Уставка срабатывания магнитного расцепителя: 25 × Iн = 400 А
• Уставка срабатывания короткого замыкания: 350 А (реальная пороговая величина, ниже теоретической 25In - учитывать при расчете координации)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Способ монтажа: на DIN-рейку (35 мм)
• Конструкция: стационарное исполнение (не съемный)
• Указатель состояния: есть (визуальное определение положения - «вкл/выкл»)
• Привод: ручной (рычажок для включения/отключения)
• Вспомогательные контакты: отсутствуют
• Схема: 340010 (соответствует типовой схеме внутреннего соединения)

Совместимость и монтаж

Автоматический выключатель ВА04-31 Про 125C Контактор монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм, затягиваются моментом 0,8–1,2 Нм. Не требует специальных инструментов. Совместим с другими устройствами серии KPRO и стандартными шинами распределительных щитов. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния или сигнализации - при необходимости требуется внешнее решение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяется во влажных, пыльных или открытых помещениях. Климатическое исполнение УХЛ3 позволяет использовать его в закрытых производственных помещениях с контролируемым микроклиматом, но не в условиях экстремального холода или высокой запылённости без дополнительной защиты.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно гасит дугу даже при серьёзных КЗ
• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные скачки тока
• Визуальный указатель положения контактов - удобство диагностики без тестера
• Простая и проверенная конструкция - долгий срок службы при соблюдении условий эксплуатации
• Совместимость с сериями KPRO - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивной среды - IP20 недостаточен для улицы, цехов с брызгами или технологической пылью
• Отсутствие вспомогательных контактов - нельзя подключить сигналы в систему автоматизации или SCADA
• Фиксированная уставка магнитного расцепителя (25In) - нельзя регулировать чувствительность к КЗ; возможны ложные срабатывания при пусковых токах выше 400 А
• Уставка короткого замыкания 350 А ниже теоретической 400 А - необходимо сверять с характеристиками защищаемого оборудования
• Не рассчитан на частые операции включения/отключения - не является контактором, только защитным аппаратом

Примеры использования

• Защита трехфазного двигателя 1,5–2,2 кВт в станке с ЧПУ
• Распределительный щит на производстве с конвейерной линией
• Щит освещения и силового оборудования в цеху с постоянной температурой
• Подключение группы электрообогревателей или нагревательных элементов

Практические советы

• При выборе автомата убедитесь, что номинальный ток нагрузки не превышает 16 А - перегрузка вызывает частые срабатывания теплового расцепителя
• Проверьте посадочные размеры перед монтажом - хотя стандартная DIN-рейка совместима, у некоторых щитов возможны отклонения в глубине
• Не используйте ВА04-31 Про 125C Контактор там, где нужна дистанционная управляемость - выбирайте модели с вспомогательными контактами
• При наличии пусковых токов выше 400 А (например, у крупных двигателей) - примените плавный пуск или выберите более высокую классификацию расцепителя (B/C/D)
• При сборке щита учитывайте свободное пространство вокруг аппарата - для теплоотвода рекомендовано минимум 10 мм с каждой стороны
