Выключатель автоматический ВА04-35Про, 3P, 125А, Icu-25kA (250П) | 7001121 Контактор (Legrand)

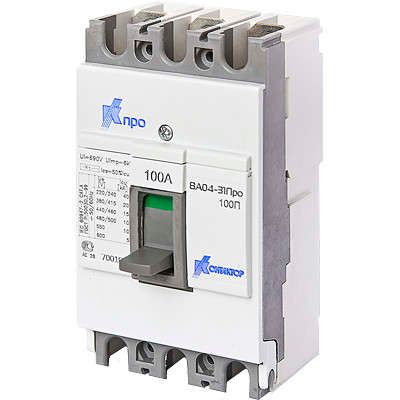

Автоматический выключатель ВА04-35 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 125 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на установку на DIN-рейку и подходит для промышленных объектов с переменным током до 660 В.

Назначение и область применения

ВА04-35 Про используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Применяется в распределительных щитах промышленных установок: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими пусковыми токами. Подходит для сетей с напряжением до 660 В переменного тока, где требуется надёжная защита от аварийных режимов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 25 кА
• Род тока: переменный (AC)
• Номинальное напряжение: 660 В
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепителя: 10 × In (т.е. 1250 А)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Конструктивное исполнение: стационарное
• Тип корпуса: литой, герметичный
• Привод: ручной (рычажный механизм)
• Указатель состояния: есть (визуальное определение положения - «вкл/выкл»)
• Способ монтажа: на DIN-рейку
• Вспомогательные контакты: отсутствуют
• Схема: 340010

Совместимость и монтаж

ВА04-35 Про монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются моментом, соответствующим рекомендациям производителя. Обязательно соблюдать равномерность затяжки всех фаз. Устройство не требует специальных инструментов, кроме отвертки. Установка возможна в шкафах с минимальным свободным пространством вокруг - благодаря компактному литому корпусу. Не предназначен для монтажа на монтажную плату или поверхностное крепление вне DIN-рейки.

Безопасность и стандарты

ВА04-35 Про соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 25 кА гарантирует безопасное отключение даже при максимальных токах короткого замыкания. Тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные скачки тока (10×In). Указатель положения позволяет оператору визуально контролировать состояние аппарата. IP20 не обеспечивает защиту от пыли и влаги - устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных нагрузок
• Двойной расцепитель (электромагнитный + тепловой) - точная защита от перегрузок и КЗ
• Наличие указателя состояния - удобство диагностики и обслуживания
• Литой корпус - прочность, долговечность, исключение внешнего воздействия на внутренние элементы
• Совместимость с DIN-рейкой - стандартизированный монтаж, совпадает с большинством промышленных щитов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление
• Фиксированная уставка магнитного расцепителя (10In) - невозможно регулирование порога срабатывания
• Не предназначен для частого ручного включения/отключения - не является кнопочным выключателем

Примеры использования

• Защита главного входа на промышленном станке с двигателем 55–75 кВт
• Распределительный щит цехового конвейера с несколькими асинхронными двигателями
• Щит питания системы принудительной вентиляции в производственном помещении
• Общая защита группы оборудования в электрошкафе с напряжением 400 В / 660 В

Практические советы

• Выбирая ВА04-35 Про, проверьте соответствие номинала тока нагрузки - не превышайте 125 А, особенно при длительной работе
• При монтаже используйте провода с сечением, соответствующим 125 А (обычно 35–50 мм2 медный), и правильно затягивайте зажимы
• Учитывайте климатическое исполнение УХЛ3 - при температурах ниже −40 C или выше +40 C возможны отказы
• Если нужна сигнализация срабатывания - выбирайте другую модель с вспомогательными контактами
• Не устанавливайте ВА04-35 Про рядом с источниками тепла - перегрев снижает срок службы теплового расцепителя
• Проверяйте целостность корпуса перед первым запуском - повреждения могут нарушить изоляцию
