Выключатель автоматический ВА04-31Про, 3P, 50А, Icu-10kA (125C) | 7001006 Контактор (Legrand)

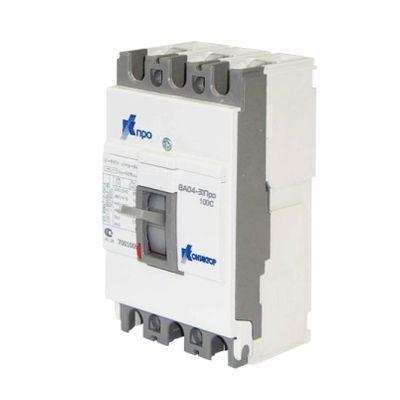

Автоматический выключатель ВА04-31 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 50 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на плату или DIN-рейку, подходит для промышленного оборудования и распределительных щитов.

Назначение и область применения

ВА04-31 Про используется для безопасного включения, отключения и защиты электрических цепей переменного тока в системах низкого напряжения до 660 В. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в промышленных установках: на станках, конвейерах, пультах управления, в распределительных щитах производственных помещений и объектах с умеренным климатом.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (AC)
• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепителя: 10 × In (т.е. 500 А при номинале 50 А)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Конструкция: стационарная, с монтажом на печатную плату или DIN-рейку
• Привод: ручной рычаг для включения/отключения
• Указатель расцепления: есть - видно, почему выключился (по перегрузке или КЗ)
• Вспомогательные контакты: отсутствуют
• Схема: 340010

Совместимость и монтаж

ВА04-31 Про можно устанавливать двумя способами: на монтажную плату через отверстия или на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода фиксируются болтами. Диаметр жил рекомендуется проверять по документации завода-изготовителя, так как точные значения не указаны. Устройство не требует специальных инструментов для монтажа, но важно соблюдать момент затяжки - переусердствовать нельзя, чтобы не повредить пластиковую часть корпуса.

Безопасность и стандарты

ВА04-31 Про соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей. Его конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему литому корпусу. Индикация расцепления позволяет оперативно определить причину отключения - это снижает время диагностики и повышает безопасность обслуживания.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные скачки тока (короткое замыкание)
• Гибкая совместимость: поддерживает как монтаж на плату, так и на DIN-рейку
• Надёжная индикация: наглядный визуальный сигнал при срабатывании
• Устойчивость к условиям УХЛ3: подходит для холодных, сырых и пыльных производственных сред
• Простота замены: легко демонтировать и установить новое устройство без переделки проводки

Ограничения применения

• Не предназначен для работы в условиях постоянного тока (DC) - только переменный ток AC
• Защита IP20 не допускает использование во влажных помещениях без дополнительной защиты (например, в шкафах с герметичными крышками)
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление
• Фиксированная уставка магнитного расцепителя (10In = 500 А); её нельзя изменить - не подходит для задач, где требуется настраивать порог срабатывания
• Не рекомендован для частых циклов включения/отключения - не является аппаратом для частого коммутирования нагрузки

Примеры использования

• Щитовая автоматики на производстве: защита двигателей насосов, вентиляторов, конвейеров мощностью до 30–35 кВт
• Распределительные щиты в цехах с умеренной влажностью и пылью
• Системы управления технологическим оборудованием, где нужна надёжная защита от КЗ
• Объекты с ограниченным бюджетом, где важна цена и долговечность, а не функциональность высшего класса

Практические советы

• При выборе ВА04-31 Про убедитесь, что расчетный ток нагрузки не превышает 50 А - лучше иметь запас 10–15%
• Если в вашей сети возможны импульсы выше 500 А, этот выключатель будет срабатывать слишком часто; рассмотрите модели с регулируемой уставкой
• При монтаже на DIN-рейку используйте фиксаторы - даже при слабом креплении он остаётся устойчивым, но при вибрациях может ослабнуть
• Проверьте соответствие сечения проводов и момента затяжки винтов - некорректное подключение вызывает перегрев и выход из строя
• Для систем с необходимостью дистанционного контроля или сигнализации выбирайте другие модификации - ВА04-31 Про не имеет вспомогательных контактов
