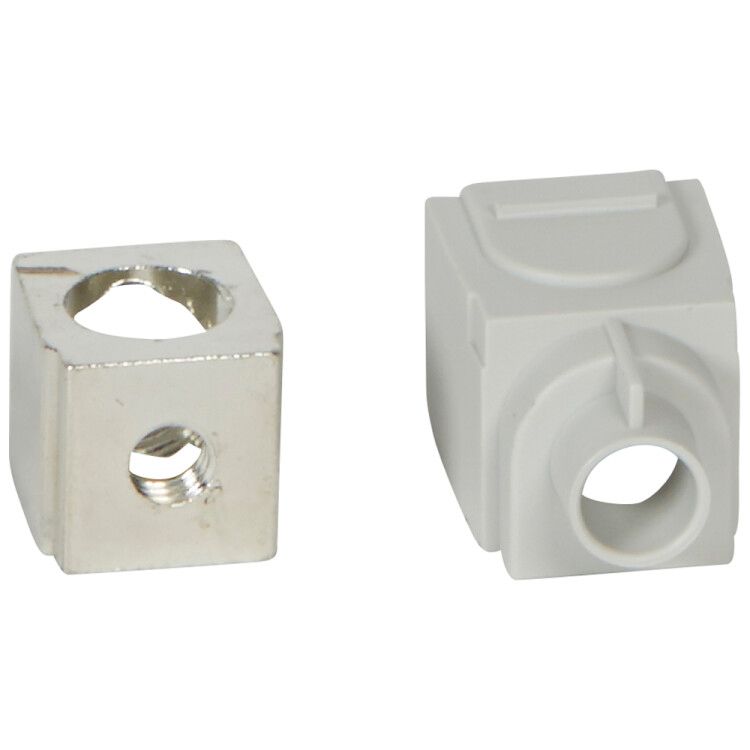

Зажим торцевой 3п DRX125 60-100А (набор из 3 шт) Leg 027171 Legrand

Зажим торцевой 3-полюсный 60–100 А для DRX 125 (набор из 3 шт) от Legrand предназначен для надёжного соединения силовых кабелей с автоматическими выключателями серии DRX. Набор из трёх зажимов обеспечивает быстрый и безопасный монтаж в распределительных щитах, особенно там, где требуется высокая плотность компоновки.

Назначение и область применения

Этот зажим используется для подключения входных и выходных проводов к автоматическим выключателям DRX 125. Он заменяет обычную прямую коммутацию клеммами выключателя, позволяя ускорить сборку щита и повысить удобство обслуживания. Подходит для установки в промышленных, торговых и жилых объектах, где применяются автоматы серии DRX с номиналом до 100 А.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Количество полюсов: 3 - один зажим на каждый фазный провод, позволяет одновременно коммутировать три фазы;
• Тип изделия: торцевой - монтируется на боковой поверхности автомата, не занимает место сверху или снизу;
• Способ подключения: винтовой - провода затягиваются гайками, обеспечивают прочное и долговечное соединение;
• Метод монтажа: винтовой - крепится к корпусу выключателя через стандартные винты на торце устройства;
• Комплектация: набор из 3 штук - по одному зажиму на каждый полюс, готов к использованию сразу после распаковки.

Совместимость и монтаж

Зажим совместим исключительно с автоматическими выключателями серии DRX 125 от Legrand. Установка выполняется на торцевые клеммы аппарата - перед этим необходимо открутить заводские заглушки. Для правильной работы важно использовать только оригинальные винты, предусмотренные конструкцией DRX. Диаметр посадочного места соответствует стандартным размерам выключателей этой серии. Монтаж требует отвертки и соблюдения момента затяжки - переусердствовать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-1 и IEC 60947-2 для устройств низковольтного распределения. Все контакты выполнены из медного сплава с серебряными напылениями, что снижает переходное сопротивление и предотвращает нагрев. Изоляция изготовлена из самозагашающегося термопласта, устойчивого к возгоранию.

Преимущества

• Уменьшает время монтажа за счёт готового решения вместо ручной прокладки перемычек;
• Обеспечивает равномерное распределение усилия при затяжке - меньше риск повреждения клемм автомата;
• Сохраняет доступ к верхним и нижним клеммам выключателя - можно дополнительно подключить другие элементы;
• Позволяет легко демонтировать и заменить автомат без разборки всей цепи - достаточно отсоединить зажимы.

Ограничения применения

• Не совместим с другими сериями автоматических выключателей - даже аналогичными по току моделями других брендов;
• Не предназначен для использования вне закрытых распределительных щитов - не имеет защиты IP выше IP20;
• Работает только с медными проводниками сечением до 25 мм2 - алюминий и многожильные провода с опрессовкой требуют проверки на соответствие;
• Не рекомендован для частых операций подключения/отключения - предназначен для постоянных соединений.

Примеры использования

• Подключение входного кабеля к главному автомату DRX 125 в этажном щите офисного здания;
• Формирование фазных групп на промышленном конвейере с несколькими двигателями;
• Сборка распределительного щита в торговом центре с большим количеством автоматов рядом друг с другом.

Практические советы

• Перед установкой всегда проверяйте, что автомат DRX 125 полностью обесточен и заблокирован;
• Используйте только те винты, которые идут в комплекте с выключателем - сторонние могут иметь неверную резьбу или длину;
• При множественных подключениях в одном щите используйте цветную маркировку проводов - зажимы не имеют встроенной индикации;
• Проверьте момент затяжки винта - он должен быть достаточным для герметичного контакта, но не вызывать деформацию пластикового корпуса;
• Лучше всего применять этот зажим в новых проектах - при модернизации старых щитов возможна необходимость доработки кабельных каналов.
