Комплект зажимов 3-х полюсный от 63A до 100А для ВА04-31Про (комплект из трех) | 7001217 Контактор (Legrand)

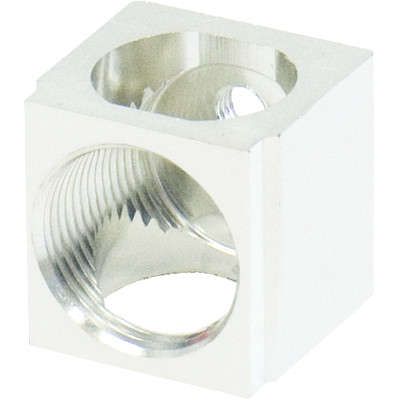

Комплект зажимов от 63 ампер до 100 ампер для контактора ВА04-31Про (комплект из трех) - это монтажный компонент, предназначенный для надежного соединения силовых проводов с контактами контактора ВА04-31Про. Комплект из трёх зажимов обеспечивает быстрый и безопасный монтаж в цепях с током до 100 А, совместим с сериями KPRO и продукцией брендов Контактор Ульяновск и Legrand. Артикул 7001217.

Назначение и область применения

Комплект зажимов от 63 ампер до 100 ампер для контактора ВА04-31Про используется для подключения медных или алюминиевых проводов к входным и выходным клеммам контактора. Подходит для установки в распределительных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется частое включение/выключение нагрузки. Применяется исключительно с контакторами модели ВА04-31Про - несовместим с другими типами контакторов.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Степень защиты IP20 - защищает от доступа пальцев и твердых предметов размером более 12,5 мм, но не защищена от воды и пыли;
• Тип изделия: комплект монтажный - состоит из трёх одинаковых зажимов для трёх фаз;
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус контактора ВА04-31Про;
• Климатическое исполнение УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности, подходит для помещений с умеренным климатом (например, заводские цеха, склады, неотапливаемые помещения).

Совместимость и монтаж

Комплект зажимов от 63 ампер до 100 ампер для контактора ВА04-31Про совместим только с моделями ВА04-31Про, выпускаемыми под брендами Контактор Ульяновск, КОНТАКТОР(группа Legrand) и Контактор (Legrand). Монтаж выполняется вручную: зажимы плотно фиксируются на клеммах контактора без инструментов. Для надёжного соединения используйте провода сечением 10–25 мм2 (медные) или 16–35 мм2 (алюминиевые). Перед установкой проверьте соответствие габаритов клемм - зажимы не подходят для контакторов другой серии, даже если они имеют аналогичный номинал тока.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1 для коммутационных устройств. Номинальная степень защиты IP20 требует установки внутри закрытых электрошкафов - использование вне шкафа запрещено. Отсутствуют функции защиты от перегрузки или короткого замыкания - эти задачи решаются внешними автоматическими выключателями.

Преимущества

• Удобство сборки - три зажима в одном комплекте позволяют полностью оснастить контактор без необходимости докупать элементы по отдельности;
• Высокая механическая прочность - металлические части зажимов обеспечивают долговечность при многократном обслуживании;
• Чёткая маркировка - каждый зажим имеет обозначение фазы (L1/L2/L3), что снижает риск ошибок при подключении;
• Поддержка широкого спектра сечений проводов - позволяет использовать как одножильные, так и многожильные кабели.

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в условиях высокой запыленности - IP20 недостаточен для таких условий;
• Запрещён монтаж на контакторы других серий, включая ВА04-32, ВА04-33 и аналоги от других производителей;
• Не рекомендуется применять с проводами меньшего сечения, чем указано - возможен перегрев и оплавление изоляции;
• Не подходит для цепей переменного тока выше 690 В - максимальное напряжение не указано, но по нормам для 100 А допускается до 690 В AC.

Примеры использования

• Монтаж в промышленных щитах управления насосными станциями;
• Подключение питания к конвейерным линиям на пищевых производствах;
• Сборка панелей управления для компрессоров и вентиляционных установок;
• Обслуживание оборудования с частотным регулированием, где требуется надёжное силовое подключение.

Практические советы

• Перед установкой очистите поверхность клемм контактора от оксидов и грязи - особенно важно при использовании алюминиевых проводов;
• Затягивайте винты зажимов равномерно, без усилия - переусиливать нельзя, чтобы не повредить пластиковую основу;
• Проверяйте затяжку через 1–2 месяца после первого включения - первоначальная усадка проводов может потребовать подтягивания;
• При замене зажимов всегда используйте оригинальный комплект 7001217 - сторонние аналоги могут иметь отличные габариты или материал клемм;
• Для удобства хранения и транспортировки комплект упакован в картонную коробку с внутренней фиксацией - сохраняйте её для будущих ремонтов.
