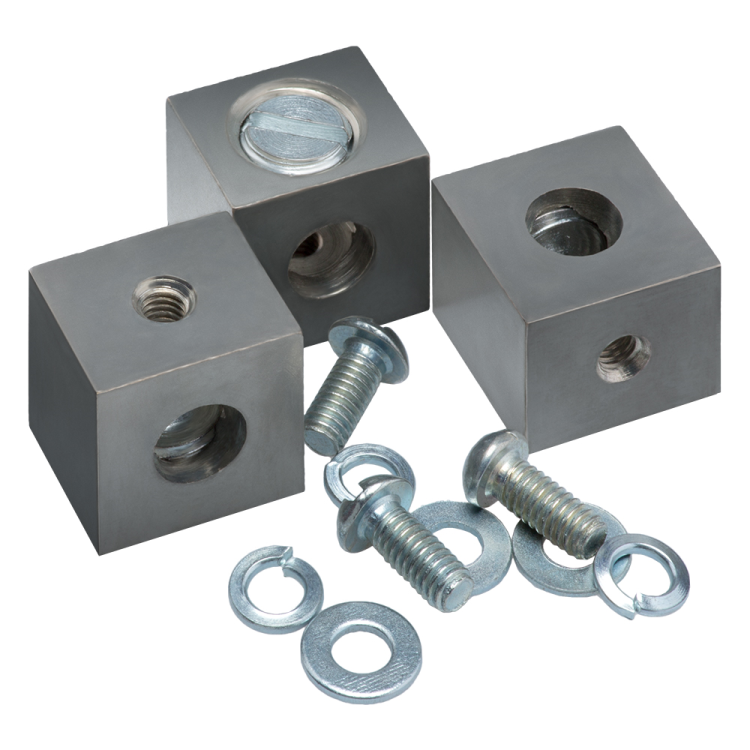

Комплект зажимов OptiMat E100-16..50А УХЛ3 (уп.3шт) КЭАЗ 100015

Комплект зажимов OptiMat E100-16..50А УХЛ3 3 шт от КЭАЗ предназначен для надёжного подключения кабелей к автоматическим выключателям серии OptiMat E100 без использования кабельных наконечников. Артикул 100015 обеспечивает совместимость с оборудованием того же производства, упрощая монтаж и обслуживание.

Назначение и область применения

Комплект зажимов OptiMat E100-16..50А УХЛ3 3 шт используется для прямого подсоединения силовых кабелей к контактам выключателей OptiMat E100. Подходит там, где требуется быстрый и безопасный монтаж без предварительной опрессовки жил. Применяется в распределительных щитах, на станках, конвейерах и других промышленных установках с переменным или постоянным током до 50 А.

Технические характеристики

• Номинальный ток: 50 А — допустимая нагрузка на каждый полюс при длительной работе
• Номинальное напряжение: 690 В — максимальное рабочее напряжение для трёхфазных сетей
• Количество полюсов: 3 — соответствует трёхфазному подключению
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 — защищает от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Тип напряжения управления: AC/DC — совместим с любыми типами цепей управления
• Материал контакта: медь — обеспечивает низкое переходное сопротивление и долгий срок службы
• Способ монтажа: винтовой — фиксация кабеля затяжкой винта
• Тип резьбы: метрическая — стандартные болты M4–M6, совместимые с большинством клеммных колодок
• Цвет: серый — унифицированная цветовая гамма для серии OptiMat E100
• Нормативный документ: ТУ3422-055-05758109-2012
• Код в реестре РЭП: РЭ-2521/20

Совместимость и монтаж

Комплект зажимов OptiMat E100-16..50А УХЛ3 3 шт совместим исключительно с выключателями серии OptiMat E100 от КЭАЗ. Монтаж выполняется путём вставки кабеля в зажим и затяжки винта усилием 1,5–2 Н·м. Не требует специальных инструментов — достаточно обычной отвертки. Для надёжного соединения рекомендуется зачищать изоляцию кабеля на длину 10–12 мм. Не применяйте с многожильными проводами без наконечников — возможна потеря контакта при вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3422-055-05758109-2012 и зарегистрировано в Реестре радиоэлектронной продукции (РЭ-2521/20). Степень защиты IP20 позволяет использовать устройство внутри закрытых щитов, но не в помещениях с высокой влажностью или риском попадания жидкости. Соответствует нормам безопасности для оборудования класса II.

Преимущества

• Не требует кабельных наконечников — экономит время и материалы при монтаже
• Выполнена из меди — снижает нагрев и потери энергии
• Совместима с выключателями OptiMat E100 — гарантирует точную посадку и механическую стабильность
• Устойчивость к перепадам температур благодаря исполнению УХЛ3
• Затяжка винтом — возможность контроля момента и повторного демонтажа без повреждений

Ограничения применения

• Не предназначена для работы вне закрытых корпусов — IP20 не защищает от влаги и пыли
• Не подходит для многожильных кабелей без оконцовки — возможен разрыв контакта
• Не совместима с другими сериями выключателей — даже аналогичными по току
• Не рассчитана на частые операции подключения/отключения — только для стационарной установки

Примеры использования

• Подключение входного кабеля к автоматическому выключателю OptiMat E100 в распределительном щите цеха
• Фиксация фазных проводов на магнитном пускателе через зажимы в составе панели управления
• Сборка силовой части станка с ЧПУ, где важно минимизировать количество деталей
• Обновление старых щитов — замена клеммных колодок на более надёжные зажимы OptiMat E100

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует заявленному диапазону (обычно 1,5–16 мм² для этого типа зажимов)
• Не перетягивайте винт — это может повредить медные контакты и вызвать перегрев
• После первого включения проверьте температуру зажимов — если они горячие, значит, плохой контакт или недостаточно зачищенная жила
• При использовании в вибрирующих средах дополнительно закрепите кабель хомутом ближе к зажиму
• Храните комплект в сухом месте — хотя он УХЛ3, длительное воздействие влаги может вызвать окисление контактов
