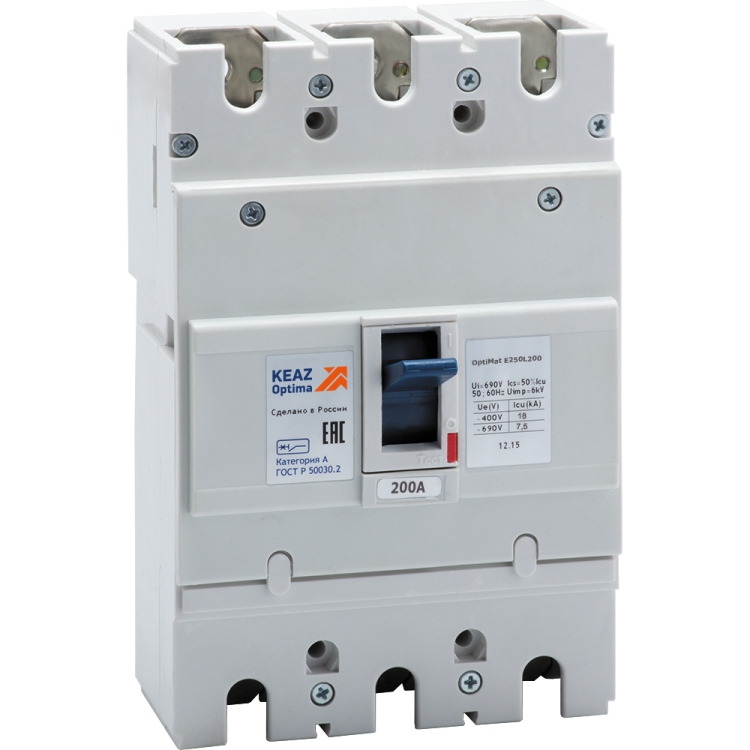

Выключатель автоматический OptiMat E250L200 3п 200А 18кА КЭАЗ (Курский электроаппаратный завод) 100011

Автоматический выключатель OptiMat E250L200 от КЭАЗ - трёхполюсное устройство в литом корпусе с номинальным током 200 А и отключающей способностью 18 кА, предназначенное для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату или DIN-рейку с адаптером, обеспечивает надёжную работу в условиях холодного климата (УХЛ3) и применяется в промышленных и инфраструктурных объектах.

Назначение и область применения

OptiMat E250L200 используется для защиты электрических цепей переменного тока частотой 50/60 Гц от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в системах энергообеспечения зданий, на транспорте и других объектах с высокими требованиями к надёжности. Особенно актуален там, где требуется сочетание большой коммутационной способности и устойчивости к низким температурам.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 18 кА
• Количество полюсов: 3
• Род тока: переменный (AC), 50/60 Гц
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 2000 А
• Диапазон регулировки срабатывания короткого замыкания: 18 А
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовые зажимы
• Тип рукоятки: с возвратом - позволяет фиксировать положение “вкл” / “выкл”, предотвращает самопроизвольное включение
• Крепление: винтовое
• Способ монтажа: монтажная плата (требует установки на жёсткую поверхность)
• Наличие дугогасительной камеры: 3 (по числу полюсов)
• Гарантийный срок: 3 года
• Соответствие стандартам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250L200 можно устанавливать как на монтажную плиту, так и на DIN-рейку - для этого потребуется специальный адаптер (не входит в комплект). Выключатель имеет одинаковую глубину установки с другими изделиями серии OptiMat E, что позволяет легко комбинировать его с модульными аппаратами в одном шкафе. Подключение проводов осуществляется через винтовые зажимы - допускаются медные кабели сечением до 120 мм2. Питание можно подвести с любой боковой стороны - гибкость в проектировании распределительных щитов. Монтаж возможен в любом пространственном положении: горизонтально, вертикально, даже перевёрнутым.

Безопасность и стандарты

OptiMat E250L200 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Конструкция предусматривает механическую блокировку и возможность разъединения - обеспечивает безопасность при обслуживании. Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешней среды - не предназначено для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Высокая отключающая способность (18 кА) - подходит для мощных сетей с высоким уровнем коротких замыканий
• Широкий диапазон рабочих температур (-60…+40 C) - надёжна в суровых климатических условиях
• Совместимость с модульной аппаратурой серии OptiMat E - упрощает сборку щитов и снижает затраты на проектирование
• Гибкий монтаж: можно устанавливать на плату или DIN-рейку, подключать питание с любой стороны
• Функция возврата рукоятки повышает безопасность - предотвращает неконтролируемое включение после аварии
• Долгий гарантийный срок - 36 месяцев

Ограничения применения

• Не предназначен для работы во влажных, запылённых или взрывоопасных средах из-за степени защиты IP20
• Требует жёсткой опоры при монтаже на монтажную плату - нельзя устанавливать на гибкие или деформируемые поверхности
• Не оснащён вспомогательными контактами - невозможно удалённое управление или сигнализация состояния
• Не поддерживает дистанционное включение/отключение - привод только ручной
• Запрещена установка без адаптера на DIN-рейку - требует дополнительного оборудования

Примеры использования

• Защита главного входа в промышленный цех с нагрузкой до 200 А
• Основной автомат в распределительном щите на заводе с холодильными установками
• Щит управления конвейерной линией в пищевой промышленности
• Распределительный пункт на железнодорожной станции в регионах с зимними минусовыми температурами
• Система электроснабжения складского комплекса в северных районах России

Практические советы

• При выборе OptiMat E250L200 проверьте соответствие сечения кабеля - максимальное 120 мм2; используйте только медные жилы
• Если монтируете на DIN-рейку - обязательно закупите совместимый адаптер (например, КЭАЗ ADP-E250); без него установка невозможна
• Из-за низкого класса защиты IP20 не устанавливайте устройство вне закрытых щитов - даже капли воды могут вызвать отказ
• При использовании в условиях частых перегрузок следите за температурой окружающей среды - при +40 C и выше возможна деградация характеристик
• Проверяйте правильность подключения фаз - все три полюса должны быть подключены, иначе защита будет неполной
• При замене старого автомата - учтите габариты OptiMat E250L200: он занимает больше места, чем устройства меньшей серии (E100)
