Выключатель автоматический OptiMat D250L-TM200-УХЛ3| 291420 | КЭАЗ

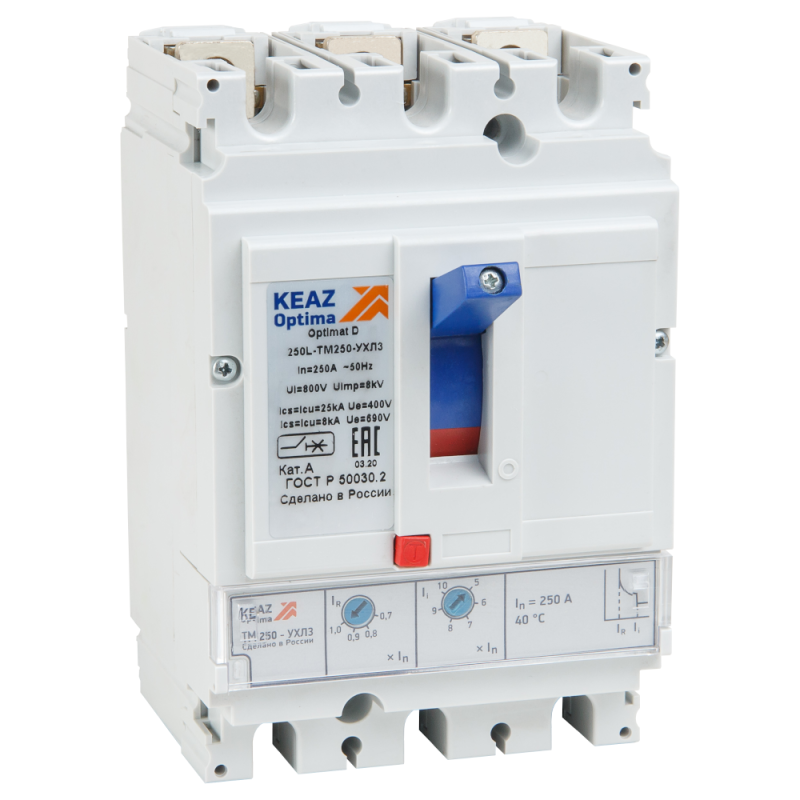

Автоматический выключатель D250L-TM200-УХЛ3 в литом корпусе от КЭАЗ - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных установках с переменным током до 690 В, особенно там, где важны надёжность, широкий диапазон температур и возможность точной настройки. Артикул 291420 соответствует серии OptiMat D, предназначенной для жёстких условий эксплуатации.

Назначение и область применения

Автоматический выключатель D250L-TM200-УХЛ3 в литом корпусе защищает силовые цепи от перегрева и сверхтоков. Подходит для использования в промышленном оборудовании: станках, конвейерах, распределительных щитах, системах энергообеспечения. Учитывая климатическое исполнение УХЛ3, он работает в условиях низких температур - от -60 C до +70 C, что делает его пригодным для холодных регионов, открытых площадок и неотапливаемых помещений.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети.
• Номинальная отключающая способность: 25 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий).
• Диапазон регулировки тока перегрузки: 140–200 А - можно настраивать чувствительность к длительным перегрузкам в этом пределе.
• Уставка срабатывания магнитного расцепителя: 5–10 In - отключение происходит при токе в 5–10 раз выше номинального (200 А × 5 = 1000 А; 200 А × 10 = 2000 А).
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать мощные медные или алюминиевые проводники.
• Тип подключения: болтовое - требует фиксации кабелей гайками, обеспечивает прочную механическую связь.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ.
• Климатическое исполнение УХЛ3 - рассчитан на работу в умеренно-холодном климате с возможностью хранения и эксплуатации при низких температурах.
• Крепление: винтовое - монтируется на монтажную плату с помощью болтов.
• Вид привода: ручной - управление осуществляется вручную через стационарную рукоятку, без возможности дистанционного включения.
• Гарантийный срок: 60 месяцев - один из самых длинных в отрасли, подтверждает долговечность конструкции.
• Цвет по RAL 7035 - серый, типичный для промышленного оборудования.

Совместимость и монтаж

Автоматический выключатель D250L-TM200-УХЛ3 в литом корпусе имеет стационарное исполнение и монтируется исключительно на монтажную плиту. Для установки требуется свободное место вокруг устройства - минимум 50 мм с боков и спереди для доступа к клеммам и рукоятке. Подключение выполняется болтами M8–M10, усилие затяжки - согласно руководству производителя. Нет вспомогательных контактов, поэтому нельзя использовать его для сигнализации состояния или удаленного управления. Моторный привод - опционально, но не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель D250L-TM200-УХЛ3 в литом корпусе соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Внесён в Реестр средств электроснабжения под номером РЭ-2519/20. Конструкция обеспечивает токоограничение - снижает величину тока КЗ перед отключением, что уменьшает риск повреждения шин и кабелей. Мостиковая контактная система роторного типа повышает долговечность и снижает вероятность нагрева контактов.

Преимущества

• Точные настройки тока перегрузки (140–200 А) позволяют адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.
• Широкий диапазон рабочих температур (-60…+70 C) - единственный вариант для экстремальных условий среди аналогов.
• Высокая отключающая способность (25 кА) - подходит для крупных промышленных объектов с высокими токами КЗ.
• Совместимость с другими аппаратами серии OptiMat D - обеспечивается полная селективность в многоступенчатых схемах защиты.
• Долгий гарантийный срок (5 лет) указывает на качество материалов и сборки.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита.
• Степень защиты IP20 не допускает использование в сырых, пыльных или outdoor-объектах без дополнительной оболочки.
• Отсутствие вспомогательных контактов и моторного привода в базовой версии - невозможно подключить к системам АСУ ТП без модификаций.
• Только ручное управление - не подходит для автоматических систем, требующих дистанционного включения/выключения.
• Подходит только для переменного тока - не используется в цепях постоянного тока.

Примеры использования

• Защита главного входа в промышленный цех с мощными насосами и компрессорами.
• Щитовое оборудование на холодильных комплексах в Сибири, где температура зимой опускается ниже -50 C.
• Распределительный пункт на нефтеперерабатывающем заводе, где требуется надёжная защита от КЗ с током до 25 кА.
• Линии питания станков ЧПУ с высокой инерционной нагрузкой, где важно точно настроить порог перегрузки между 140 и 200 А.

Практические советы

• При выборе автомата D250L-TM200-УХЛ3 в литом корпусе проверьте соответствие сечения кабеля (до 70 мм2) и класса токоведущих элементов - не используйте меньшие провода, чтобы избежать перегрева.
• Настройку тока перегрузки выполняйте после запуска системы - начните с минимального значения (140 А) и постепенно увеличивайте до стабильной работы.
• При монтаже на монтажную плату соблюдайте рекомендованное усилие затяжки болтов - переусиливать нельзя, это повредит изоляцию.
• Для работы в условиях повышенной влажности или пыли - устанавливайте выключатель внутри герметичного шкафа с IP54 или выше.
• Если нужна дистанционная сигнализация - выбирайте модель с опциональным моторным приводом и вспомогательными контактами, либо используйте внешние реле.
• Проверяйте наличие сертификата РЭ-2519/20 при закупке - это обязательное требование для промышленных заказчиков в РФ.
