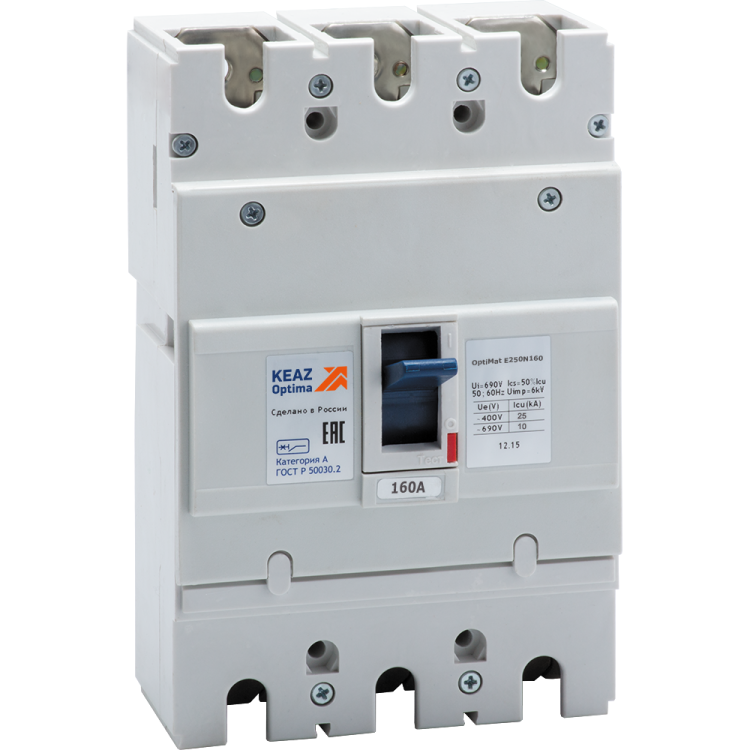

Выключатель автоматический 160А 25кА OptiMat E250N160 УХЛ3 КЭАЗ 230653

Автоматический выключатель OptiMat E250N160 от КЭАЗ - это трёхполюсное устройство в литом корпусе с номинальным током 160 А и отключающей способностью 25 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель OptiMat E250N160 рассчитан на работу в условиях умеренного и холодного климата (УХЛ3) и подходит для стационарной установки на монтажную плату или DIN-рейку.

Назначение и область применения

OptiMat E250N160 используется для защиты силовых цепей переменного тока в промышленных, коммерческих и инфраструктурных объектах. Он обеспечивает надёжную защиту оборудования от сверхтоков - как при длительной перегрузке, так и при аварийных коротких замыканиях. Применяется в щитах управления, на входе в распределительные устройства, в системах питания станков, конвейеров, насосов и других мощных потребителей.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 1600 А (10×I_n)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 C до +40 C)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовое
• Крепление: винтовое, на монтажную плиту
• Способ монтажа: монтажная плата (возможно использование с адаптером для DIN-рейки)
• Привод: ручной, с тумблером
• Дугогасительная камера: 3 шт. (по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250N160 совместим с другими аппаратами серии OptiMat E благодаря единым габаритам и глубине установки. Это позволяет компактно размещать его рядом с модульными устройствами (например, контакторами, реле) в одном щите. Монтаж возможен:

• На монтажную плату - основной способ, предусмотренный конструкцией;
• На DIN-рейку - через специальный адаптер (не входит в комплект, приобретается отдельно);
• С любым направлением подвода проводов - питание можно подключить с верхней или нижней стороны;
• В любом пространственном положении - горизонтально, вертикально, перевёрнуто - без потери характеристик.

Зажимы предназначены для винтового подключения медных кабелей сечением до 120 мм2. Для многожильных проводов рекомендуется использовать наконечники.

Безопасность и стандарты

OptiMat E250N160 соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международному стандарту IEC 60947-2. Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов. Конструкция предусматривает механическую блокировку, предотвращающую случайное включение при открытых крышках. Однако степень защиты IP20 не допускает эксплуатацию во влажных, запылённых или наружных помещениях без дополнительной защиты (корпуса IP54+).

Преимущества

• Высокая отключающая способность (25 кА) - подходит для сетей с высокими токами КЗ, характерными для крупных объектов.
• Двухступенчатая защита (тепловая + магнитная) - точное срабатывание как при долговременной перегрузке, так и при внезапных КЗ.
• Гибкий монтаж - возможность установки на плату или DIN-рейку (с адаптером) повышает универсальность.
• Одинаковая глубина с другими устройствами OptiMat E - упрощает сборку унифицированных щитов и снижает стоимость проектирования.
• Работа при экстремальных температурах (-60…+40 C) - подходит для холодных регионов и неотапливаемых помещений.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию состояния (вкл./выкл.) без внешних решений.
• Нет возможности регулировки порога срабатывания магнитного расцепителя - уставка фиксирована на 1600 А (10×I_n), что не всегда оптимально для чувствительных нагрузок.
• Требует обязательного использования адаптера для монтажа на DIN-рейку - он не входит в комплект.
• Не подходит для постоянного тока (DC) - работает только с переменным током 50/60 Гц.

Примеры использования

• Главный ввод в распределительный щит промышленного цеха с мощностью до 110 кВт.
• Защита питающего кабеля к конвейерной линии с несколькими двигателями.
• Щит управления насосной станцией в неотапливаемом здании зимнего периода.
• Входной автомат в щите освещения и силового оборудования торгового центра.

Практические советы

• При выборе OptiMat E250N160 проверьте, чтобы номинальный ток нагрузки был не более 160 А, а расчетный ток КЗ - не выше 25 кА.
• Для монтажа на DIN-рейку закажите совместимый адаптер (например, КЭАЗ ADP-E250). Без него устройство невозможно установить на рейку.
• При подключении кабелей сечением 70–120 мм2 используйте наконечники типа НШВИ-120 и затягивайте винты моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит контакт.
• Не применяйте в помещениях с уровнем влажности >90%, на улице или в сырых подвалах - даже при наличии оболочки IP20 есть риск коррозии и пробоя.
• Если требуется сигнал о состоянии автомата - установите отдельное реле контроля или используйте другой тип выключателя с встроенными контактами.
