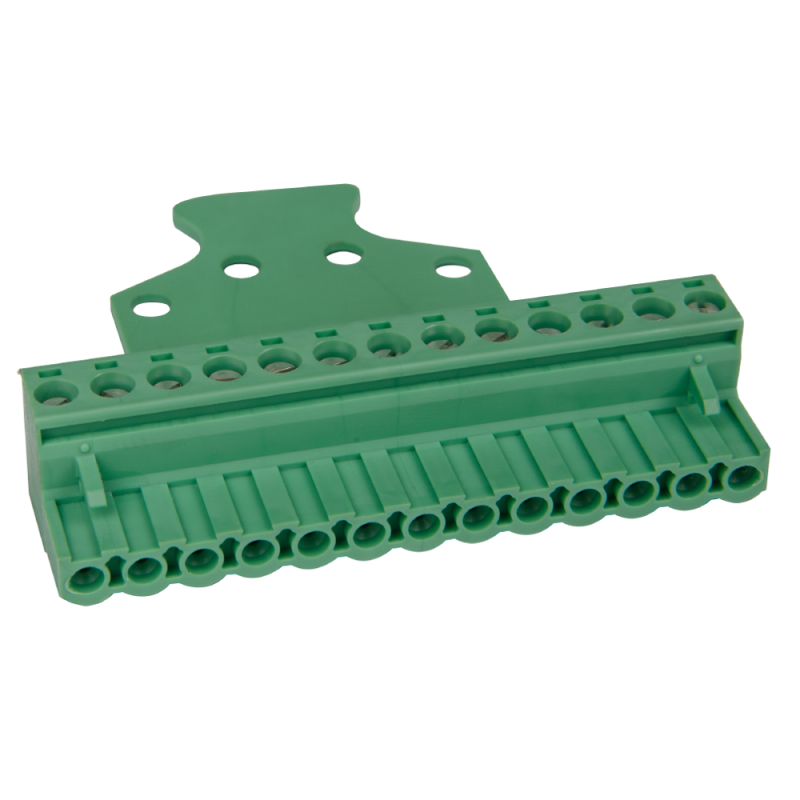

Вилка для вторичных цепей MSTB-2.5/13 OptiMat ВА57 12А 13 полюсов КЭАЗ (Курский электроаппаратный завод) 273632

Вилка для вторичных цепей MSTB-2.5/13-OptiMat/ВА57-УХЛ3 от КЭАЗ предназначена для быстрого и надёжного подключения проводов в цепях управления автоматических выключателей серии OptiMat D. Этот элемент обеспечивает удобную разборную связь между устройствами на DIN-рейке без необходимости использовать инструмент.

Назначение и область применения

Вилка MSTB-2.5/13-OptiMat/ВА57-УХЛ3 используется исключительно для подключения вторичных цепей - то есть сигналов управления, контроля и аварийной сигнализации - к автоматическим выключателям серии OptiMat D. Она позволяет заменить жёсткую проводку гибким штекерным соединением, что особенно важно при частых операциях обслуживания, тестирования или замены оборудования.

Подходит для установки в щитах управления промышленными станками, системами автоматизации, конвейерами, насосными станциями и другими объектами, где требуется часто менять или проверять цепи управления.

Технические характеристики

• Тип изделия: Соединительная клемма
• Тип подключения: Разъемное (штепсельное) - вставляется в соответствующую розетку на выключателе
• Тип зажима: Безвинтовой - фиксация провода осуществляется защёлкой, без отвертки
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Род тока: Переменный и постоянный (AC/DC)
• Диапазон рабочих температур: От –40 C до +70 C
• Климатическое исполнение: УХЛ3 - холодный и влажный климат
• Степень защиты IP: IP00 - без защиты от внешних воздействий; применяется внутри закрытых щитов
• Материал корпуса и контактного вкладыша: Пластик
• Материал контактной поверхности: Необработанная - не имеет специального покрытия, рассчитана на работу с медью
• Гарантийный срок: 60 месяцев
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015

Совместимость и монтаж

Вилка MSTB-2.5/13-OptiMat/ВА57-УХЛ3 совместима **только** с розетками на автоматах серии OptiMat D производства КЭАЗ. Нельзя использовать её с другим оборудованием, даже если форма кажется аналогичной - контакты и шаг расположения могут отличаться.

Монтаж выполняется просто:

• Закрепите вилку на DIN-рейке - она оснащена защёлкой, которая фиксируется одним движением;
• Загрузите одножильный провод сечением до 2,5 мм2 в зажим - он открывается кнопкой, после введения провода защёлка сама запирается;
• Вставьте вилку в розетку на выключателе до характерного щелчка - соединение считается надёжным.

Обязательно используйте провода с жилами без оплетки - многожильные провода требуют предварительной обжимки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и собственным техническим условиям КЭАЗ. Применяется только во внутренней части распределительных щитов, так как степень защиты IP00 не предусматривает никакой защиты от пыли, влаги или случайного прикосновения. Для работы вне щита использование недопустимо.

Преимущества

• Быстрая сборка и демонтаж - не нужны инструменты для подключения проводов
• Уменьшение времени на сервисное обслуживание - можно легко отсоединить весь модуль вместо перебора проводов
• Высокая механическая прочность защёлок - гарантирует сохранение контакта при вибрациях
• Совместимость с сериями OptiMat D - единая система компонентов снижает риск ошибок при монтаже

Ограничения применения

• Не предназначен для силовых цепей - работает только с цепями управления (токи менее 1 А)
• Не допускается применение в условиях открытого воздуха, повышенной влажности или наличия масел, химически активных паров
• Не совместим с выключателями других производителей, даже если они имеют похожий форм-фактор
• Не рекомендуется для многожильных проводов без обжимных наконечников - возможен выход из строя зажима
• IP00 - нельзя использовать там, где возможно попадание воды, пыли или сторонних предметов

Примеры использования

• Подключение сигнализации перегрузки к автоматическому выключателю OptiMat D через контроллер PLC
• Создание временной перемычки для диагностики цепи управления перед ремонтом
• Установка в щитах на заводе, где необходимо регулярно переключать режимы работы оборудования
• Монтаж в системах теплоснабжения, где доступ к щиту ограничен, а скорость замены важна

Практические советы

• Перед установкой всегда проверяйте соответствие модели вилки именно розеткам на вашем выключателе - модель должна точно совпадать с указанием “MSTB-2.5/13”
• Не затягивайте провод слишком сильно - безвинтовые зажимы работают на принципе давления, а не крутящего момента
• При использовании нескольких вилок на одной рейке оставляйте минимальный зазор 5–10 мм между ними для лучшей теплоотдачи
• Проверяйте плотность посадки вилки в розетку - слабый контакт вызывает нагрев и отказы
• Храните запасные вилки в сухом месте - пластиковые детали чувствительны к длительному воздействию ультрафиолета и высокой влажности
