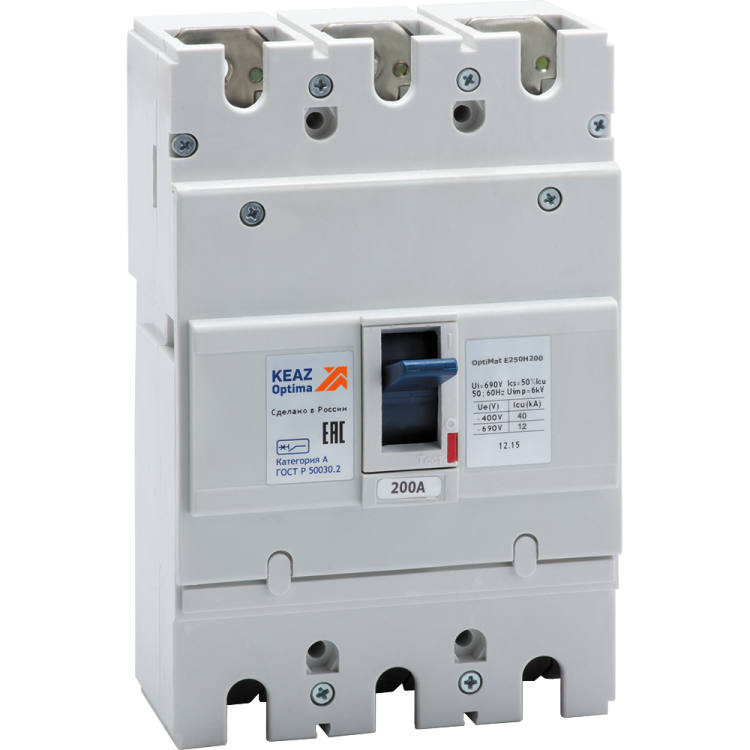

Выключатель автоматический 40кА OptiMat E250Н200 УХЛ3 КЭАЗ 230658

Автоматический выключатель OptiMat E250H200-УХЛ3, 40кА - это трёхполюсный аппарат в литом корпусе, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд КЭАЗ обеспечивает надёжность и соответствие российским нормам, а артикул 230658 указывает на конкретную модель из серии OptiMat E250, рассчитанную на ток 200 А и напряжение до 690 В.

Назначение и область применения

Автоматический выключатель OptiMat E250H200-УХЛ3, 40кА используется для защиты силовых цепей переменного тока в промышленных, коммерческих и инфраструктурных объектах. Подходит для установки в щитах управления, распределительных устройствах, на участках с высокими требованиями к надёжности - например, на конвейерах, насосных станциях, системах вентиляции и освещения. Применяется там, где требуется защита от токов короткого замыкания до 40 кА и длительных перегрузок.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети переменного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способность гасить дугу при аварийном токе короткого замыкания.
• Тип расцепителя: электромагнитный и тепловой - сочетание быстрого срабатывания при КЗ и задержки при перегрузке.
• Уставка магнитного расцепителя: 2000 А - порог, при котором выключатель отключается мгновенно (без выдержки времени).
• Диапазон регулировки теплового расцепителя: 25–200 А - можно настроить чувствительность к перегрузкам в пределах этого интервала.
• Род тока: переменный (AC), частота 50/60 Гц - работает в сетях стандарта Европы и России.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытых щитах.
• Максимальное сечение кабеля: 120 мм2 - позволяет подключать мощные медные или алюминиевые проводники.
• Климатическое исполнение: УХЛ3 - устойчив к холоду и повышенной влажности, работает при температурах от -60 C до +40 C.
• Подключение: винтовое - надёжное, но требует периодической проверки затяжки.
• Способ монтажа: на DIN-рейку и монтажную плату - универсальность установки.
• Привод: ручной, с тумблером - управление вручную, видимый статус включения/выключения.
• Дугогасительная камера: 3 шт. - одна на каждый полюс, обеспечивает безопасное гашение дуги при отключении.
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012 - соответствует российским стандартам безопасности.

Совместимость и монтаж

Автоматический выключатель OptiMat E250H200-УХЛ3, 40кА совместим с DIN-рейкой типа TS35, а также может крепиться на монтажную плиту через специальные крепёжные элементы. Монтаж возможен в любом положении - горизонтально, вертикально, даже перевёрнутым. Подключение питание можно выполнять сверху или снизу - гибкость в проектировании щитов. Нет вспомогательных контактов, поэтому нельзя использовать для сигнализации состояния или удалённого управления. Для работы в условиях повышенной запылённости или влажности необходимо помещать устройство в герметичный щит.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, что гарантирует соответствие международному стандарту IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2521/20). Конструкция исключает доступ к токоведущим частям при закрытой крышке (IP20). Автомат имеет механическую блокировку, позволяющую фиксировать рукоятку в положении “выкл” для проведения работ. Отсутствие вспомогательных контактов снижает риск ложных сигналов, но требует внешних решений для дистанционного контроля.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для зон с большой короткозамкнутой мощностью, таких как подстанции и крупные потребители.
• Широкий диапазон рабочих температур (-60…+40 C) - надёжно работает в суровых климатических условиях, включая северные регионы.
• Универсальный монтаж - совмещает DIN-рейку и монтажную плату, упрощает сборку щитов любого типа.
• Совместимость с другими изделиями серии OptiMat E - одинаковая глубина установки позволяет компактно размещать автоматы и модульную аппаратуру в одном щите.
• Простота обслуживания - винтовые зажимы легко проверяются и подтягиваются, тумблер даёт наглядный статус.

Ограничения применения

• Не предназначен для постоянного использования вне закрытых щитов - степень защиты IP20 не защищает от пыли и воды.
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или дистанционное управление без внешних реле.
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц.
• Нельзя использовать в средах с взрывоопасными газами или пылью - не имеет взрывозащиты (Ex-маркировки).
• Требует точного соблюдения момента затяжки винтов - перетяжка повредит контакт, недотяжка вызовет нагрев.

Примеры использования

• Защита главного входа в промышленный цех с нагрузкой до 200 А.
• Щит распределения энергии на складском комплексе с несколькими конвейерами.
• Основной автомат в щите освещения на объекте с холодильными камерами (благодаря УХЛ3).
• Фидерный автомат перед группой станков с частотными преобразователями.

Практические советы

• При монтаже на DIN-рейку используйте только сертифицированные крепления - не применяйте самодельные адаптеры.
• Проверьте сечение кабеля перед подключением: 120 мм2 - максимум, но лучше выбирать кабель с запасом по току (например, 150 мм2 для 200 А при длинных линиях).
• Настройка теплового расцепителя должна соответствовать фактической нагрузке - не оставляйте её на минимальной отметке (25 А), если нагрузка 180 А.
• После первого включения и каждые 6 месяцев проверяйте момент затяжки винтов - особенно после первых нескольких отключений.
• Для систем с частыми отключениями рекомендуется контролировать состояние дугогасительных камер - при сильных пробоях они могут изнашиваться.
• Если нужна сигнализация состояния - установите отдельное реле контроля, поскольку OptiMat E250H200-УХЛ3, 40кА не имеет встроенного контакта.
