Выключатель автоматический OptiMat D250F-TM160-УХЛ3| 291445 | КЭАЗ

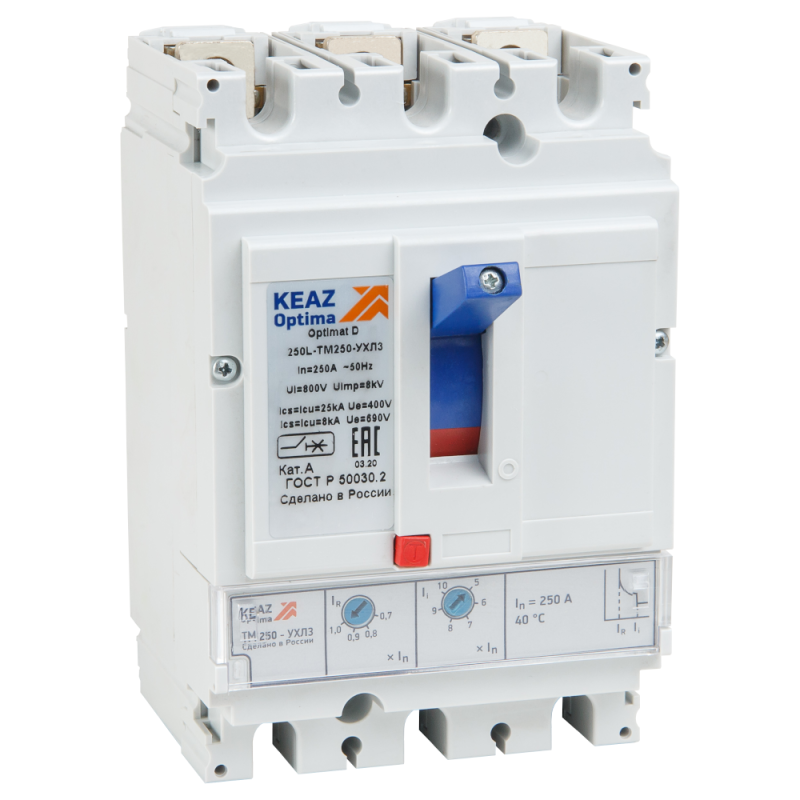

Автоматический выключатель D250F-TM160-УХЛ3 в литом корпусе - это трёхполюсное устройство с термомагнитным расцепителем и моторным приводом, предназначенное для защиты электрических цепей до 160 А в условиях сурового климата. Произведённый компанией КЭАЗ, он относится к серии OptiMat D и обеспечивает надёжную работу в промышленных системах с высокими требованиями к безопасности и селективности.

Назначение и область применения

Автоматический выключатель D250F-TM160-УХЛ3 в литом корпусе защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, в системах автоматизации. Благодаря наличию моторного привода, его можно дистанционно отключить или включить - это удобно при удалённом управлении или в труднодоступных местах. Устройство применяется там, где требуется точная настройка порогов срабатывания и высокая надёжность.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока, частота 50 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно отключить мощные аварийные токи
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Диапазон регулировки тока перегрузки: 112–160 А - позволяет адаптировать защиту под нагрузку
• Диапазон регулировки тока КЗ: 560–1600 А - настраивается в зависимости от сечения кабеля и длины линии
• Уставка магнитного расцепителя: 5–10 × In - срабатывает при кратковременных скачках тока
• Максимальное сечение кабеля: 70 мм2 - поддерживает крупные проводники
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 до +70 C, подходит для холодных и жарких помещений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Тип подключения: болтовое - требует качественного затягивания клемм
• Тип крепления: винтовое, монтаж на плату
• Цвет: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

Автоматический выключатель D250F-TM160-УХЛ3 в литом корпусе монтируется на монтажную плиту с помощью винтов. Для правильной установки важно соблюдать момент затяжки болтов - не допускать перетяга, чтобы не повредить контактные поверхности. Подключение силовых проводов - только болтовое; сечение кабеля не более 70 мм2. Моторный привод требует подвода управляющего напряжения - в комплекте не предусмотрены кабели, их необходимо подготовить отдельно. Нет вспомогательных контактов - сигналы о состоянии устройства не передаются, если нужны - следует выбрать другую модификацию.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, магнитную - против сверхтоков. Конструкция с мостиковыми контактами снижает риск нагрева и окисления, что продлевает срок службы. Применение в системах с высокой электромагнитной совместимостью делает его подходящим рядом с чувствительными приборами.

Преимущества

• Настройка токов срабатывания - гибкость под конкретную сеть, минимизация ложных срабатываний
• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных авариях
• Широкий диапазон рабочих температур - подходит для неотапливаемых и холодных зон
• Моторный привод - возможность дистанционного управления без доступа к аппарату
• Совместимость с другими устройствами серии OptiMat - гарантирует полную селективность в многоуровневых сетях
• Долгий срок службы благодаря прочному литому корпусу и качественным материалам

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния (вкл./выкл.) без внешних решений
• Требуется ручное включение после срабатывания - автоматическое восстановление невозможно
• Подходит только для трёхфазных сетей - не используется в однофазных цепях
• Не имеет встроенного контроля энергопараметров - нет журнала событий, индикации причин отказа (это есть в микропроцессорных версиях OptiMat D, но не здесь)

Примеры использования

• Защита главного ввода на производственной линии с двигателями мощностью до 100 кВт
• Щит питания конвейерной системы в пищевой промышленности
• Распределительный пункт в холодильном цехе с экстремальными температурами
• Объекты с дистанционным управлением - например, насосные станции, где доступ ограничен

Практические советы

• При выборе автомата D250F-TM160-УХЛ3 в литом корпусе проверьте соответствие тока нагрузки диапазону регулировки (112–160 А). Перегрузка выше 160 А вызовет постоянные отключения.
• При монтаже используйте динамометрический ключ - точный момент затяжки предотвращает перегрев контактов.
• Если нужна сигнализация срабатывания - выберите модель с вспомогательными контактами (например, D250F-TM160-УХЛ3 с опцией “+A”).
• Для работы в условиях повышенной влажности или пыли - примените герметичные кожухи или установите в закрытые шкафы с IP54+
• Проверяйте совместимость с другими автоматами в цепи - для достижения селективности рекомендуются устройства одной серии OptiMat D.
• При хранении - избегайте перепадов температуры и влажности, особенно ниже -40 C, чтобы не повредить пластиковые детали корпуса.
